70
|
Innan systemet startas SV
Pos.
Beskrivning
16
Plintar för varvtalsreglering av frånluftsfläkt
17
Plintar för varvtalsreglering av tilluftsfläkt
7.2 Externa anslutningar (anslutningskort)
Externa anslutningar till huvudkretskortet görs via anslutningskortet som är placerat på utsidan av aggregatet.

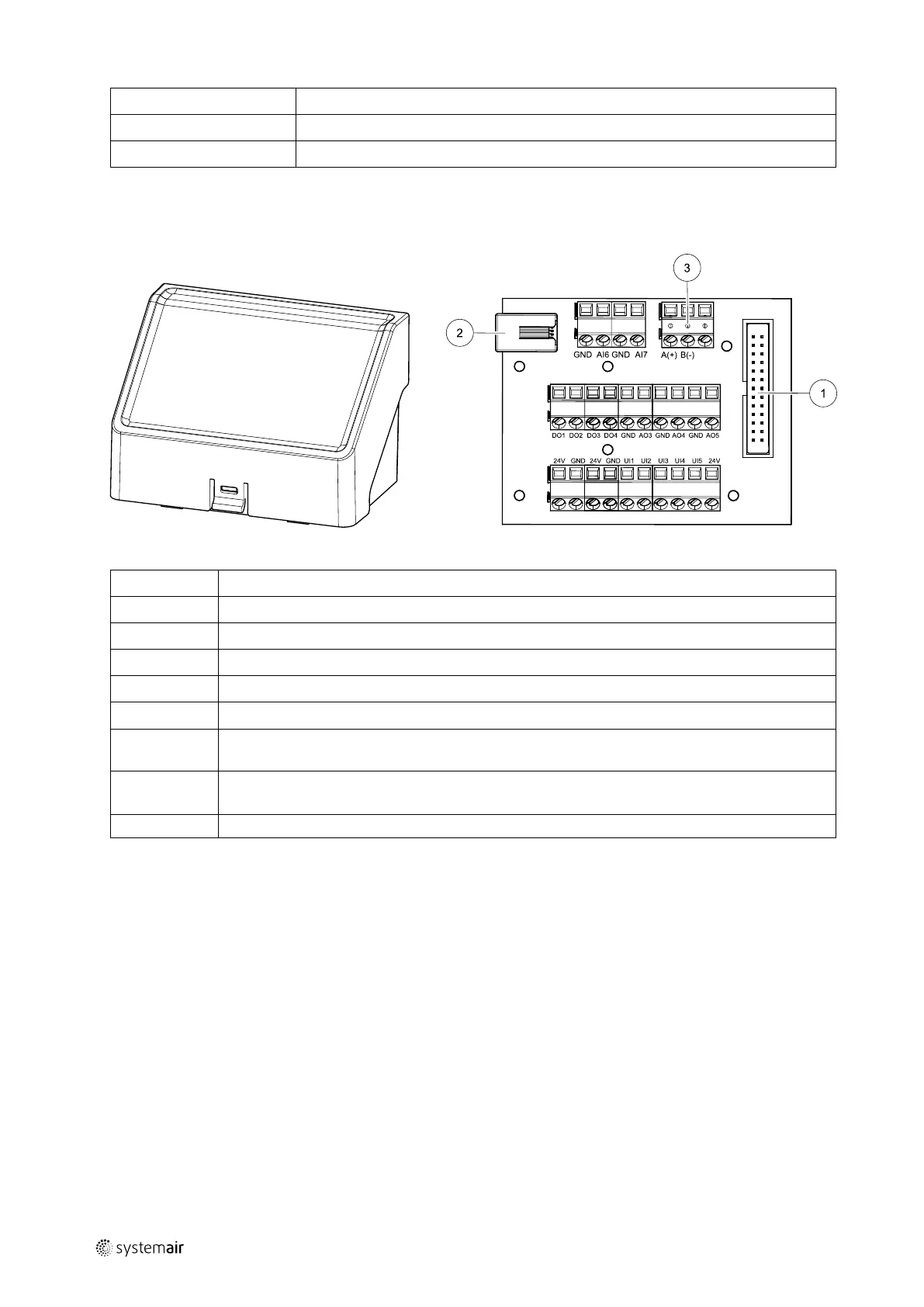

Fig. 8 Extern kopplingsdosa och kort
Pos.
Beskrivning
1
Anslutning till huvudkretskortet
2
Anslutning för extern manöverpanel (HMI) eller internetåtkomstmodul (IAM)
3
Modbus RS485-anslutning
AI6–7
Fritt konfigurerbar analog ingång. Ingen/Val av typ av ingång i HMI.
DO1–4
Fritt konfigurerbar digital utgång. Ingen/Val av typ av utgång i HMI.
AO3–5
Fritt konfigurerbar analog utgång. Ingen/Val av typ av utgång i HMI. Ställdon typ 0- 10V, 10-0 V, 2-
10V, 10-2V.
UI1–5
Fritt konfigurerbar universell ingång. Kan konfigureras för att fungera som analog ingång (0- 10V)
eller som digital ingång (24 V). Ingen/Val av typ av ingång i HMI (NC- eller NO-polaritet).
24V
Maximal ström 200mA vid 24 V DC + -10 %.
8 Innan systemet startas
När installationen är klar bör följande kontrolleras:
• att aggregatet har installerats enligt med anvisningarna
• Att alla kablar har dragits korrekt
• att alla ute- och avluftsspjäll samt ljuddämpare är installerade och att kanalsystemet är korrekt anslutet till
aggregatet
• att alla kanaler är tillräckligt isolerade och har installerats enligt gällande krav och föreskrifter
• Att intaget för utomhusluft är placerat med tillräckligt avstånd till föroreningskällor (utblås från köksfläkt, central-
dammsugare eller liknande)
• Att all extern utrustning är ansluten
• att aggregatet är korrekt konfigurerat och driftsatt
• Att inställningarna för veckoprogram och luftflöde är korrekt gjorda.
2114801 | B003
