SV
Tillbehör |
99
• IAQ - inomhus luftkvalitetsgivare (CO
2
, RH och
temperatur)
• CO2 - CO
2
Kanalgivare
• 1 - Uteluft
• 2 - Tilluft
• 3 - Frånluft
• 4 - Avluft
Komponent/produkt - artikelnummer:
• Systemair-1-CO2-kanalgivare - 14906
• Systemair-E CO2-givare - 14904
• Rumsgivare 0-50 C (temperatur) - 211525
• Systemair-E CO2-RH-temperatur - 211522
Installation och anslutning
1. Installera IAQ-givare i antingen kanalen eller rummet beroende på överföringstypen.
2. Anslut CO
2
Givare till alla lediga universella analoga ingångar (UI) på anslutningskortet.
3. Om IAQ-givaren innehåller relativ luftfuktighetsöverförare:
Anslut den till valfri ledig universll analog ingång (UI) på anslutningskortet.
4. Om IAQ-givaren innehåller rumstemperaturtransmitter:
Anslut den till valfri ledig analog ingång (AI) på anslutningsplattan (endast AI6 och AI7 finns tillgängliga på
anslutningskortet).

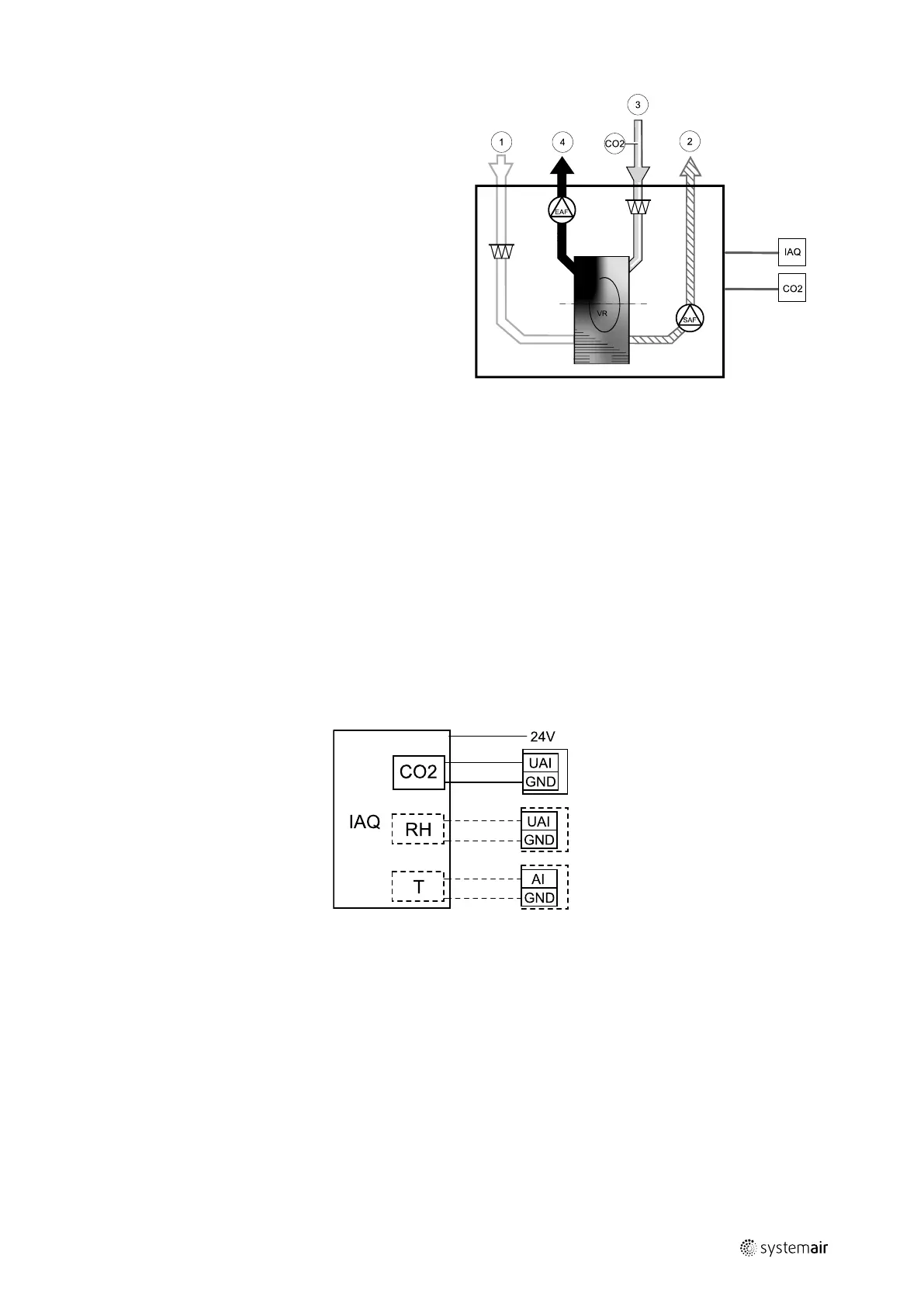

Fig. 14 IAQ-anslutningar
Konfiguration
1. Gå till servicemenyn .
2. Ange lösenord (standard 1111).
3. Konfiguration av CO
2
och/eller givare för relativ luftfuktighet: Gå till ingångsmenyn . Välj fliken UNIVERSELL. Välj
universell ingång som givaren är ansluten till. Exempelvis, om den ansluten till UI4 på anslutningskortet, ska du där-
efter välja UNIVERSELL INGÅNG 4. Välj signaltyp som Analog ingång och välj givartyp från lista av ingångstyp :
RH-givare (RH) och/eller CO₂ -givare (CO₂ - ).
4. Konfigurera rumstemperaturgivare: Gå till ingångsmenyn . Välj fliken ANALOG. Välj den analoga ingången som giva-
ren är ansluten till. Exempelvis, om den är ansluten till AI6 på anslutningskortet, så väljer du därefter ANALOG INGÅNG
6. Välj ingångstyp till rumsluftstemp.givare (RAT).
2114801 | B003
