DE
Zubehör |
157

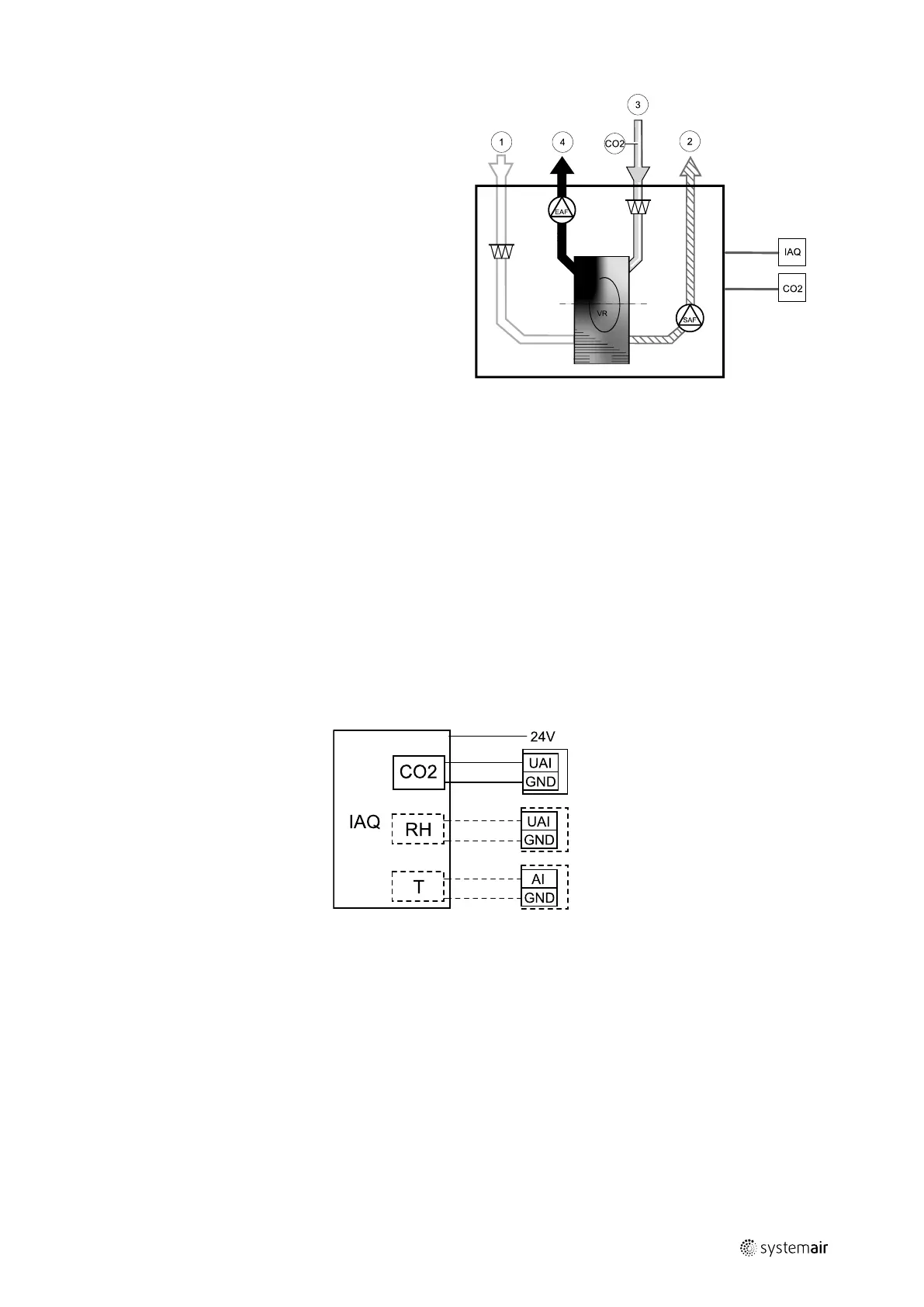

• IAQ - Innenraumluftsensor (CO
2
, RH und Temperatur)
• CO2 - CO
2
Kanalsensor
• 1 - Außenluft
• 2 - Zuluft
• 3 - Abluft
• 4 - Fortluft
Komponente/Produkt — Artikelnummer:
• Systemair CO
2
Kanalsensor — 14906
• Systemair CO
2
Wandsensor - 14904
• Raumsensor 0-50C (Temperatur) — 211525
• Systemair CO
2
RH und Temperatur Sensor — 211522
Installation und Anbindung
1. Den IAQ-Sensor, je nach Ausführung im Kanal oder Raum montieren.
2. CO
2
Sensor an einem beliebigen freien Universal-Analogeingang (UI) auf der Anschlussplatine anschließen.
3. Wenn der IAQ-Sensor einen relativen Feuchtigkeitstransmitter hat:
An einen freien universellen analogen Eingang (UI) auf der Anschlussplatine anschließen.
4. Wenn IAQ-Sensor einen Raumtemperatur-Transmitter hat:
An einen freien analogen Eingang (AI) auf der Anschlussplatine (nur AI6 und AI7 sind auf der Anschlussplatine ver-
fügbar) anschließen.
Bild 14 Anbindung IAQ Sensoren
Konfiguration
1. Gehen Sie zum Menü Service/Konfiguration.
2. Passwort eingeben (Standard 1111).
3. Konfigurieren des CO
2
und/oder relative Feuchte-Sensor: Gehen Sie zum Menü Eingänge. Wählen Sie die Register-
karte UNIVERSAL. Wählen Sie den universellen Eingang, an den der Sensor angeschlossen ist. Wenn er zum Beispiel
an UI4 auf der Anschlussplatine angeschlossen ist, dann wählen Sie UNIVERSAL EINGANG 4. Signalart als analoger
Eingang auswählen und Eingangsart entsprechend dem Sensor auswählen: RH-Sensor (RH) und/oder CO₂ -Sen-
sor (CO₂ ).
4. Raumtemperaturfühler konfigurieren: Gehen Sie zum Menü Eingänge. Wählen Sie die Registerkarte ANALOG. Wäh-
len Sie den analogen Eingang, an den der Sensor angeschlossen ist. Wenn er zum Beispiel an AI6 auf der Anschluss-
platine angeschlossen ist, dann wählen Sie ANALOG EINGANG 6. Wählen Sie die Funktion des Eingangs
Raumtemperatursensor (RAT).
2114802 | B003
