DE
Konfiguration |
147
Gerätegröße, Kanalsystem und Systemdruck. Um die korrekte Lüftergeschwindigkeit zu finden, muss das externe Tool
auf der Systemair Website verwendet werden.
1. Gehen Sie auf die Webseite von Systemair und wählen ihr Gerät aus.
2. Auf der Registerkarte Diagramm geben Sie die gewünschten Luftstromwerte in l / s, m
3
/h, m
3
/ s oder cfm für Zuluft
und Abluft ein. Geben Sie den externer Druckverlust (Kanalsystem, ...) für Zu- und Abluft ein. (Falls dieser Wert nicht
bekannt ist, kann im Bereich der Wohnungslüftung bei guter Planung mit 100pa gerechnet werden.)

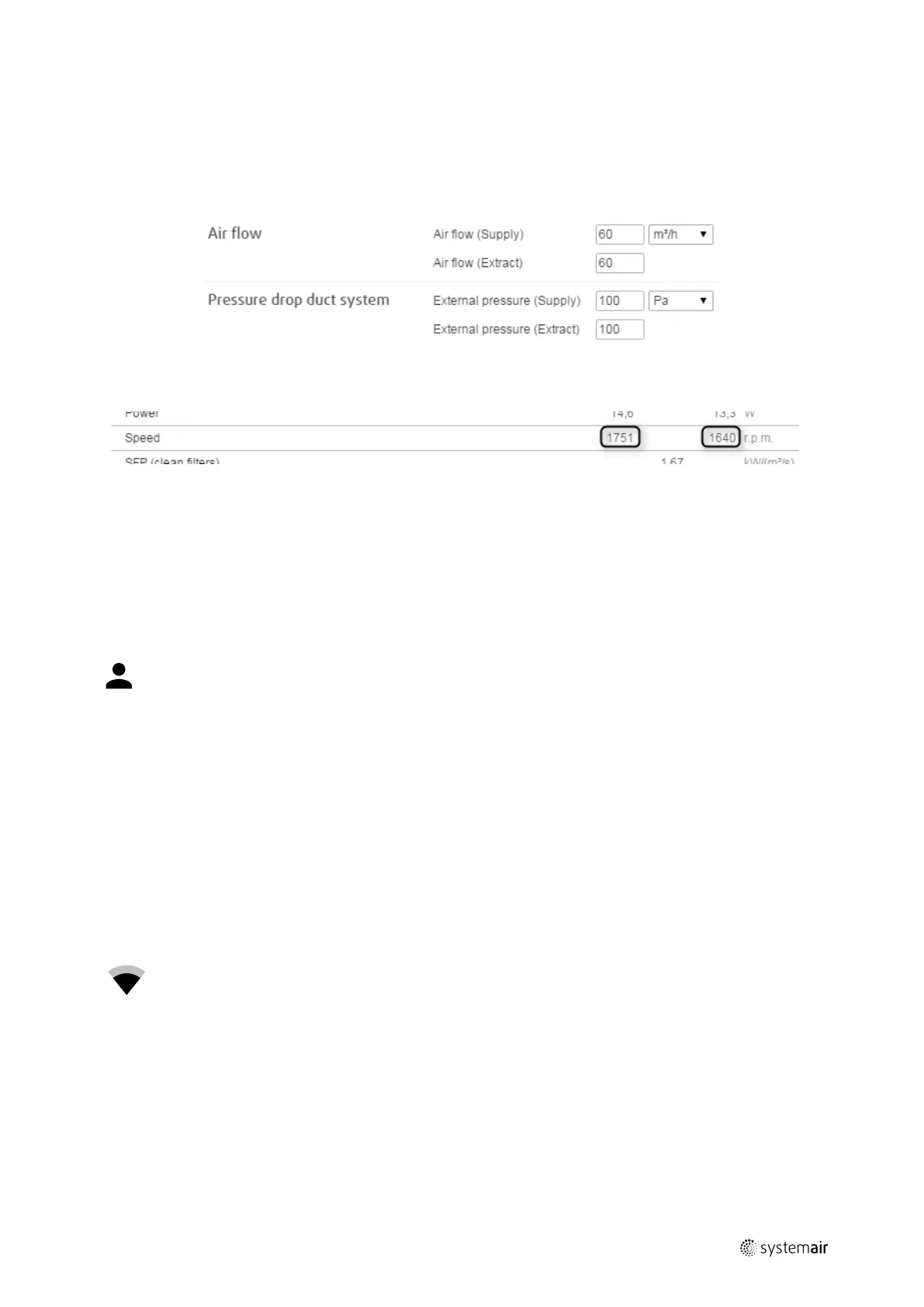

Bild 10 Beispiel für Volumenstrom und ext. Druckverlust.
3. Folgend die berechnete Drehzahl in Umdrehungen pro Minute (U / min) für Zu- und Abluft.
Bild 11 Beispiel für Zuluft und Abluft
4. Verwenden Sie diese Vorgehensweise, um die Drehzahl für jede Betriebsstufe zu bestimmen: Minimum, Niedrig,
Normal, Hoch, Maximum.
5. Über die Bedieneinheit können Sie diese bestimmten Werte unter Service / Konfiguration → Regelungs-
funktionen → Ventilatorsteuerung eingeben. Wählen SieRPM als Art der Ventilatorsteuerung und im Unter-
menü Luftvolumenstromniveau (Betriebsstufen) geben Sie die berechneten Drehzahlen für jede
Betriebsstufe ein.
9.7.6.5 Anwenderfunktionen
Legen Sie den Luftstrom, die Dauer und den Offset für jeden Anwenderfunktion fest.
Stellen Sie die Zuluft- und Abluftventilatorstufe, die Dauer und den Temperatur-Offset falls verfügbar, für die folgenden
Anwenderfunktionen ein:
• Abwesend
• Zentralstaubsauger
• Dunstabzugshaube
• Party
• Kaminofen
• Urlaub
• Stoßlüftung
9.7.6.6 Kommunikation
Konfigurieren Sie die Einstellungen für Modbus und das Funkzubehör
Modbus
• Modbus-Adresse einstellen. Die Standardeinstellung ist 1.
• Baudrate einstellen. Die Standardeinstellung ist 115200.
• Parität einstellen. Die Standardeinstellung ist Keine. Auswahl: Keine / Gerade / Ungerade.
• Stoppbits einstellen. Die Standardeinstellung ist 1.
• Zeigt den Status des Funkzubehör an.
2114802 | B003
