168
| Zubehör
DE
• RL - Relais Box
• U - Frischluftklappe
• V - Fortluftklappe
• 1 - Außenluft
• 2 - Zuluft
• 3 - Abluft
• 4 - Fortluft
Komponente/Produkt — Artikelnummer:
• EFD 250 + LF230 (U/V) — 6748
• TUNE-R-250-3-M4 (U/V) — 311971
• Relais-Kit:
RMK — 153549
• Relais-Kit mit Transformator für 24 VAC-Klappen:
RMK–T — 153548
Alle möglichen Anschlussvarianten entnehmen Sie bitte dem mitgelieferten Anschlussplan.

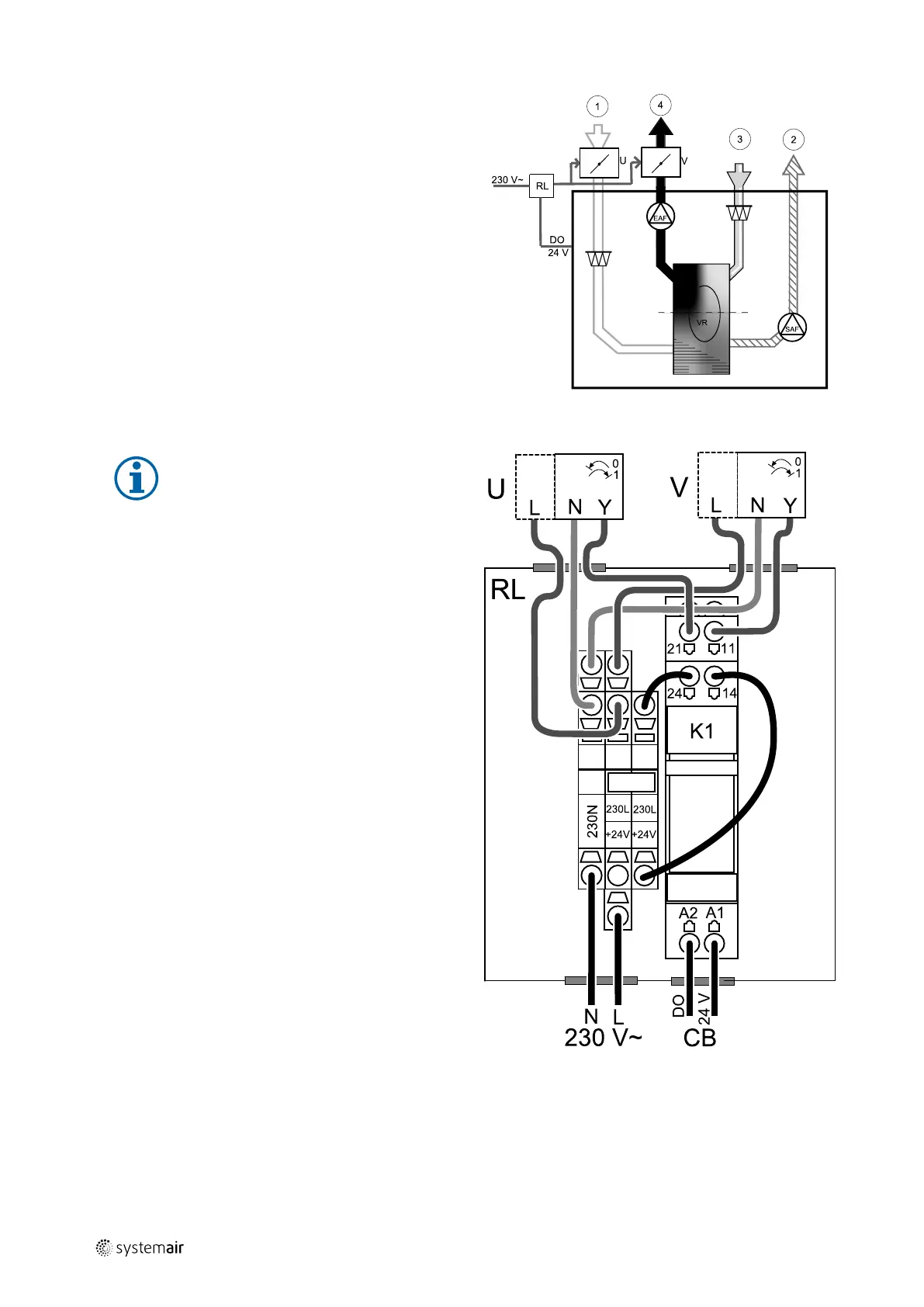

Bild 3 Anbindung Absperrklappen
Hinweis!
24 VAC Klappen können nur über eine
Relaisbox mit Transformator gespeist und
gesteuert werden (Artikelnummer: 153548).
Dieser Installationsvorgang beschreibt den Anschluss von
230 V~ gespeisten Klappen mit einer Relaisbox ohne
Transformator (Artikelnummer): 153549).
Installation und Anschluss
1. Absperrklappen einbauen (U/V).
2. Steuerleitungen (24V, DO) aus der Relaisbox (RL) an ei-
nen beliebigen freien Digitalausgang auf der Anschluss-
platine (CB) anschließen.
3. Schließen Sie die Versorgungsleitungen (N) der Klap-
pen an den Klemmenblock an. Steuersignalleitungen
(Y, Leitung) von Klappen an Relaissockelklemmen (11,
21) anschließen. Siehe Abbildung.
Bei Verwendung einer Klappe ohne Federrücklauf muss
eine zusätzliche Stromleitung (L) an den Klemmenblock
angeschlossen werden, da diese eine konstante Span-
nungsversorgung benötigt.
4. Versorgungsleitungen (L, N) aus der Relaisbox an die
230 V~ Stromquelle anschließen.
Konfiguration
1. Gehen Sie zum Service / Konfiguration Menü
2. Geben Sie das Passwort (Standard 1111)
2114802 | B003
