220
|
Lisävarusteet FI

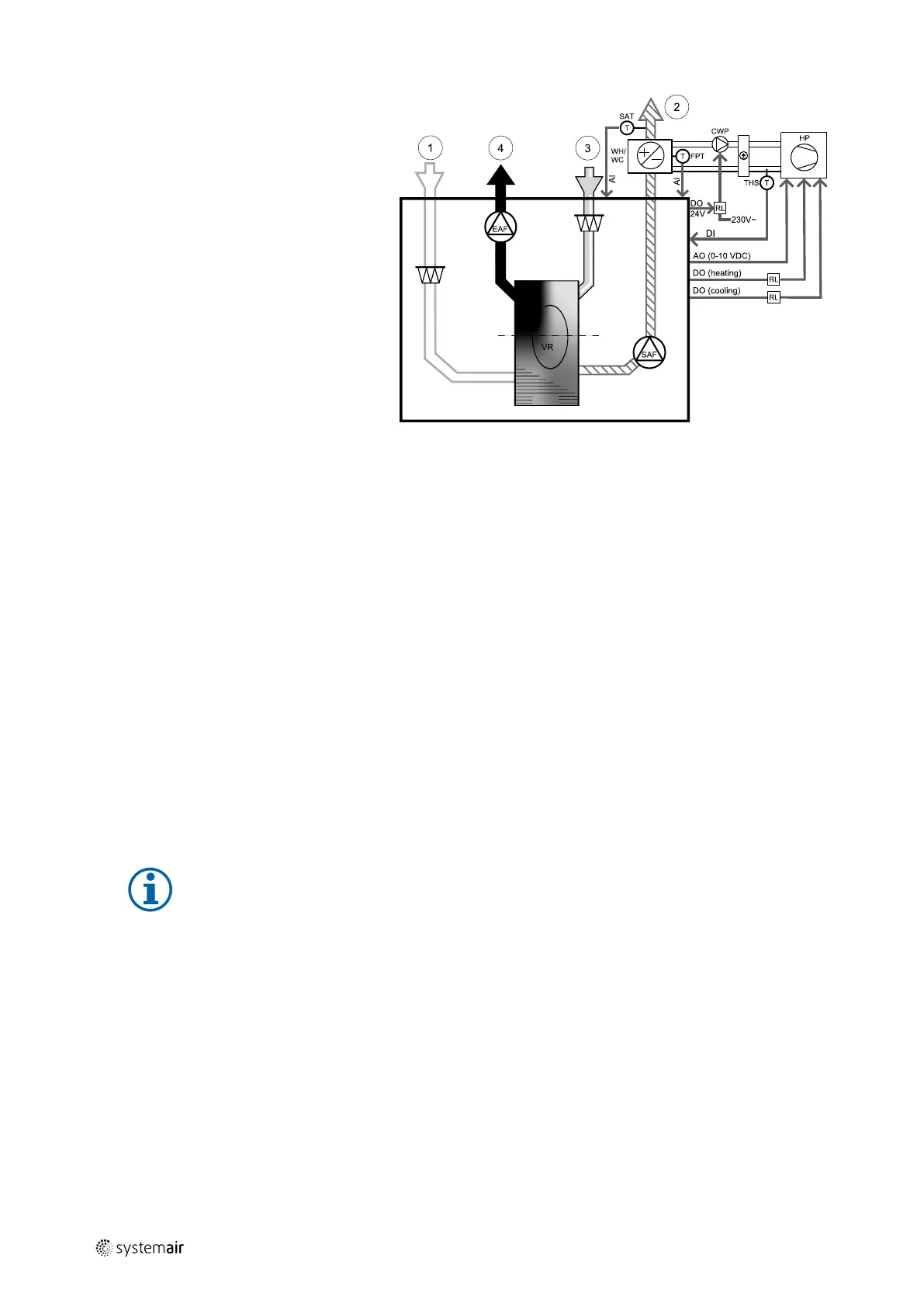

WH/WC yhdistelmäpatteri
FPT jäätymissuoja-anturi
(lisävaruste)
SAT tuloilman lämpötila-anturi
THT järjestelmän lämmitys-/
jäähdytysnesteen lämpötilan
valvontaan käytettävä termostaatti
(lisävaruste)
HP lämpöpumppu (tai muu
lämmitykseen ja jäähdytykseen
käytettävä laite)
CWP vesipumppu
RL rele
1 ulkoilma
2 tuloilma
3 poistoilma
4 jäteilma
Komponentti/Tuote Tuotenumero:
Kanava-anturi -30-70C (SAT) 211524
Pinta-anturi -30-150C (FPT) 211523
Kannallinen rele 24V 211248
Asennus ja kytkennät
1. Asenna yhdistelmäpatteri kanavaan. Asenna tarvittaessa myös vesipumppu. Vesipumpun kytkemistä päälle ja pois
päältä tulisi ohjata releen (RL) avulla. Liitä rele mihin tahansa liitinlevyn vapaana olevaan digitaaliseen lähtöön ja 24
V:n liittimeen. Liitä sitten virransyöttö ja vesipumppu (CWP) releeseen.
2. Liitä lämpöpumpun (HP) ohjaussignaalin johdin (jos käytössä) mihin tahansa liitinlevyn vapaana olevaan digitaaliseen
lähtöön ja 24 V:n liittimeen.
3. Liitä jäähdytyksen ja lämmityksen käynnistyssignaalien johtimet mihin tahansa liitäntäkotelon vapaana oleviin digi-
taalisiin lähtöihin. Ohjaukseen on käytettävä releitä (RL).
4. Jäätymissuoja-anturi (FPT) tulisi kiinnittää paluuveden putken pinnalle. Liitä jäätymissuoja-anturi (FPT) mihin tahansa
vapaana olevaan analogiseen tuloon.
5. Sisäinen tuloilman lämpötila-anturi (SAT, liitetty oletuksena pääpiirilevyn AI2-liittimeen) on korvattava kanavan läm-
pötila-anturilla, joka on saatavilla lisävarusteena. Kanavan lämpötila-anturi on asennettava kanavaan lämmittimen/
jäähdyttimen jälkeen. Liitä kanavan lämpötila-anturi sisäisen tuloilman lämpötila-anturin tilalle analogiseen tuloon 2
(AI2).
Huom!
Kanavan lämpötila-anturi voidaan haluttaessa liittää myös liitinlevyn analogisiin tuloihin 6–7 ja määrittää
tuloilman lämpötila-anturiksi. Sisäinen tuloilman lämpötila-anturi on kuitenkin poistettava silloin ensin
käytöstä ohjauspaneelin kautta.
6. Järjestelmässä voidaan käyttää termostaattia, joka lähettää putkessa olevan nesteen lämpötilaa/tyyppiä (kuuma tai
kylmä) koskevia signaaleja (yhdistelmäpatterin takaisinkytkentä). Tämä signaali voidaan lähettää myös suoraan läm-
pöpumpusta, jos tällainen toiminto on käytettävissä. Lämmitys poistetaan käytöstä, jos järjestelmä pyytää lämmitys-
tä, mutta käytettävissä on vain kylmää vettä / kylmäainetta.
Liitä yhdistelmäpatterin takaisinkytkennän johdin (THS) mihin tahansa liitinlevyn vapaana olevaan digitaaliseen tu-
loon ja 24 V:n liittimeen.
2114807 | B003
