1.4 Gesamtsystemübersicht

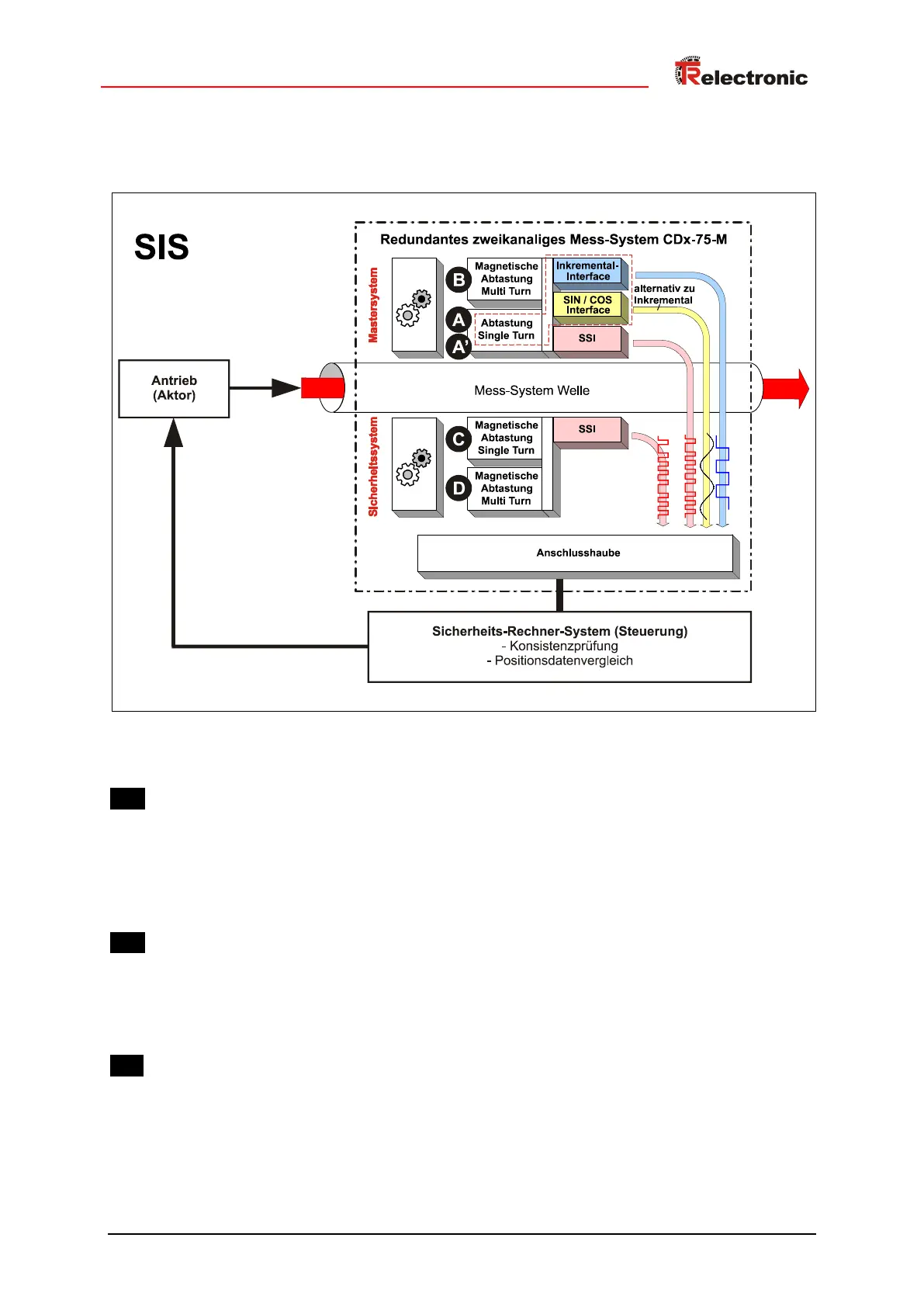

Abbildung 1: System-Schema
A
Variante 1: Mastersystem, Single-Turn
● Optische Erfassung der Schrittzahl/Umdrehung
● max. 8192 Schritte/Umdrehung, Genauigkeit: 13 Bit
● Synchron-Serielle-Schnittstelle (SSI)
● Inkremental-Signale zur Positionsrückführung, optional auch SIN/COS-Signale möglich
A’
Variante 2: Mastersystem, Single-Turn
● Magnetische Erfassung der Schrittzahl/Umdrehung
● max. 8192 Schritte/Umdrehung, Genauigkeit: 8 Bit
● Synchron-Serielle-Schnittstelle (SSI)
B
Mastersystem, Multi-Turn
● Magnetische Erfassung der Anzahl Umdrehungen
● max. 4096 Umdrehungen
● Synchron-Serielle-Schnittstelle (SSI)
