5.6.2 Signalverlauf SIN/COS Schnittstelle
Definitionen:
● Vss = 1 V (0,8…1,2)
● Referenzspannung: invertierte Signale zu SIN/COS
● Anzahl der Perioden pro Umdrehung = 4096

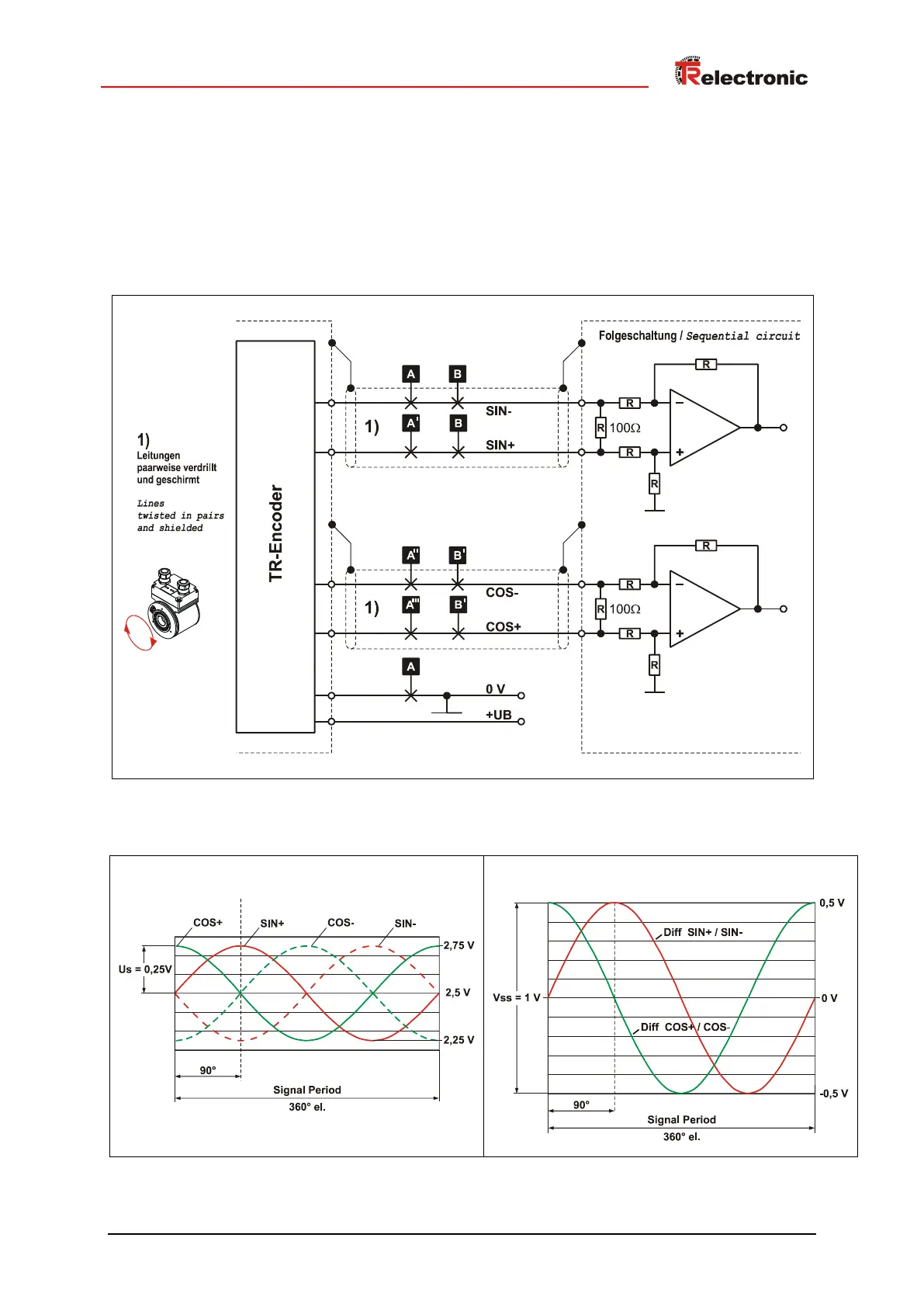

Abbildung 12: Empfohlene Empfängerschaltung
Messung der Signale gegen 0 V, Messpunkte A:
Differenzmessung, Messpunkte B:
Abbildung 13: SIN/COS - Pegeldefinition
