5.3 Anschluss
Anschlussdaten Printklemme X1, X2:
– Ausführung mit Betätigungsschieber
– Rastermaß: 2,5 mm
– Leiterquerschnitt Litze: 20-28 AWG
– Nennstrom: 6 A
Handhabung:
– Betätigungsschieber in Stellung „1“ bringen
– Litze einführen
– Betätigungsschieber in Stellung „2“ bringen und verriegeln
Klemmen-Zuordnung:

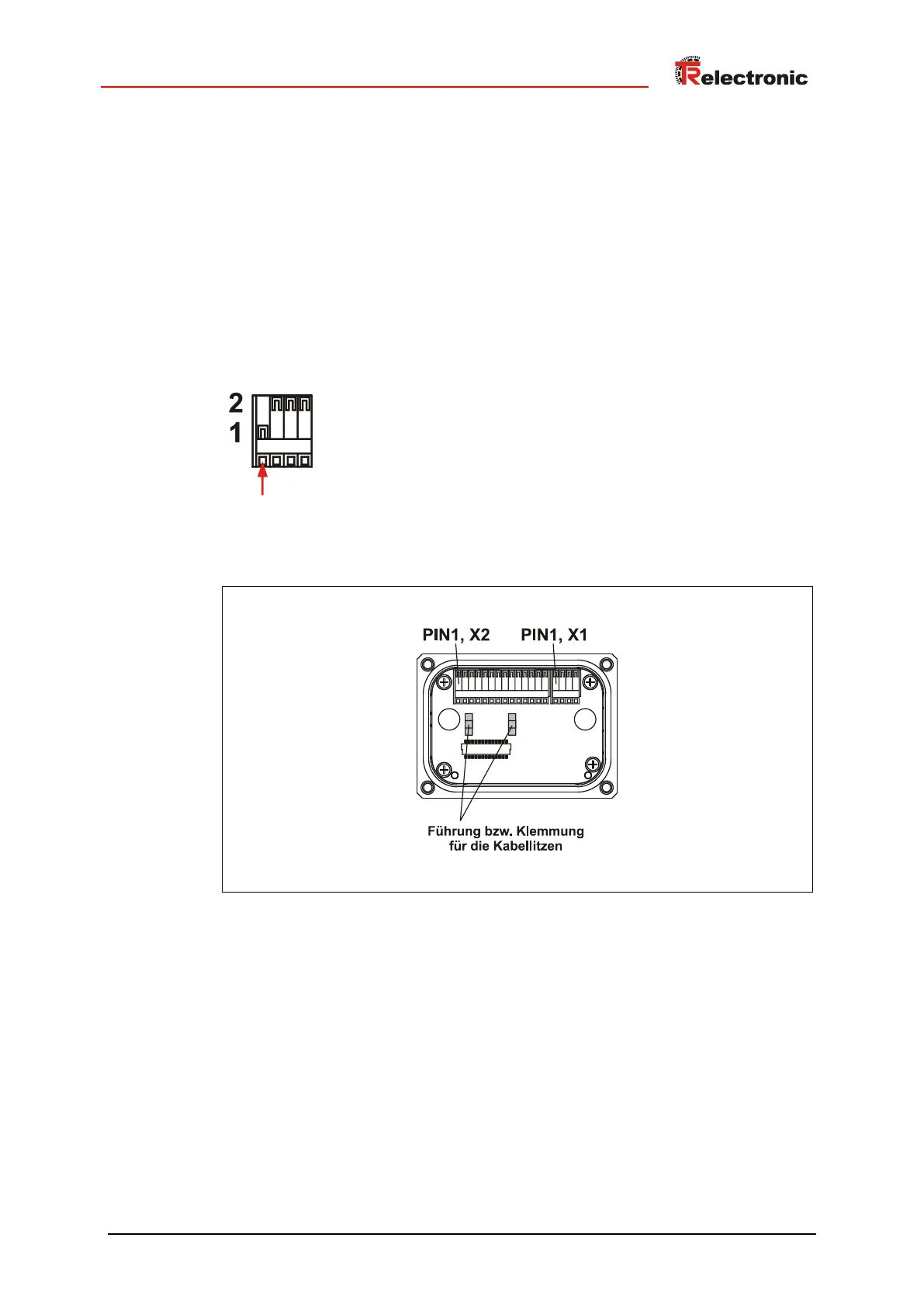

Abbildung 9: Geöffnete Anschlusshaube
