4.2.2 Pass-Stift
Das Mitdrehen des Mess-Systems, verursacht durch das entstehende Drehmoment,
wird durch einen Pass-Stift auf der Maschinenseite verhindert. Zur Aufnahme des
Pass-Stiftes besitzt das Mess-System auf der Rückseite einen Nuteinsatz 4K7, 6mm
tief. Der Pass-Stift muss mindestens 4 mm in den Nuteinsatz hineinragen.

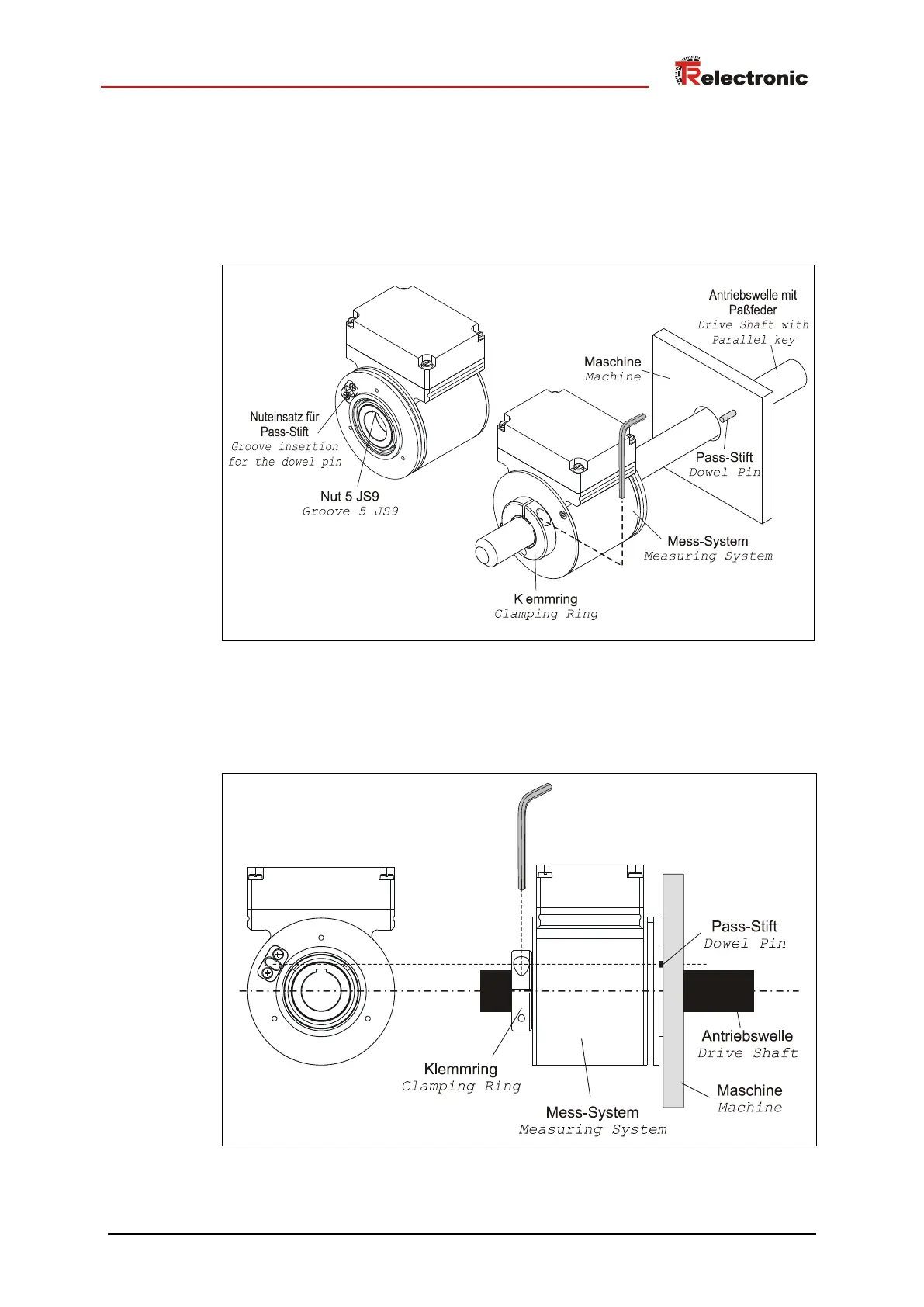

Abbildung 7: Verhinderung des Mitdrehens mittels Pass-Stift
Mess-System beim Aufschieben so positionieren, dass der Pass-Stift in den Sitz des
Nuteneinsatzes passt. Durch Festziehen des Klemmrings mit dem Inbus-Schlüssel
wird das Mess-System gegen Verrutschen auf der Welle gesichert.
Abbildung 8: Montageschema
