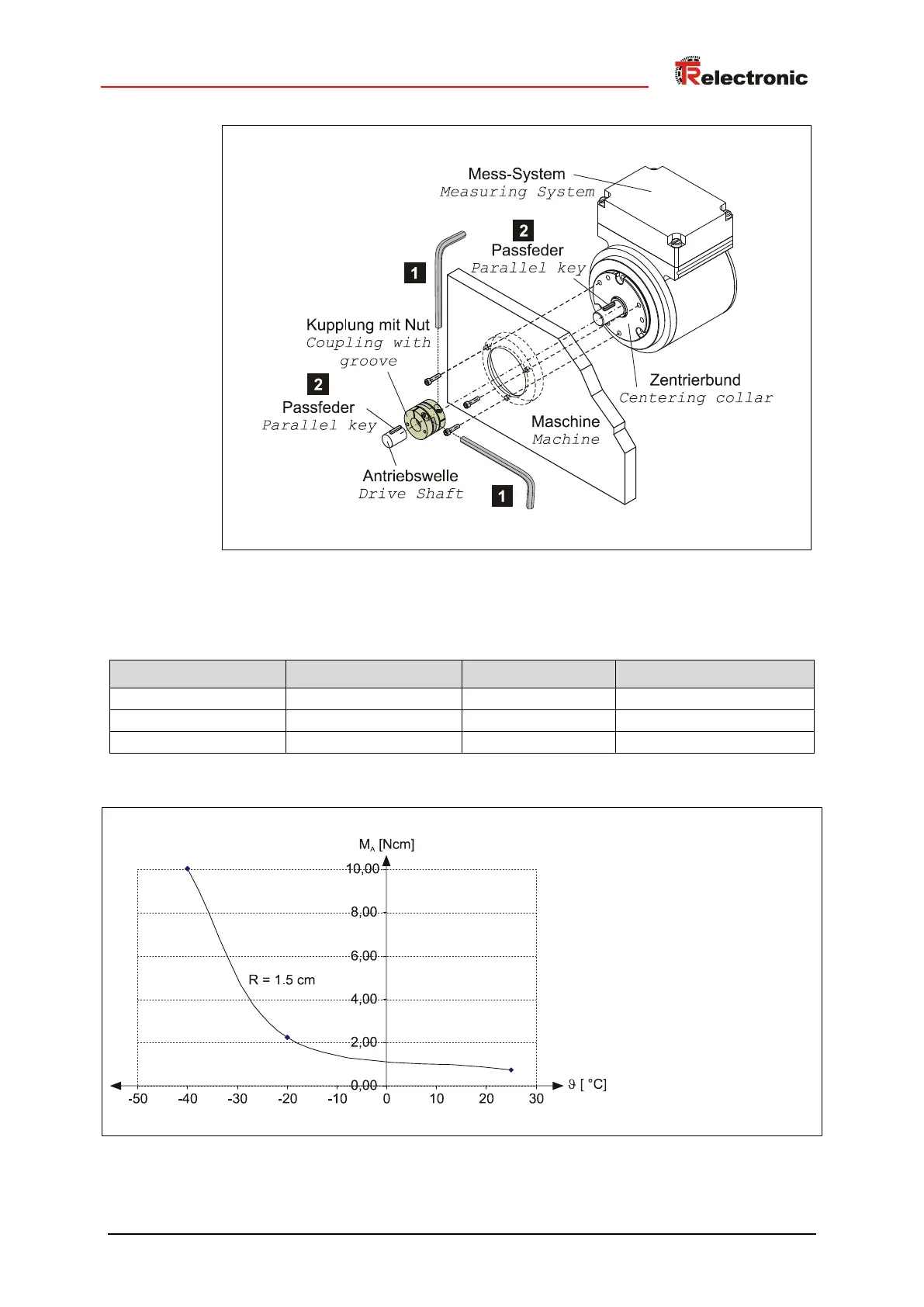

Abbildung 2: Flansch-Montage
4.1.2 Losbrechmoment der Welle, in Abhängigkeit der Temperatur
Temperatur [°C] Radius [cm] Kraft [N] Losbrechmoment [Ncm]
25
1,5
0,5
0,75
-20
1,5
1,5
2,25
-40
1,5
6,7
10,05
M
A
: Losbrechmoment
υ: Temperatur
R: Radius
Abbildung 3: Losbrechmoment
