5.6.1 Signalverlauf Inkremental Schnittstelle
Beim Durchfahren einer Umdrehung wird eine entsprechende Anzahl von Impulsen
ausgegeben. Zur Auswertung der Zählrichtung wird eine 2. Signalfolge mit 90° Grad
Phasenversatz für die Steuerung ausgegeben.
Die Inkrementalauflösung des Mess-Systems beträgt in der Standardausführung 4096
Impulse / Umdrehung. Es ist kein Null-Impuls vorhanden.

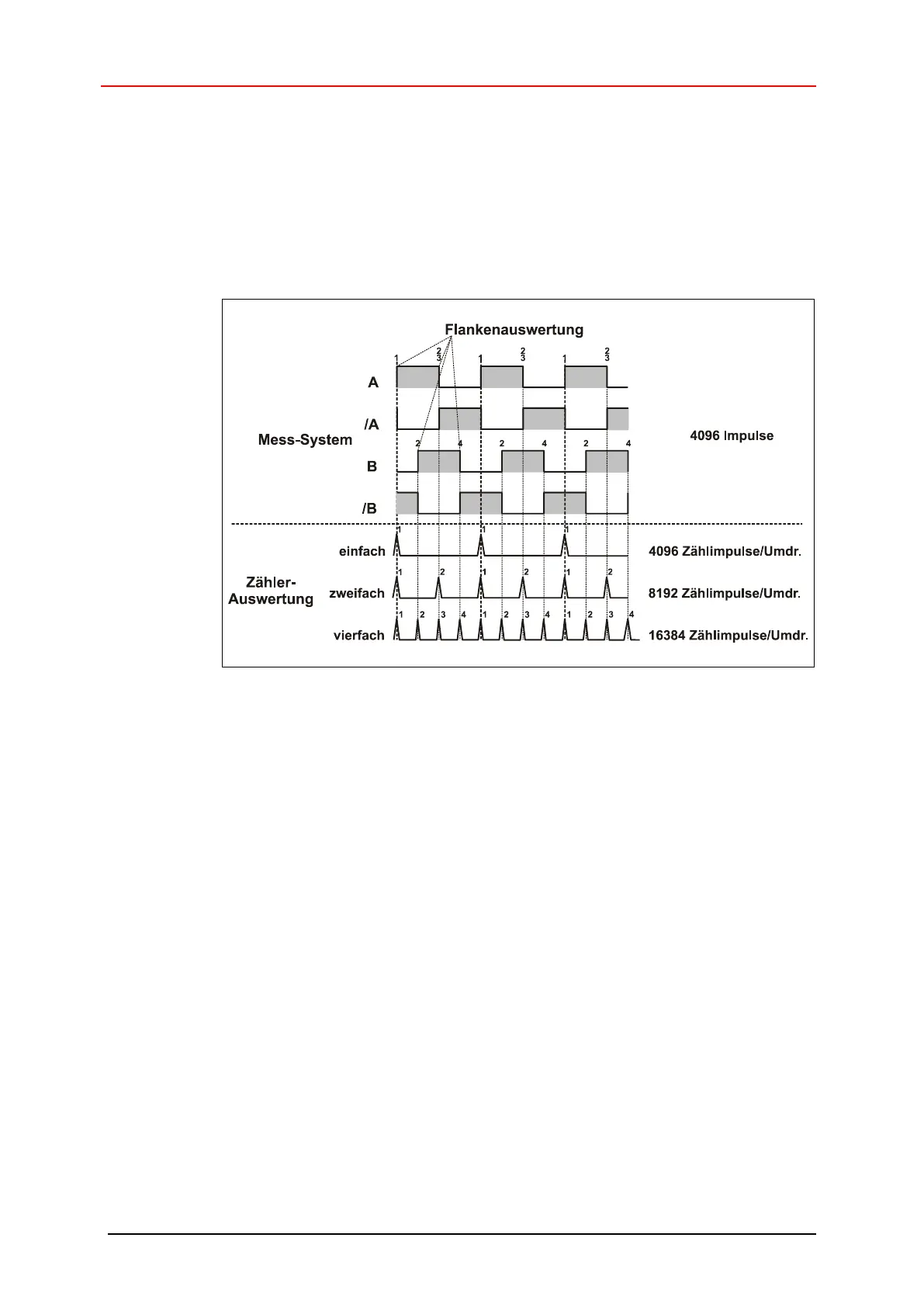

Abbildung 11: Zähler-Auswertung
