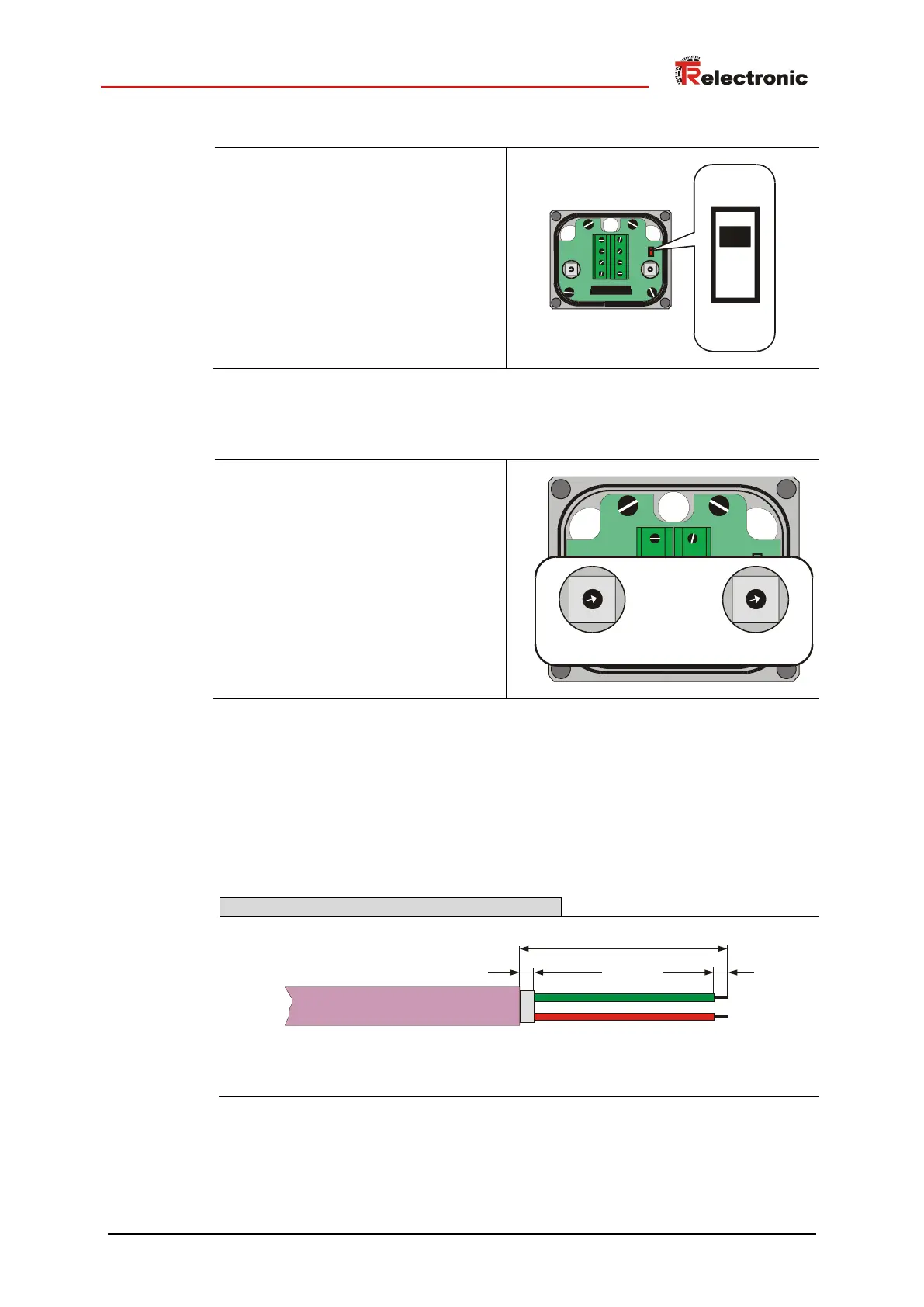

4.2.2 Bus-Terminierung
Ist das Mess-System der letzte Teil-
nehmer im PROFIBUS-
Segment, ist der
Bus durch de
n Terminierungsschalter =
ON abzuschließen. In diesem Zustand
wird der weiterführende PROFIBUS
abgekoppelt.
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
ON
OFF
4.2.3 Bus-Adressierung
Gültige PROFIBUS-Adressen: 3 – 99
10
0
: Einstellung der 1er-Stelle
10
1
: Einstellung der 10er-Stelle
Bei Einstellung einer ungültigen
Stationsadresse läuft das Gerät nicht an.
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
10
1
10
0
4.2.4 Schirmauflage
Die Schirmauflage erfolgt durch spezielle EMV-gerechte Kabelverschraubungen, bei
denen die Kabelschirmung innen aufgelegt werden kann.
PROFIBUS-Kabel vorbereiten (z.B. 2-adrig)
ca. 80 mm
X mm
5mm
Das Maß "X" ist abhängig vom Typ und Größe der verwendeten Kabelverschraubung.
