4.3 Variante mit Steckverbinder
4.3.1 Anschluss

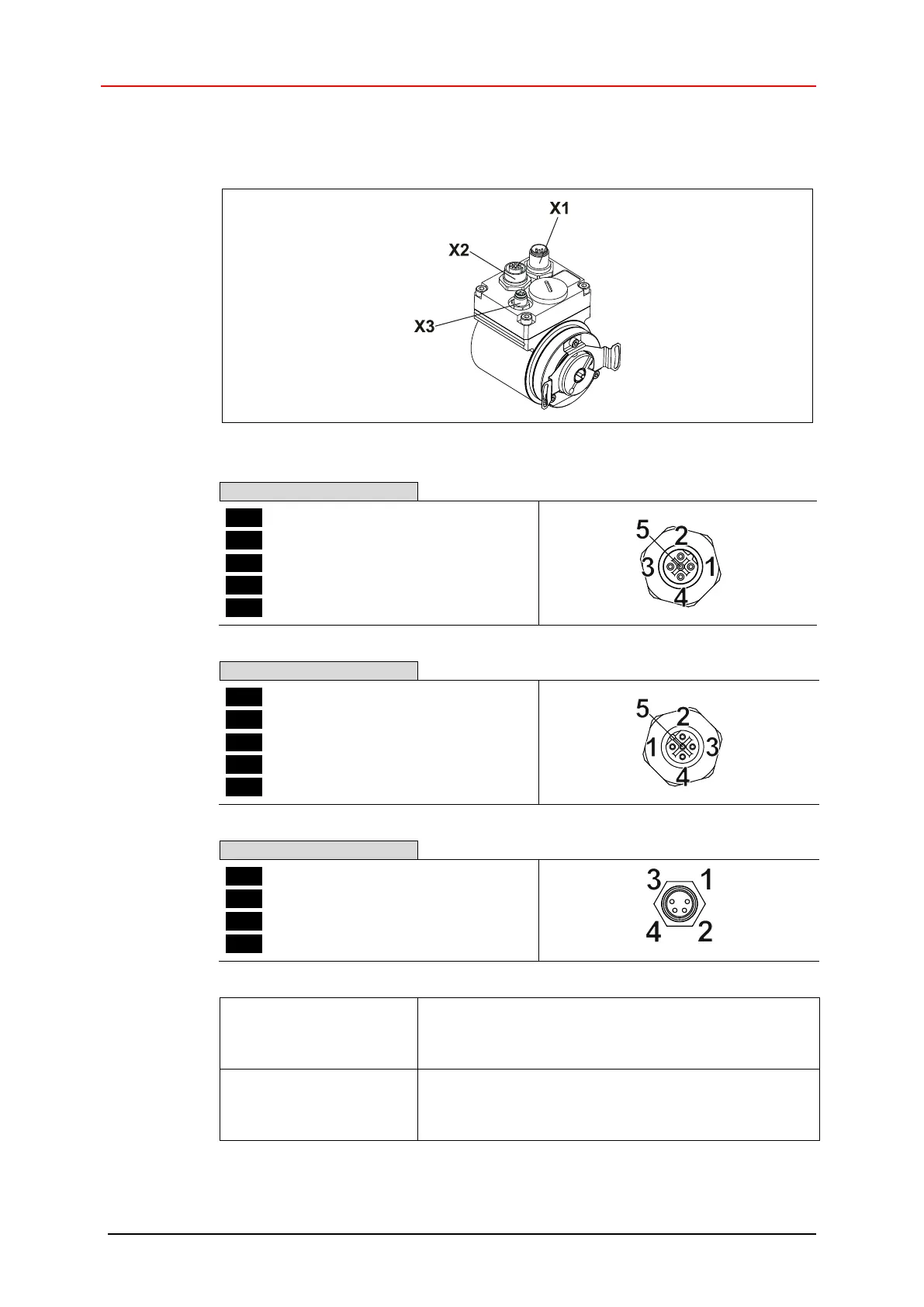

Abbildung 2: Variante mit Steckverbinder
X1, PROFIBUS_IN
Flanschstecker, M12x1-5 pol. B-kodiert
Pin 1 N.C.
Pin 2 PROFIBUS, Data A
Pin 3 N.C.
Pin 4 PROFIBUS, Data B
Pin 5 N.C.
X2, PROFIBUS_OUT
Flanschdose, M12x1-5 pol. B-kodiert
Pin 1 N.C.
Pin 2 PROFIBUS, Data A
Pin 3 N.C.
Pin 4 PROFIBUS, Data B
Pin 5 N.C.
X3, Versorgung
Flanschstecker, M8x1-4 pol.
Pin 1 Versorgungsspannung, 11-27 V DC
Pin 2 N.C.
Pin 3 0 V, GND
Pin 4 N.C.
Gegenstecker zu X1
Winkeldose BINDER: 99-1436-820-05
Kabeldose BINDER: 99-1436-810-05
Kabeldose LUMBERG: 0976 PFC 101
Kabeldose PHOENIX CONTACT: 15 07 77 7
Gegenstecker zu X2
Winkelstecker BINDER: 99-1437-820-05
Kabelstecker BINDER: 99-1437-810-05
Kabelstecker LUMBERG: 0976 PMC 101
Kabelstecker PHOENIX CONTACT: 15 07 76 4
