5.4 Bus-Statusanzeige
Das Mess-System verfügt über zwei LEDs in der Anschlusshaube. Eine rote LED (Bus
Fail) zur Anzeige von Fehlern und eine grüne LED (Bus Run) zur Anzeige der
Statusinformation.
Beim Anlaufen des Mess-Systems blinken beide LEDs kurz auf. Danach hängt die
Anzeige vom Betriebszustand des Mess-Systems ab.

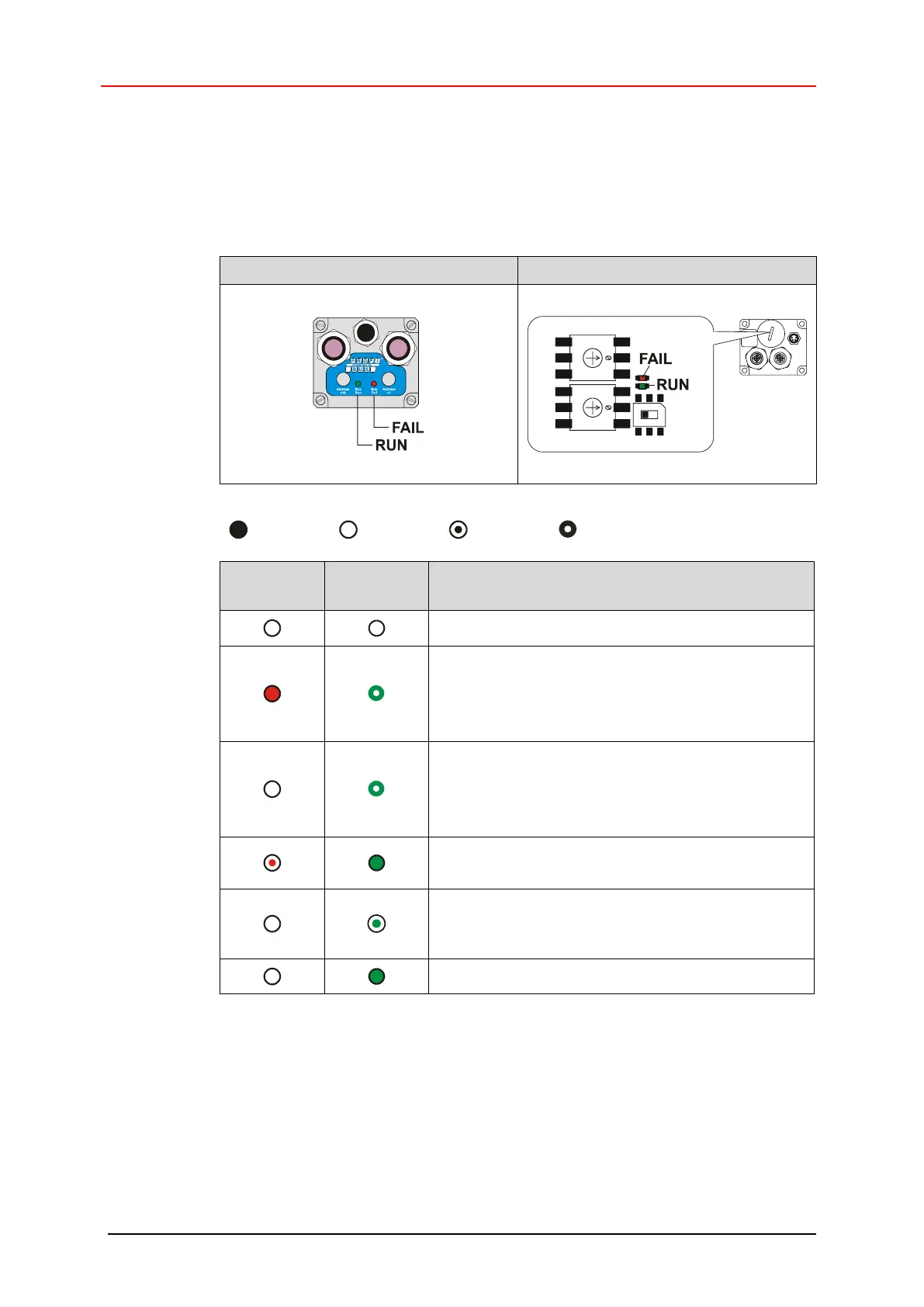

Variante mit Kabelverschraubungen Variante mit Steckverbinder
BUS FAIL
LED, rot
BUS RUN
LED, grün
Ursache
Versorgung fehlt, Hardwarefehler
Parametrier- oder Konfigurationsfehler
(Presetwert1/2- bzw. Endschalter außerhalb Bereich,
falsche GSD-Datei)
Speicherfehler, Positionsfehler
Blinkmodus wird nur durch ältere Mess-System –
Generationen unterstützt.
nicht behebbare Mess-System Störung
(Speicherfehler, Positionsfehler)
Mess-System wird vom Master nicht angesprochen,
kein Data-Exchange
Parametrier- oder Konfigurationsfehler in PNO-
kompatibler Sollkonfiguration
(Anzahl Umdr. keine 2er-Potenz)
betriebsbereit, kein Fehler, Bus im Zyklus
Entsprechende Maßnahmen im Fehlerfall siehe Kapitel „Störungsbeseitigung und
Diagnosemöglichkeiten“, Seite 48.
