SB80 Work Platform - European 6-65
I
LLUSTRATED
P
ARTS
B
REAKDOWN

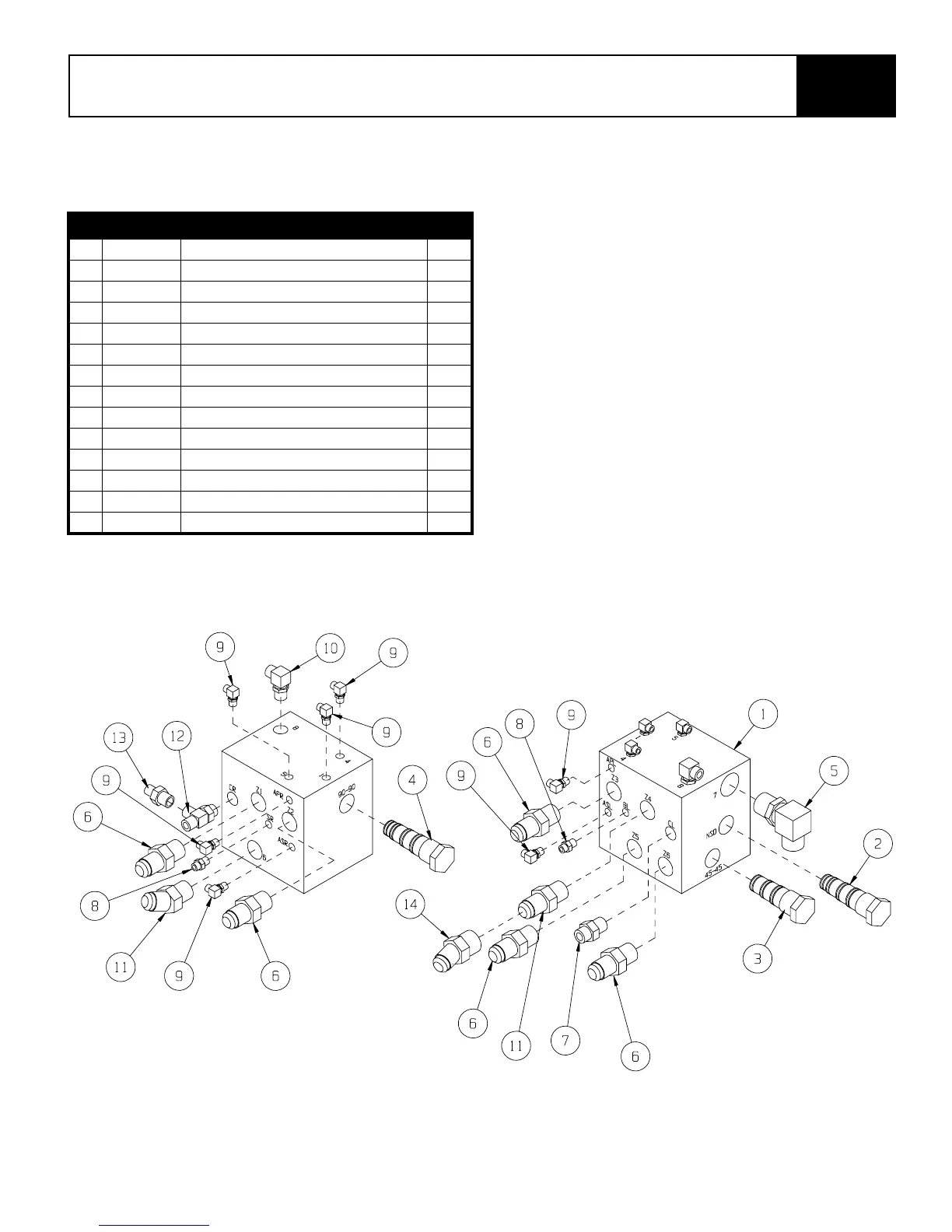

Section
6.1
F
RONT
M
ANIFOLD
A
SSEMBLY
,
SB80
102342-000
ITEM PART NO. DESCRIPTION QTY.
1 102295-000 MANIFOLD BLOCK, FRONT -
2 102293-000 VALVE, STERLING #N5D125-10.0N 1
3 102292-001 VALVE, STERLING #LO6A3 45-45 1
4 102292-002 VALVE, STERLING #LO6A3 90-90 1
5 100434-026 FITTING, 90° ADAPTER 16MB-16MFOR 1
6 100432-027 FITTING, STR. ADAPTER 12MB-12JIC 5
7 100432-005 FITTING, STR. ADAPTER 8MB-4MFOR 1
8 100432-002 FITTING, STR. ADAPTER 4MB-4MFOR 2
9 100434-002 FITTING, 90° ADAPTER 4MB-4MFOR 7
10 100434-005 FITTING, 90° ADAPTER 8MB-8MFOR 1
11 011935-007 FITTING, 45° ADAPTER 12MB-12MJ 1
12 100444-004 FITTING, TEE 8MB-8MFOR-8MFOR 2
13 100437-002 REDUCER, STR 8FFOR-4MF OR 1
14 100433-015 FITTING, 45° 12FJX-12MJ 1
