CFW500 | 171
Appendix B - Anexo B
Appendix B
Anexo B

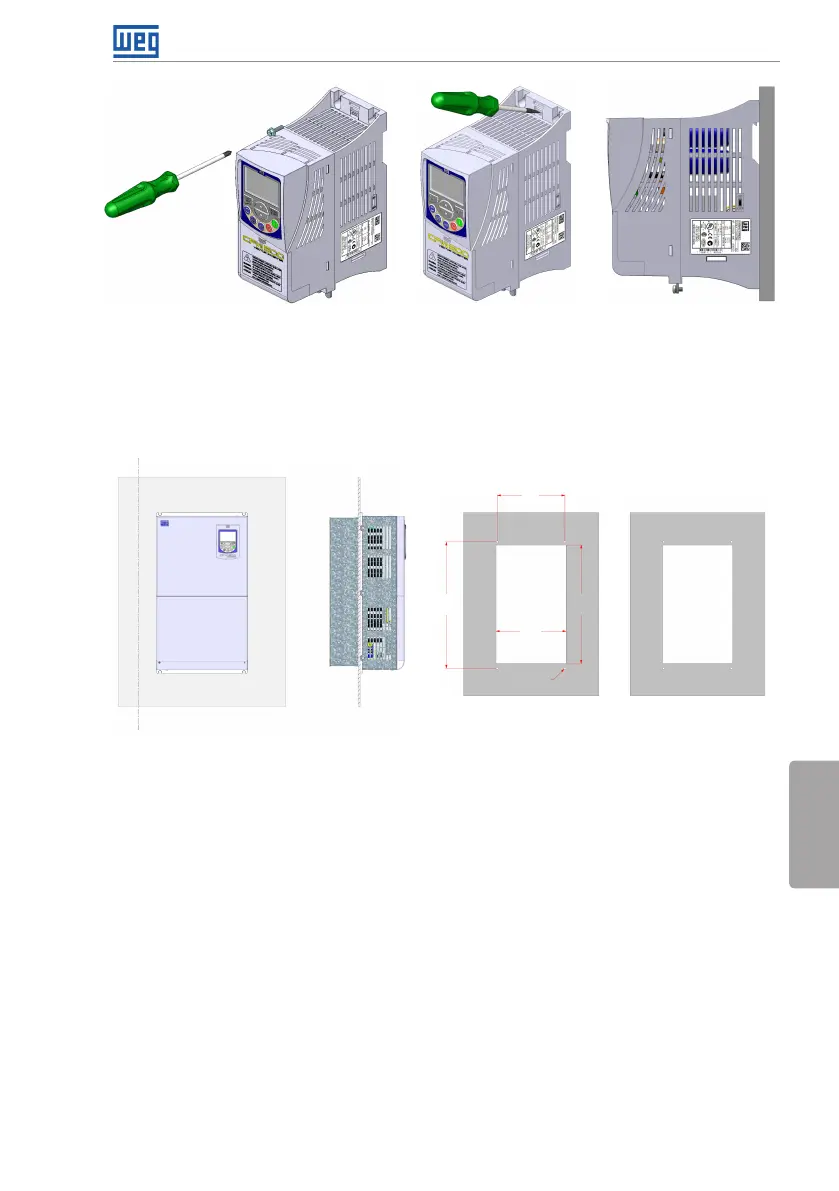

(a) Surface mounting
(a) Montaje en superficie
(a) Montagem em superfície
(b) DIN rail mounting (Only
frame sizes A, B, C)
(b) Montaje en riel DIN
(Solamente tamaños A, B, C)
(b) Montagem em trilho DIN
(Somente mecânicas A, B, C)
c3
d3
b3
e3
Øc3
(c) Flange mounting - standard inverter
(c) Montaje en flange - convertidor estándar
(c) Montagem em flange - inversor padrão
