Frame Size F / Tamaño F / Mecânica F
Frame Size
Tamaño
Mecânica
Power Supply
Tensión Nominal
Tensão Nominal
Recommended Torque
Torque Recomendado
Torque Recomendado
Grounding Points
Puntos de Aterramiento
Pontos de Aterramento
Power Terminals
Bornes de Potencia
Bornes de Potência
N.m Lbf.in N.m Lbf.in
A
200... 240 V 0.5 4.34 0.5 4.34
380... 480 V 0.5 4.34 0.5 4.34
B
200... 240 V 0.5 4.34 0.5 4.34
380... 480 V 0.5 4.34 0.5 4.34
C
200...240 V 0.5 4.34 1.7 15
380...480 V 0.5 4.34 1.8 15.93
500...600V 0.5 4.34 1.0 8.68
D
200...240 V 0.5 4.34 2.4 21.24
380...480 V 0.5 4.34 1.76 15.57
E
200...240 V 0.5 4.34 3.05 27
380...480 V 0.5 4.34 3.05 27
F 380...480 V 0.5 8.85 5.5 48.68

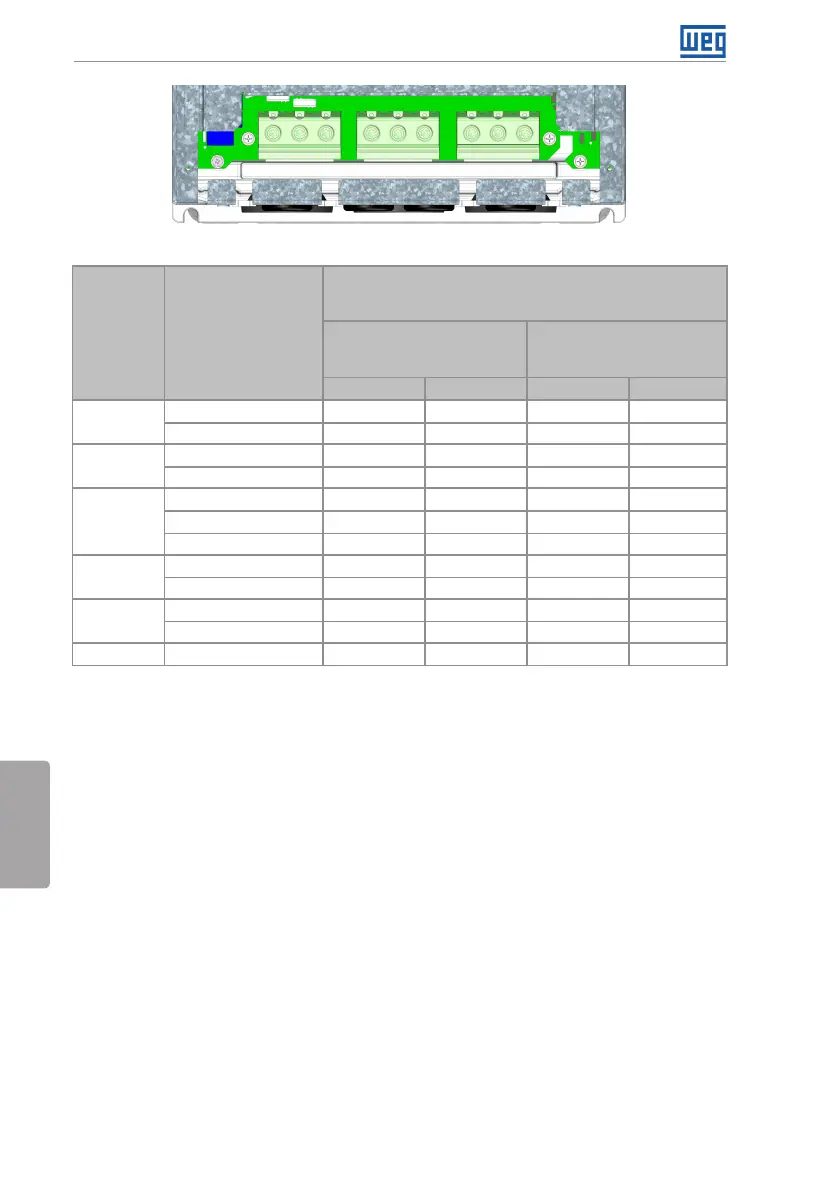

Figure B.4: Power terminals, grounding points and recommended tightening torque
Figura B.4: Bornes de potencia, puntos de aterramiento y torques de apriete recomendado
Figura B.4: Bornes de potência, pontos de aterramento e torques de aperto recomendado
