CFW500 | 55
Informaciones Generales
Español
Los principales componentes del CFW500 pueden ser visualizados en el diagrama de bloques
de la Figura 2.1 en la página 55 para los Tamaños A, B, y C, Figura 2.2 en la página 56
para los Tamaños D y E, y Figura 2.3 en la página 57 para lo Tamaño F.
Entrada
analógica
(AI1)
(*)
Entradas
digitales
(DI1 a DI4)
(*)
Fuentes para electrónica y interfaces entre
potencia y control
RS485
PC
Potencia
Rectificador
trifásico /
monofásico
Filtro RFI
interno
(disponible
en los
convertidores
CFW500...C...)
Motor
U/T1
V/T2
W/T3
+UD
-UD
BR
Convertidor con
transistores IGBT
y realimentación de
corriente
Red de
alimentación
R/L1/L
S/L2/N
T/L3



= conexión Link DC
(**)
= conexión para resistor de frenado
(**)


Precarga
Software WLP
SUPERDRIVE
(*)
MODBUS
Banco capacitores Iink DC
IGBT de frenado (disponibIe en los
Inversores CFW500...DB...)
CPU
32 bits
"RISC"
EEPROM
(memoria)
Cartáo
Plug-in del
usuario
Interfaces
(RS232,
RS485
o USB)
Salida
analógica
(AO1)
(*)
Fuente 24 V
Fuente 10 V
Salida digital
DO1 (RL1)
Salida digital
DO2 (TR)
(*)
HMI (remota)
Realimentación
de tensión
(**)
PE
PE
Tarjeta de memoria
(MCard)
Accesorio
Control
Control
Plug-in estándar

= Interfaz hombre-máquina
HMI
(*) El número de entradas/salidas analógicas/digitales, así como otros recursos, puede sufrir variaciones de acuerdo con el módulo plug-in utilizado.
Para más informaciones, consulte la guía suministrada con el accesorio.
(**) No disponible en el tamaño A.

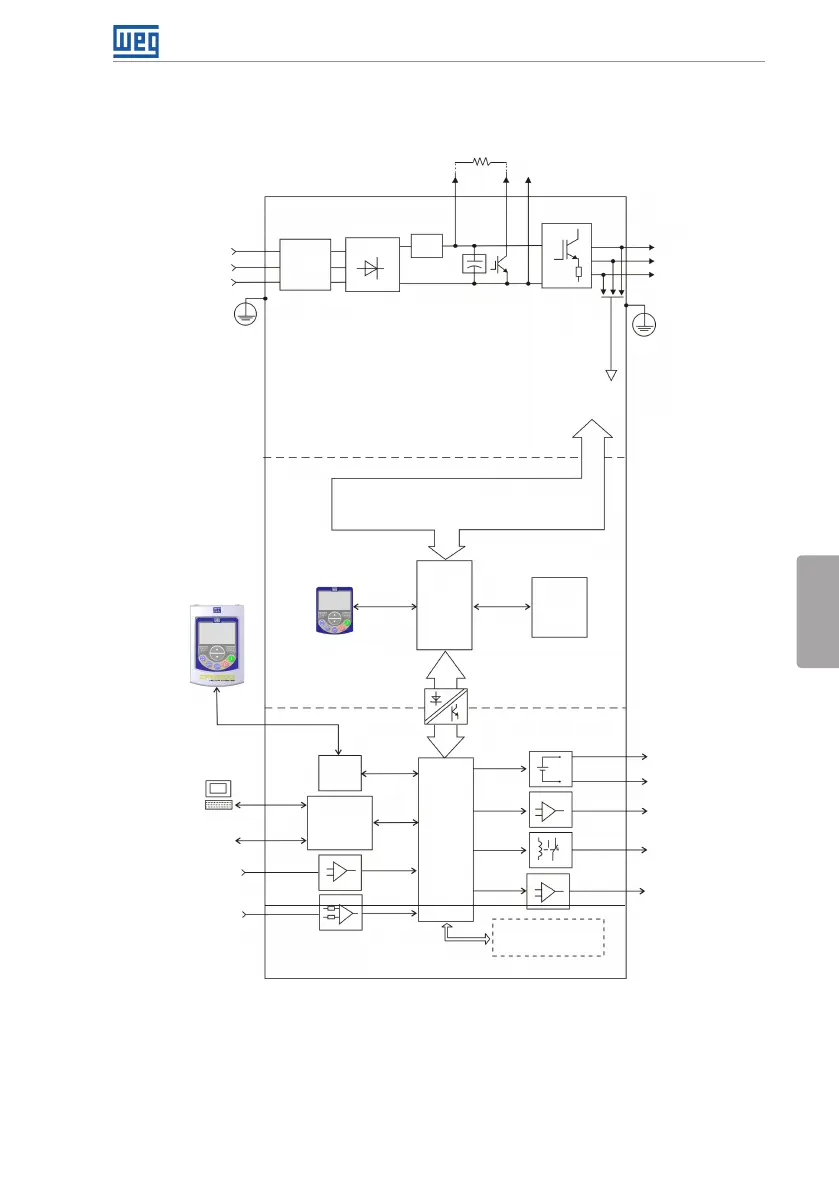

Figura 2.1: Diagrama de bloques del CFW500 para los tamaños A, B y C
