- 107 -
AE00751

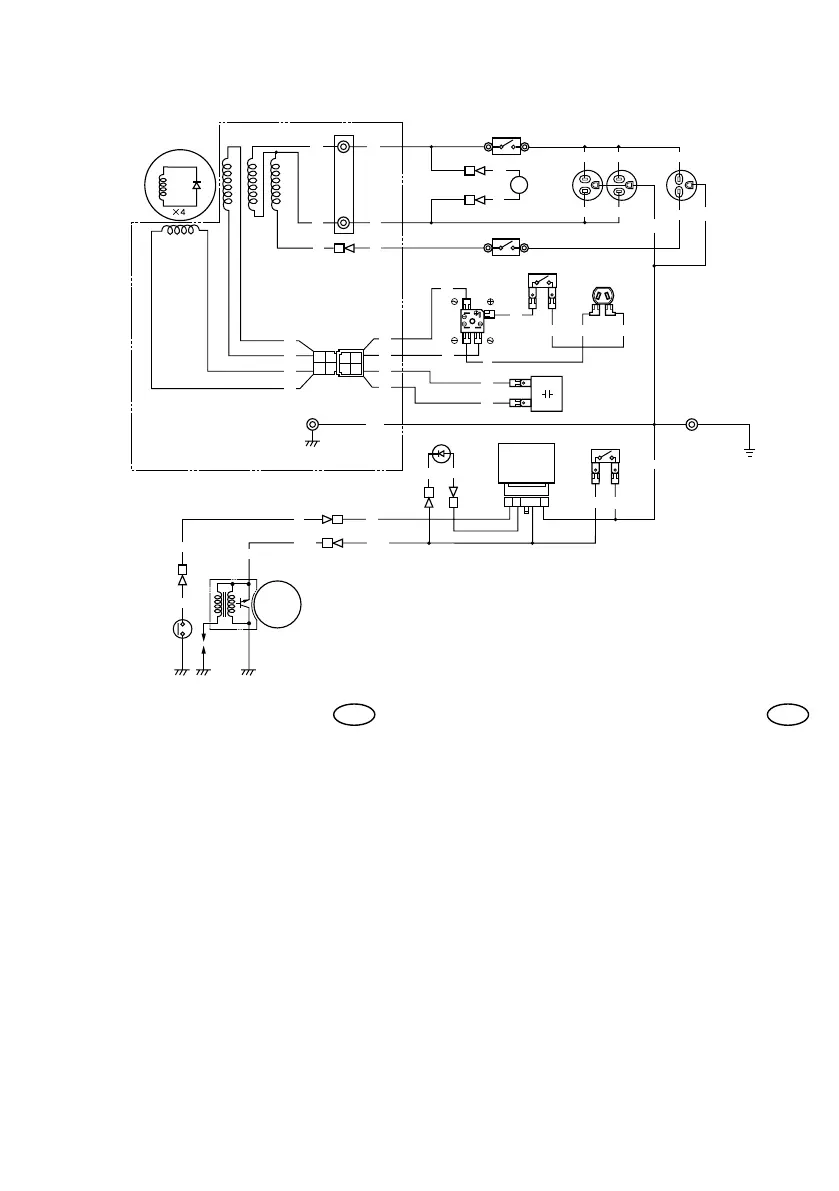

WIRING DIAGRAM
1 Stator assembly
2 Rotor assembly
3 DC coil
4 Main coil
5 Sub coil
6 Voltmeter
7 AC switch (N.F.B.)
8 AC receptacle
9 DC receptacle
0 DC protector
q DC rectifier
w Condenser
e Ground (earth) terminal
r Engine switch
t Oil warning unit
y Oil warning light
u Oil level switch
i T.C.I. unit
o Spark plug
B
B
B
B
B
B
B
Y
G
G
Y
Y
Y
Y
Y
Y
G
G
G
G
Y Y
Y
Y
W
W WB
GG GG
YL
Br Br
G/Y
G/Y
G/Y
BrBrBr
Br
R
V
RR
R R
L
L
L
L
B/W
B/W
B/W
B/W B/W
B/W
770-048b
1
2
3
4
5
6
7
8
9
0
q
e
w
r
t
y
u
i
7
8
8
o
Color code
B Black
Br Brown
G Green
L Blue
R Red
W White
Y Yellow
B/W Black/White
G/Y Green/Yellow
E F
AF00751
SCHÉMA DE CÂBLAGE
1 Générateur
2 Turbine
3 Bobine CC
4 Bobine principale
5 Bobine secondaire
6 Voltmètre
7 Contacteur CA (rupteur sans fusible)
8 Prise CA
9 Prise CC
0 Protection CC
q Redresseur CC
w Condensateur
e Borne de masse (terre)
r Contacteur du moteur
t Système avertisseur de niveau d’huile
y Témoin d’avertissement d’huile
u Contacteur de niveau d’huile
i Dispositif TCI
o Bougie
Code de couleur
B Noir
Br Brun
G Vert
L Bleu
R Rouge
W Blanc
YJaune
B/W Noir/Blanc
G/Y Vert/Jaune
EF2600D
