Yamaha EF2600D - Wiring Diagram; Schéma de Câblage

- 105 -
AE00751

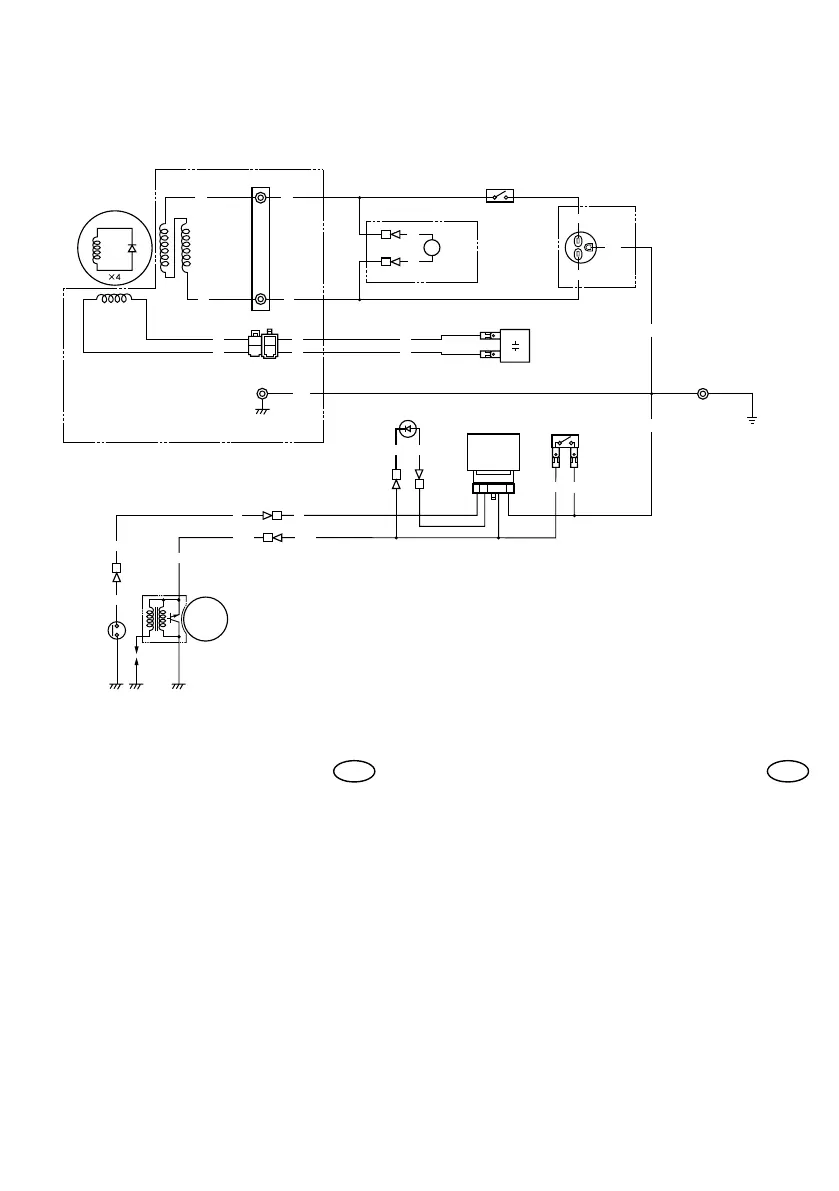

WIRING DIAGRAM
1 Stator assembly
2 Rotor assembly
3 Main coil
4 Sub coil
5 Voltmeter
6 AC switch (N.F.B.)
7 AC receptacle
8 Condenser
9 Ground (earth) terminal
0 Engine switch
q Oil warning unit
w Oil warning light
e Oil level switch
r T.C.I. unit
t Spark plug
B
B
B
B
B
B
L
Y
G
G
G
V
G
G
G
G
G
G
G
YL
Br
Br
Br
G/Y
G/Y
R
Br
R
G/Y
R R
B/W
B/WB/W
B/W
B/W
B/W
770-048a
1
2
3
4
5
6
7
8
9
0
w
q
e
r
t
Color code
B Black
Br Brown
G Green
L Blue
R Red
Y Yellow
B/W Black/White
G/Y Green/Yellow
E F
AF00751
SCHÉMA DE CÂBLAGE
1 Générateur
2 Turbine
3 Bobine principale
4 Bobine secondaire
5 Voltmètre
6 Contacteur CA (rupteur sans fusible)
7 Prise CA
8 Condensateur
9 Borne de masse (terre)
0 Contacteur du moteur
q Système avertisseur de niveau d’huile
w Témoin d’avertissement d’huile
e Contacteur de niveau d’huile
r Dispositif TCI
t Bougie
Code de couleur
B Noir
Br Brun
G Vert
L Bleu
R Rouge
YJaune
B/W Noir/Blanc
G/Y Vert/Jaune
EF2600
