5 - 66
ENG
EAS00431

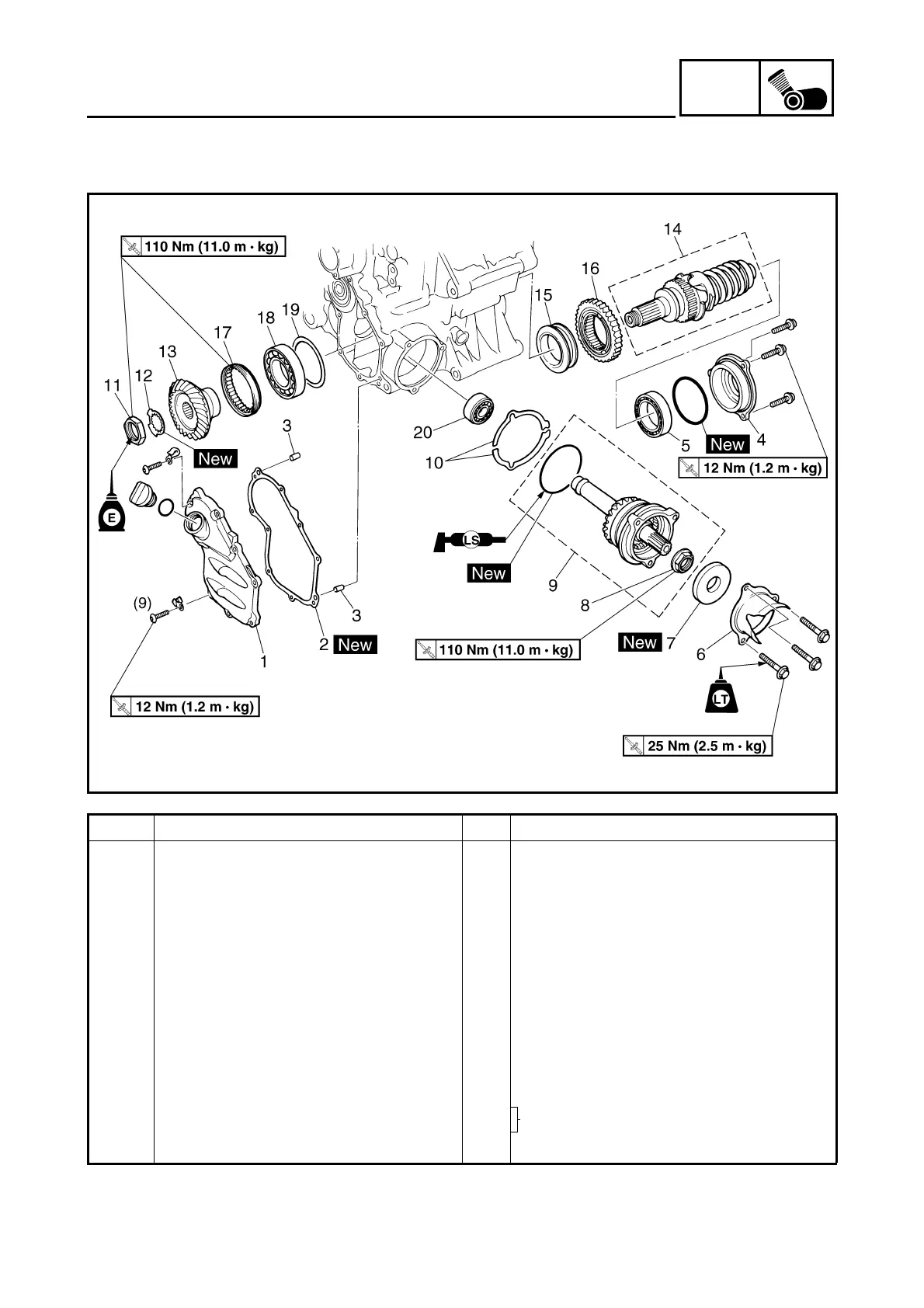

MIDDLE GEAR
Order Job/Part Q’ty Remarks
Removing the middle gear
Remove the parts in the order listed.
Engine Refer to “ENGINE”.
Oil pan/oil pump Refer to “OIL PAN AND OIL PUMP”.
1 Left middle gear cover 1
2 Left middle gear cover gasket 1
3 Dowel pin 2
4 Right middle gear cover 1
5 Bearing 1
6 Middle driven shaft end cover 1
7 Oil seal 1
8 Middle driven pinion gear nut 1 Loosen.
9 Middle driven shaft assembly 1 Refer to “REMOVING THE MIDDLE
GEAR” and “INSTALLING THE MIDDLE
DRIVEN SHAFT ASSEMBLY”.
10 Middle driven shaft shim 2
MIDDLE GEAR
