Data List
47

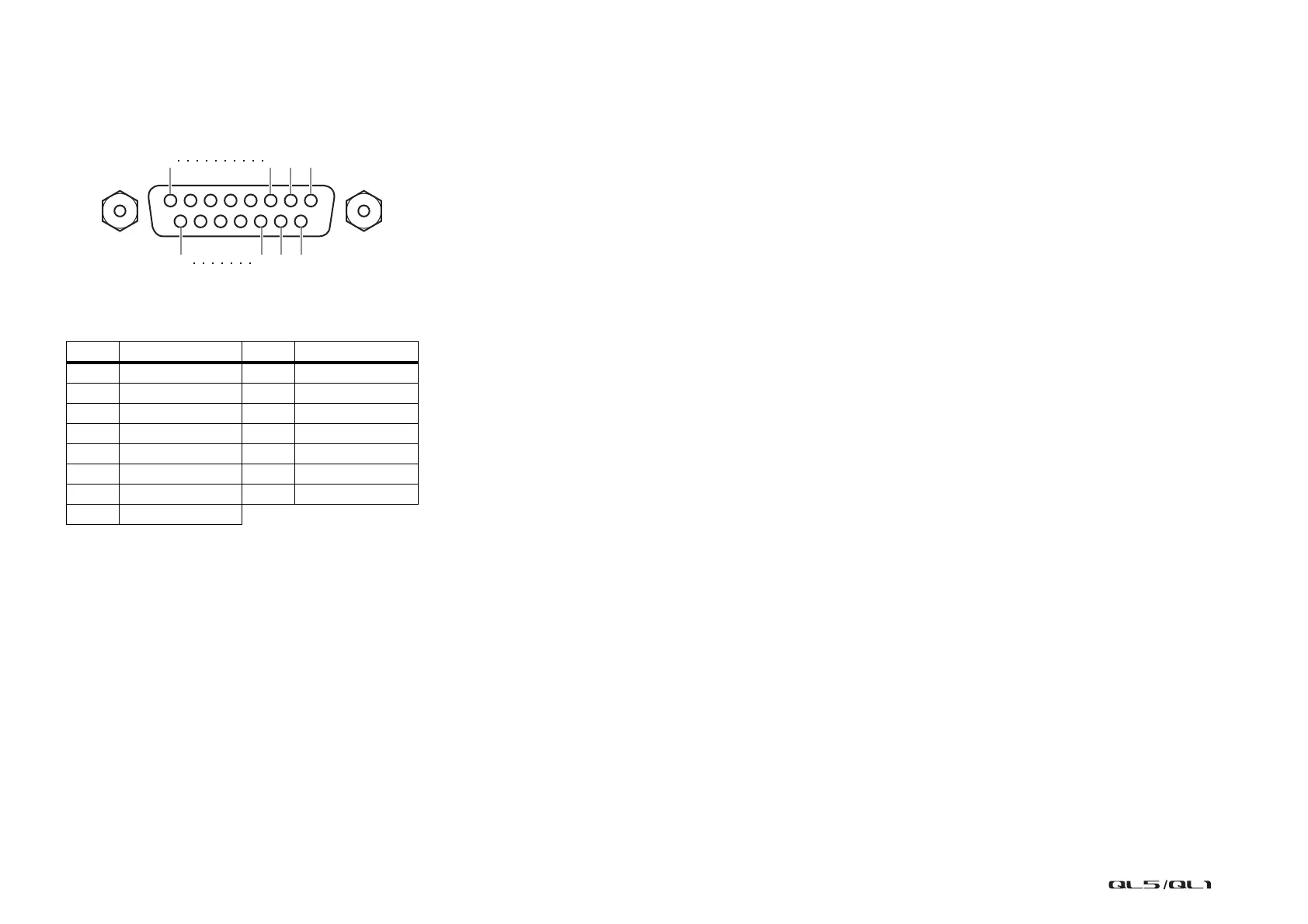

Pin Assignment Chart
GPI
Pin Signal Name Pin Signal Name
1GPO19GPO2
2 GPO3 10 GPO4
3GPO511GND
4GND12GND
5 +5V 13 +5V
6 GPI1 14 GPI2
7 GPI3 15 GPI4
8GPI5
91011
8
123
15
