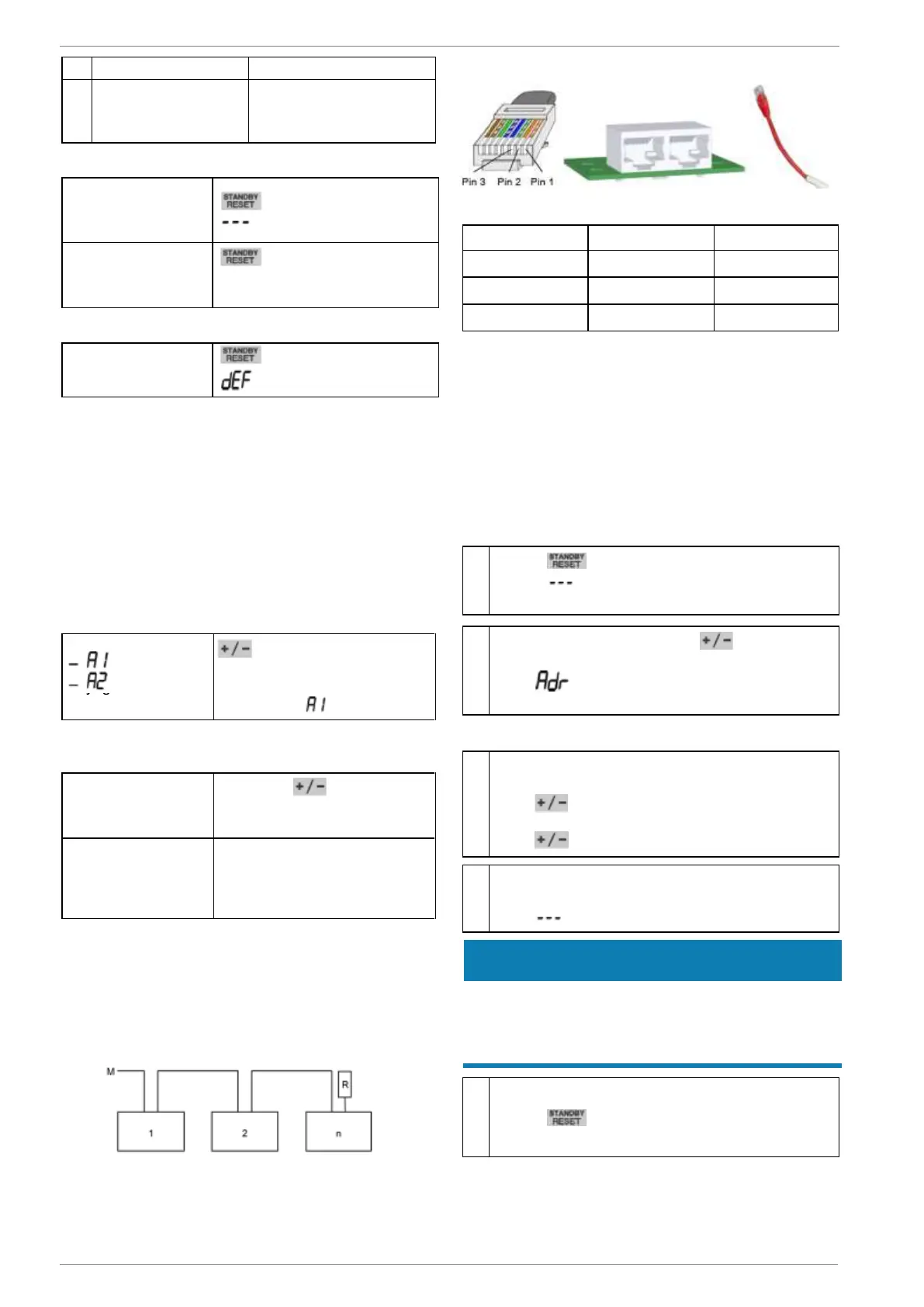

5 | Kumanda ve gösterge elemanları AHT Cooling Systems GmbH | tr
494 / 505 405859_1_0819
No.
Ekran görüntüsü
Anlam
4
Yanan kırmızı nokta
(korna sembolünün
yanında)
Alarm
5.2.1
Soğutma
fonksiyonu
Soğutma fonksiyo-
nunu kapatma (ma-
nüel defrost başlatma)
en az 3 saniye basın
ekranda görünür.
Soğutma fonksiyo-
nunu açma
en az 3 saniye basın.
İç bölüm sıcaklığı ekranda gö-
rünür.
5.2.2
Yarı otomatik defrost
Yarı otomatik def-
rostu başlatma
en az 3 saniye basın.
ekranda görüntülenir
Defrost süresi
–
99 dakikaya kadar
Yarı otomatik defrosttan sonra cihaz otomatik olarak
normal moda döner.
Güncel iç bölüm sıcaklığı ekranda görünür.
24 saat defrost blokajı
Kısa süre ve daha sonra iç bölüm sıcaklığı ekranda gö-
rünüyorsa 24 saat defrost blokajı etkindir.
5.2.3 Uygulama
Şu uygulamalar seçilebilir (müşteriye özel onay):
Değişiklik istenmiyorsa, ekran yaklaşık 5 saniye sonra
sıcaklık göstergesine geri döner.
Uygulamayı değiş-
tirme
Birden çok düğmesine
basılarak tüm onaylanan uygu-
lamalar çalıştırılabilir.
Yeni girişi uygulama
Yeni ayarlanan uygulama, tuşa
son defa basıldıktan yaklaşık 5
saniye sonra otomatik olarak
devralınır.
5.2.4
Veri yolu
adresi
Veri yolu adreslerini atamadan önce, cihazların (1, 2,...n)
uygun bir veri yolu kablosu ile ağa bağlanması gerekir.
İlk cihaz (1) veri yolu kablo bağlantısı üzerinden piyasa
izleme (M) ile bağlanmalıdır.
Son cihazda (n) veri yolu kablo bağlantısı bir sonlan-
dırma direnci (R) ile sonlandırılmalıdır.
Şekil 2.: Veri yolu sistemi şeması
Teknik özellikler için bkz. →Teknik özellikler
Şekil 3.: RJ45 fişi veri yolu kablosu, RJ45 yuvalar, cihaz
ve sonlandırma direnci (R)
Pin
Veri
Renk
1
A / -
Turuncu/beyaz
2
B / +
Turuncu
3
Zemin
Yeşil/beyaz
Regülatörler standart olarak veri yolu adresi "1" ("ba-
ğımsız" bir cihaza karşılık gelir) ile verilir. Veri yolu sis-
temindeki birden çok cihazı tanımlamak için, veri yolu
adreslerine "1" ile başlayarak atama yapılmalıdır.
Veri yolu adresleri çift atama yapılmamalıdır. Bundan
sonra, adresleri gerçek kablolama sırasına göre girme-
nizi öneririz. Bu yapılırken maksimum 247 adres olanak-
lıdır.
Programlayıcı düzeyine ulaşma
1.
–
en az 3 saniye basın.
ekranda görüntülenir
Soğutma fonksiyonu şimdi kapandı.
2.
–
Bundan sonra hemen 3 defa kısaca
arka arkaya basın.
ekranda geçerli veri yolu adresiyle örn.
"1" değişerek görünür.
Veri yolu adresini ata
3.
–
Bir sonraki daha yüksek veri yolu adresini
ata (münferit adım):
kısa süreli basın.
–
Veri yolu adreslerini hızlı çalıştırma:
uzun basın.
4.
–
Yeni girişi uygulama:
5 s bekleyin.
ekranda görüntülenir
BİLGİ
Soğutma fonksiyonunun kapatılmasıyla veri
yolunun atanmasında maddi hasar.
Veri yolu adresini atadıktan sonra soğutma fonksiyo-
nunu tekrar açın (bkz. → nokta 5).
5.
Soğutma fonksiyonunu tekrar açın.
en az 3 saniye basın.
İç bölüm sıcaklığı ekranda görünür.
Aşağıdaki cihazlar için veri yolu adresi atayın:
1 ila 5 noktalarını her cihazda tekrarlayın ve boş bir
veri yolu adresi ayarlayın.
Ayarlanan uygula-
mayı görüntüleme
kısa süreli basın.
Güncel ayarlanan
uygulama ekranda
görünür, örn.
