5 | Elementi di comando e visualizzazione AHT Cooling Systems GmbH | it
78 / 505 405859_1_0819
In corrispondenza dell’ultima attrezzatura (n) il cablag-
gio bus deve essere terminato con una resistenza di
collegamento (R).

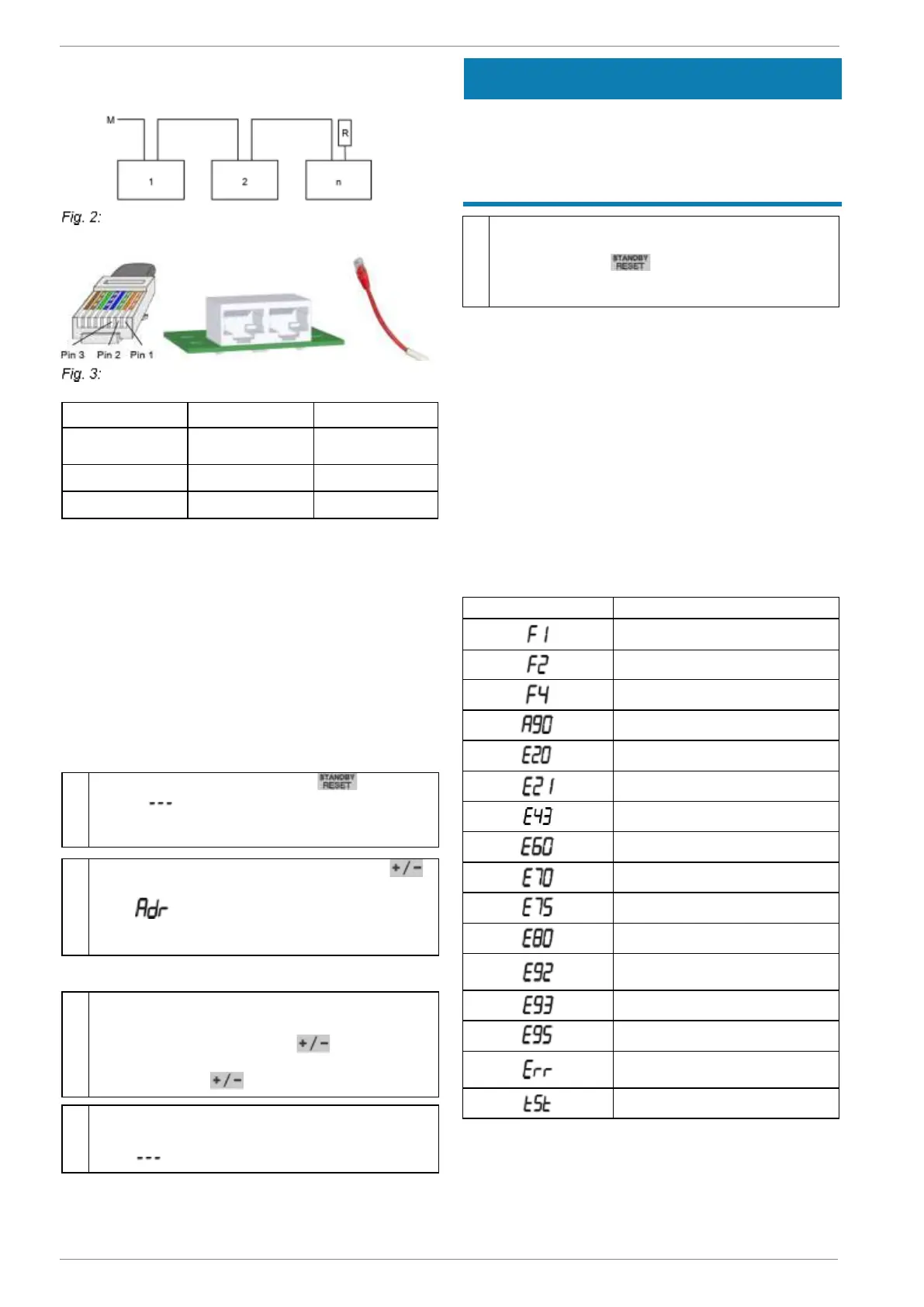

Schema sistema bus
Dati tecnici vedere → Dati tecnici
RJ45 connettore cavo bus, RJ45 presa attrezzatura
e resistenza di collegamento (R)
I regolatori vengono forniti di serie con l’indirizzo “1”
(corrisponde a un’attrezzatura “Stand-alone”). Per
l’identificazione di più apparecchi nel sistema di bus de-
vono essere assegnati degli indirizzi bus che comincino
con “1”.
Gli stessi indirizzi bus non devono essere assegnati
due volte. Si consiglia pertanto di immettere gli indirizzi
seguendo l’effettiva sequenza di cablaggio. Sono pos-
sibili al max. 247 indirizzi.
Raggiungimento dei livelli di programma-
zione
–
Premere almeno per 3 s .
compare sul display.
La funzione di raffreddamento è ora disat-
tivata.
–
Quindi premere subito brevemente
per 3 volte di seguito.
Viene visualizzato in modo alternato
sul display con l’indirizzo bus attuale, ad
es. “1”.
Assegnazione dell’indirizzo bus
–
Assegnare l’indirizzo bus superiore suc-
cessivo (passaggio singolo):
Premere brevemente .
–
Passaggio rapido degli indirizzi bus:
Premere a lungo.
–
Per salvare la nuova immissione:
Attendere 5 sec.
compare sul display.
Danni a cose durante l’assegnazione dell’indi-
rizzo bus mediante disattivazione della fun-
zione di raffreddamento.
Riattivare la funzione di raffreddamento dopo l'asse-
gnazione dell'indirizzo bus (vedere → Punto 5).
–
Riattivazione della funzione di raffredda-
mento.
Premere per almeno 3 s.
Sul display compare la temperatura del
vano interno.
Assegnazione dell’indirizzo bus per le attrezzature se-
guenti:
Ripetere i punti da 1 a 5 su ciascun apparecchio e im-
postare un indirizzo bus libero.
5.2.5 Allarme
Visualizzazione dell’allarme
Un codice di errore compare sul display come indi-
cazione lampeggiante alternata con la temperatura
del vano interno. Contemporaneamente sul display si
accende il punto rosso (vedere → Pagina 11, capitolo
5.2).
Come optional (specifico dell'attrezzatura ) è possibile
emettere un allarme acustico con un cicalino inte-
grato.
Allarme temperatura bassa
Allarme logger temperatura
Sovratemperatura elettronica
Errore compressore a causa di
E75
Tensione oltre la tolleranza
Frequenza oltre la tolleranza
Nessuna comunicazione con il
display
Elettronica in modalità test
