Chapter 2 – Hardware Information 19
Maker Board UP Xtreme UP-WHL01

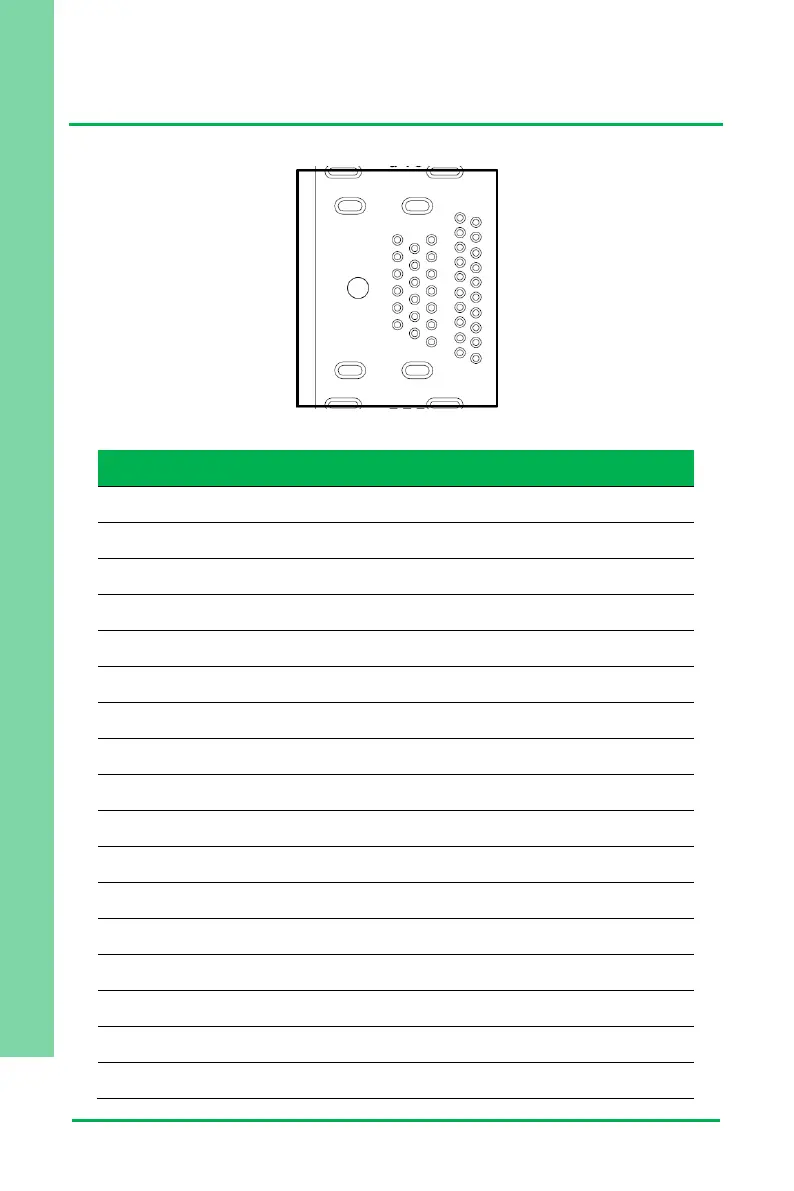

2.3.9 HDMI/ DP (CN10)
Pin
Signal
Pin
Signal
P1
DDI0_TXP_DP_0
P2
GND
P3
DDI0_TXN_DP_0
P4
DDI0_TXP_DP_1
P5
GND
P6
DDI0_TXN_DP_1
P7
DDI0_TXP_DP_2
P8
GND
P9
DDI0_TXN_DP_2
P10
PORT0_CLK+
P11
GND
P12
PORT0_CLK-
P13
CONFIG1
P14
CONFIG2
P15
DP_AUX_P
P16
GND
P17
DP_AUX_N
P18
DDI0_TYPE_C_HPD
P19
GND
P20
3.3V
P21
DDI1_TXP_HDMI_0
P22
GND
P23
DDI1_TXN_HDMI_0
P24
DDI1_TXP_HDMI_1
P25
GND
P26
DDI1_TXN_HDMI_1
P27
DDI1_TXP_HDMI_2
P28
GND
P29
DDI1_TXN_HDMI_2
P30
DDI1_CLK+_HDMI
P31
GND
P32
DDI1_CLK-_HDMI
P33
HDMI1_CEC_D
P34
NC
