4 BESCHREIBUNG DES DISPLAYS

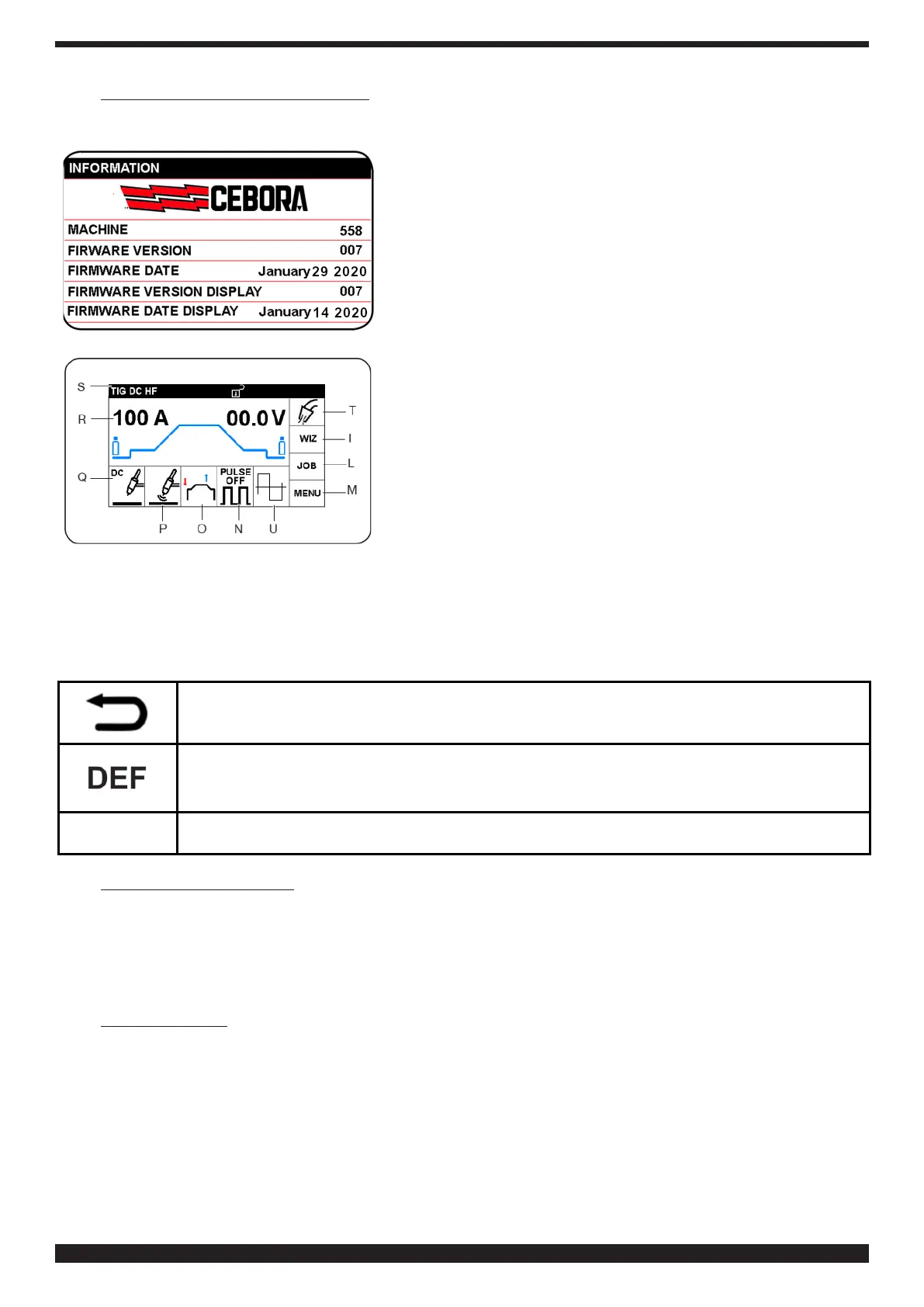

Beim Einschalten werden auf dem Display für 5 Sekunden alle
Informationen zur Version der Software des Schweißgeräts
angezeigt.
Anschließend erscheint auf dem Display der Hauptbildschirm
entsprechend der Fabrikeinstellung. Der Schweißer kann
unverzüglich mit der Arbeit beginnen und den Strom mit dem
Drehregler B regulieren.
Wie in der Abbildung zu sehen ist, ist das Display in Bereiche
unterteilt, in denen die gewünschten Funktionsmodi eingestellt
werden können.
♦ Zum Wählen eines Bereichs den Drehregler B kurz drücken� Der gewählte Bereich wird dann rot
markiert� Den Drehregler B drehen, um den gewünschten Bereich zu wählen, und dann kurz drü-
cken, um die Funktion für die Einstellungen in diesem Bereich zu aktivieren�
♦ Die letzte Einstellung wird grün mit rotem Rand angezeigt� Dreht man den Drehregler B, wird der
rote Rand auf den neuen gewählten Bereich verschoben�
Dieses Symbol mit dem Drehregler B anwählen und dann den Drehregler B kurz drücken, um zur
vorherigen Bildschirmseite zurückzukehren.
Wählt und bestätigt man dieses Symbol, werden die Fabrikeinstellungen des angezeigten
Parameters wiederhergestellt.
WICHTIG
Man kann jederzeit zum Hauptbildschirm zurückkehren, indem man den Drehregler B lange (mehr
als 0,7 s) gedrückt hält.
4�1 Statusleiste (Bereich S)
DieserBereichbendetsichimoberenTeildesDisplaysundenthälteinenÜberblicküberdieEinstellungenfürdas
Schweißen und des Kühlaggregats, die Verriegelung und andere Funktionen.
Nur bei Art. 558: Die leuchtende grüne Kontrollleuchte (< 48V) zeigt an, dass die Kontrolle der Leerlaufspannung bei
den Wechselstrom-Schweißprozessen ordnungsgemäß funktioniert AC.
4�2 WIZ (Bereich I)
Siehe Abs. 7.1.
