25

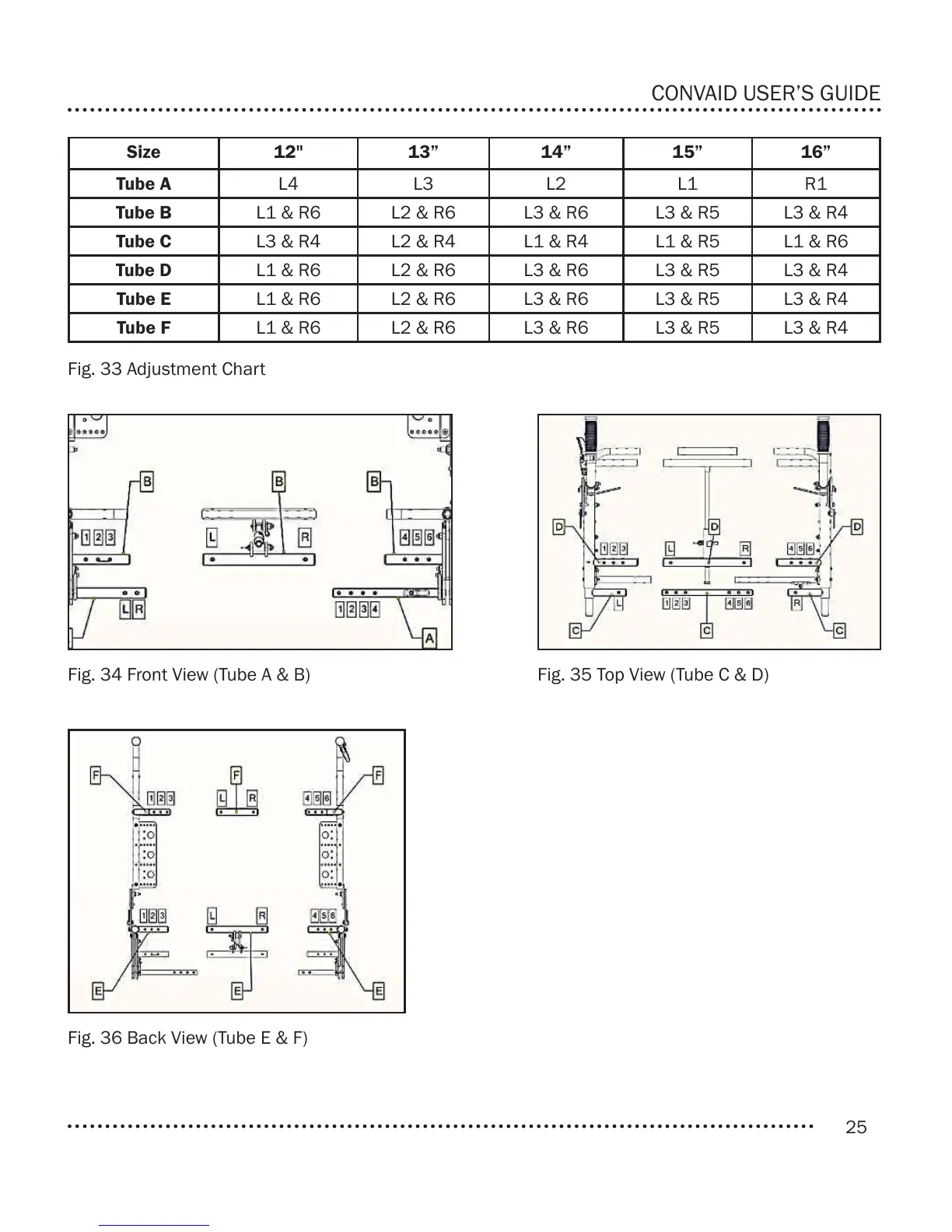

CONVAID USER’S GUIDE
Size 12" 13 14 15 16
Tube A L4 L3 L2 L1 R1
Tube B L1 & R6 L2 & R6 L3 & R6 L3 & R5 L3 & R4
Tube C L3 & R4 L2 & R4 L1 & R4 L1 & R5 L1 & R6
Tube D L1 & R6 L2 & R6 L3 & R6 L3 & R5 L3 & R4
Tube E L1 & R6 L2 & R6 L3 & R6 L3 & R5 L3 & R4
Tube F L1 & R6 L2 & R6 L3 & R6 L3 & R5 L3 & R4
Fig. 34 Front View (Tube A & B)
Fig. 36 Back View (Tube E & F)
Fig. 33 Adjustment Chart
Fig. 35 Top View (Tube C & D)
