Dirui CS-T240 - ISE Part

39

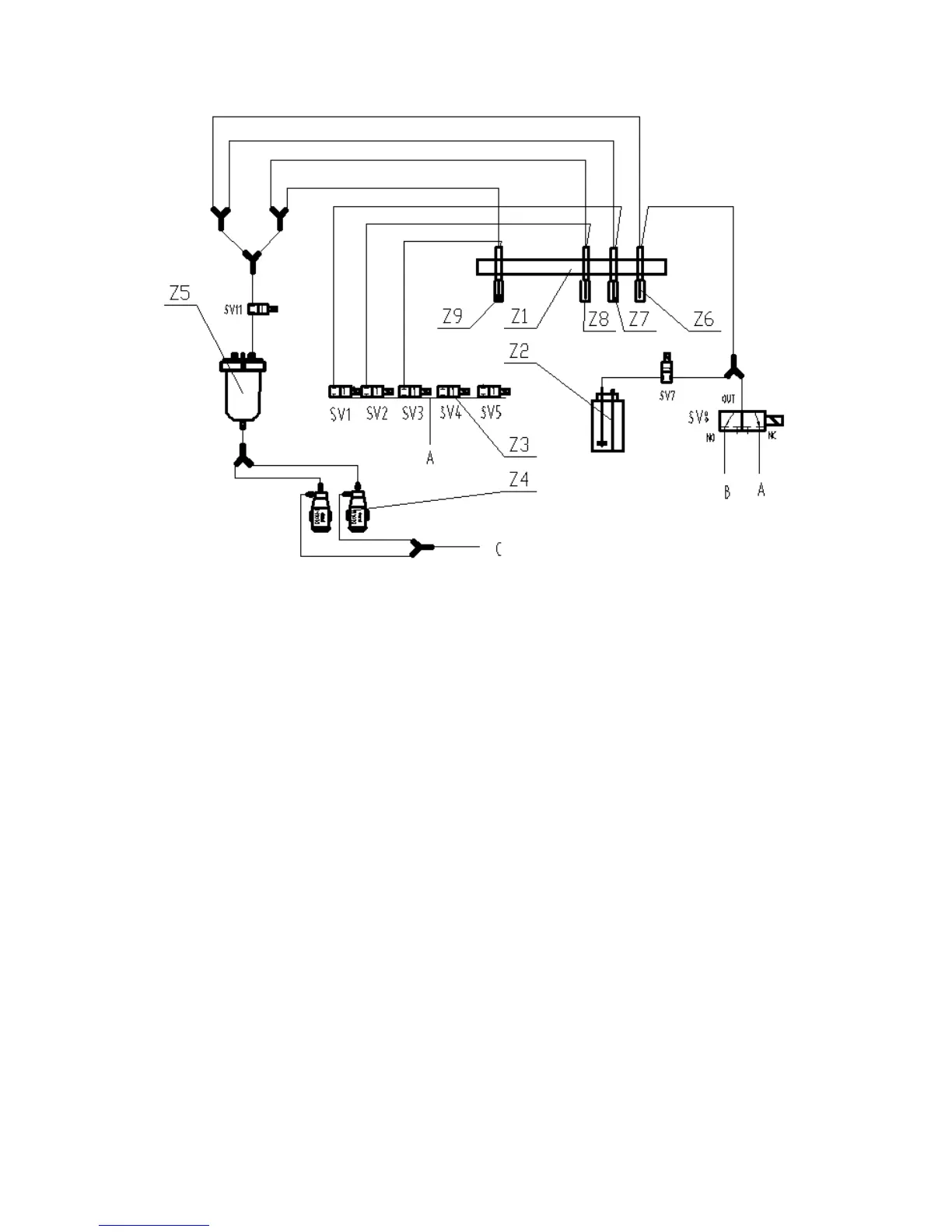

Explanation：Z1——cuvette rinsing unit；Z2——detergent component；Z3——five-valve plate unit；
Z4——vacuum pump unit；Z5——liquid collection vaccum tank unit；Z6——nozzle1；Z7——nozzle
2；Z8——nozzle 3；Z9——nozzle 4；A——water tank；B——iquid collection vaccum tank；C——
high concentrate waste outlet
5.2.5 ISE Part
