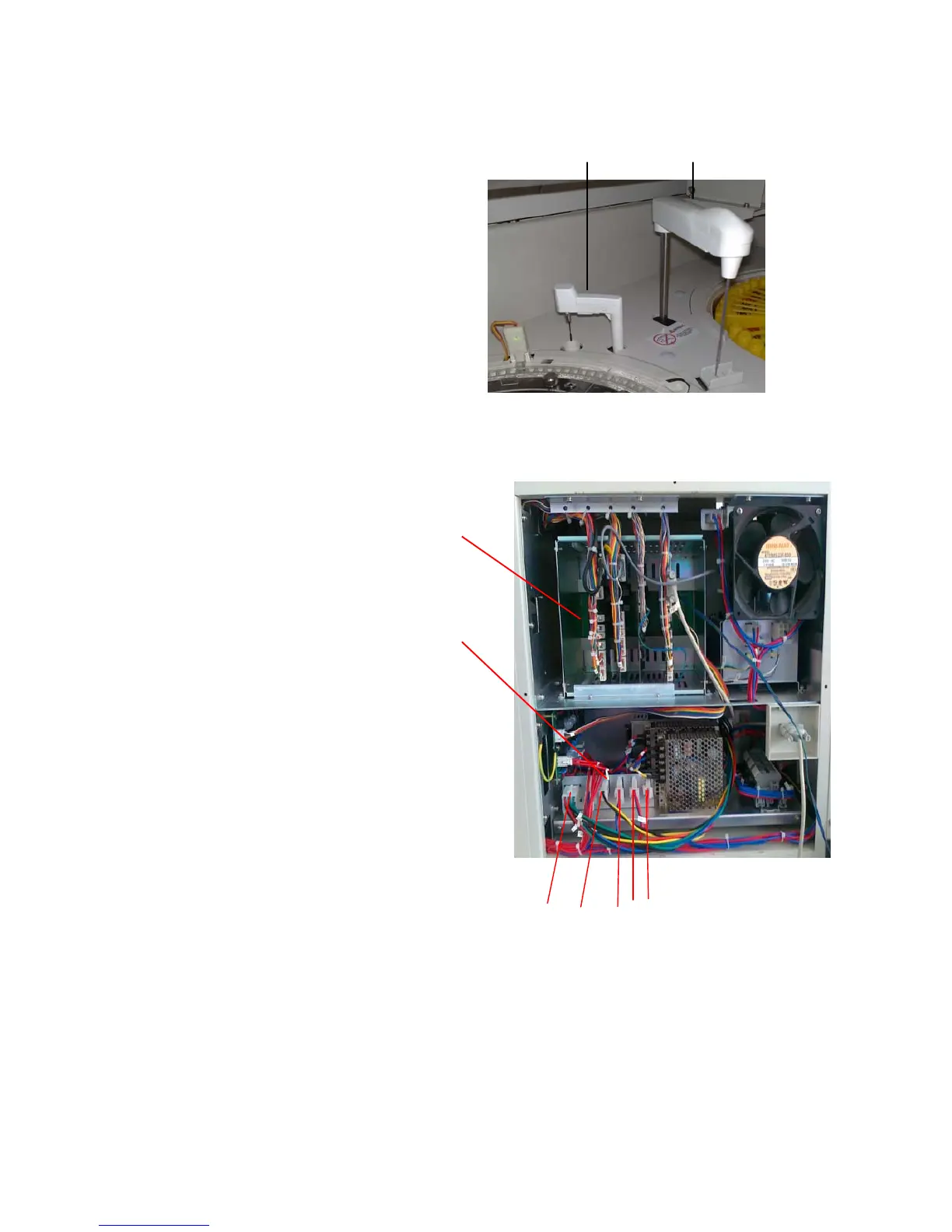

1.2.3 Probe and Stirring Unit
Stirring Unit Probe Unit
Probe unit：1
sample & reagent probe
High-precision digital liquid detector
Stirring Unit：1
High-speed hollow cup motor
Surface high-intensity Teflon coating
1.2.4 Control unit1
Circuit panel boxes: 5 panels ①
Order: from left to right
ISE control panel（Optional）
Sample reagent disk control panel ②
Rinsing & stirring control panel
Reaction disk control panel
Main control panel
②Switching Power Supply Box: 3
Order：form outside to inside
＋12V（lamp）
＋5V（digital circuit）±12V（simulation）
＋24V（motor, valve）
③ Circuit panel box power supply interface ③ ④ ⑤⑥⑦
④ halogen lamp power supply control interface（＋12V）
⑤ Cooling unit power interface（220V）
⑥ Fan power interface（220V）
⑦ Solid state relay panel interface（220V）
