1 50718 P LY F LY rev A_EM | August 7, 2015 5:06 PM

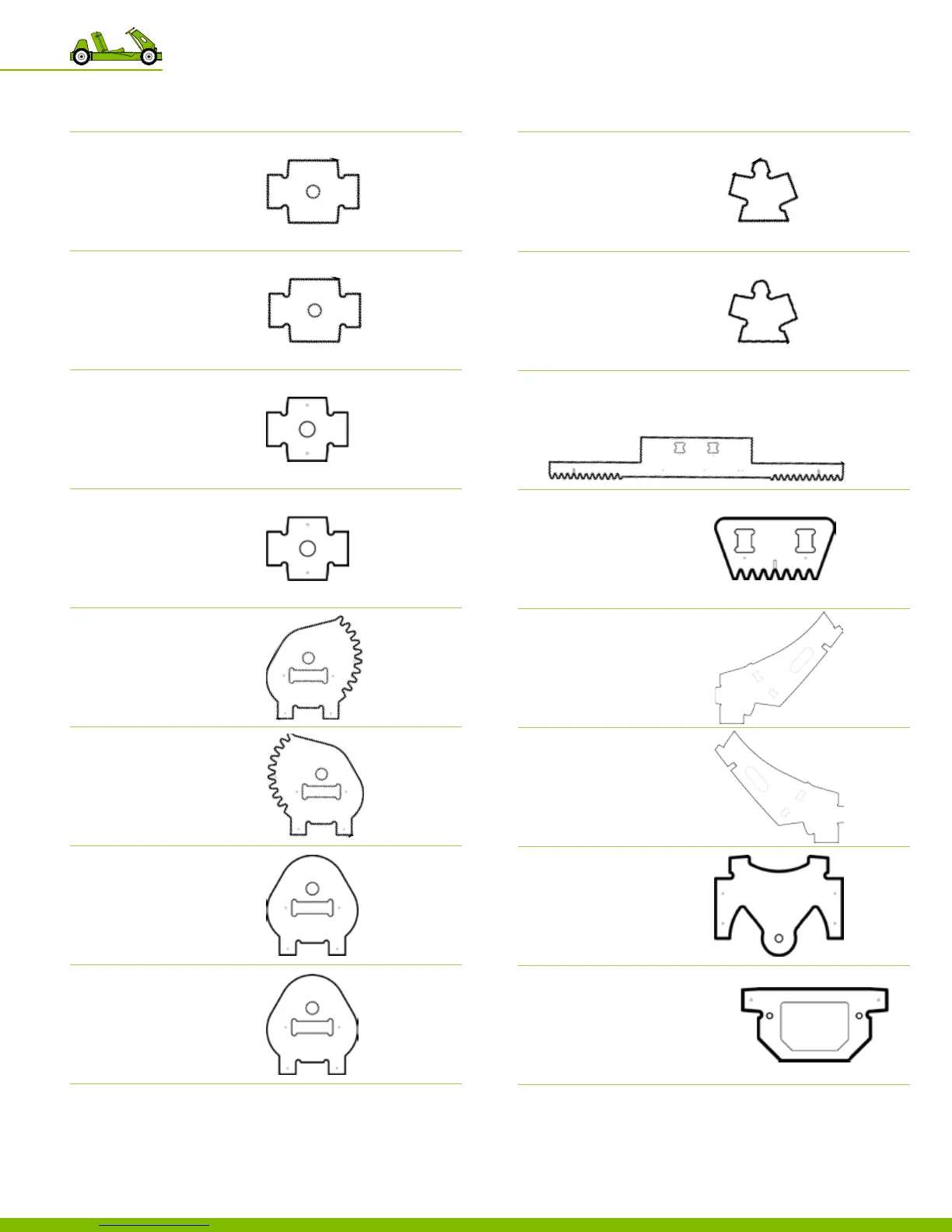

List of the wooden parts
DESCRIPTION
reference image
Part 1
Steering Spindle Outer Spacer
PLYWOOD SHEET 1
Part 2
Steering Spindle Outer Spacer
PLYWOOD SHEET 2
Part 3
Steering Spindle Inner Spacer
PLYWOOD SHEET 1
Part 4
Steering Spindle Inner Spacer
PLYWOOD SHEET 1
Part 5
Steering Spindle Bottom Left
PLYWOOD SHEET 2
Part 6
Steering Spindle Bottom Right
PLYWOOD SHEET 1
Part 7
Steering Spindle Top
PLYWOOD SHEET 1
Part 8
Steering Spindle Top
PLYWOOD SHEET 1
List of the wooden parts
DESCRIPTION
reference image
Part 9
Steering rack Bracket
PLYWOOD SHEET 1
Part 10
Steering rack Bracket
PLYWOOD SHEET 1
Part 11
Steering rack
PLYWOOD SHEET 2
Part 12
Steering rack Center Bracket
PLYWOOD SHEET 2
Part 13
Steering column Left
PLYWOOD SHEET 1
Part 14
Steering column Right
PLYWOOD SHEET 2
Part 15
Steering column Top
PLYWOOD SHEET 2
Part 16
Steering column Phone Mount
PLYWOOD SHEET 2
62
