LED Checklisten

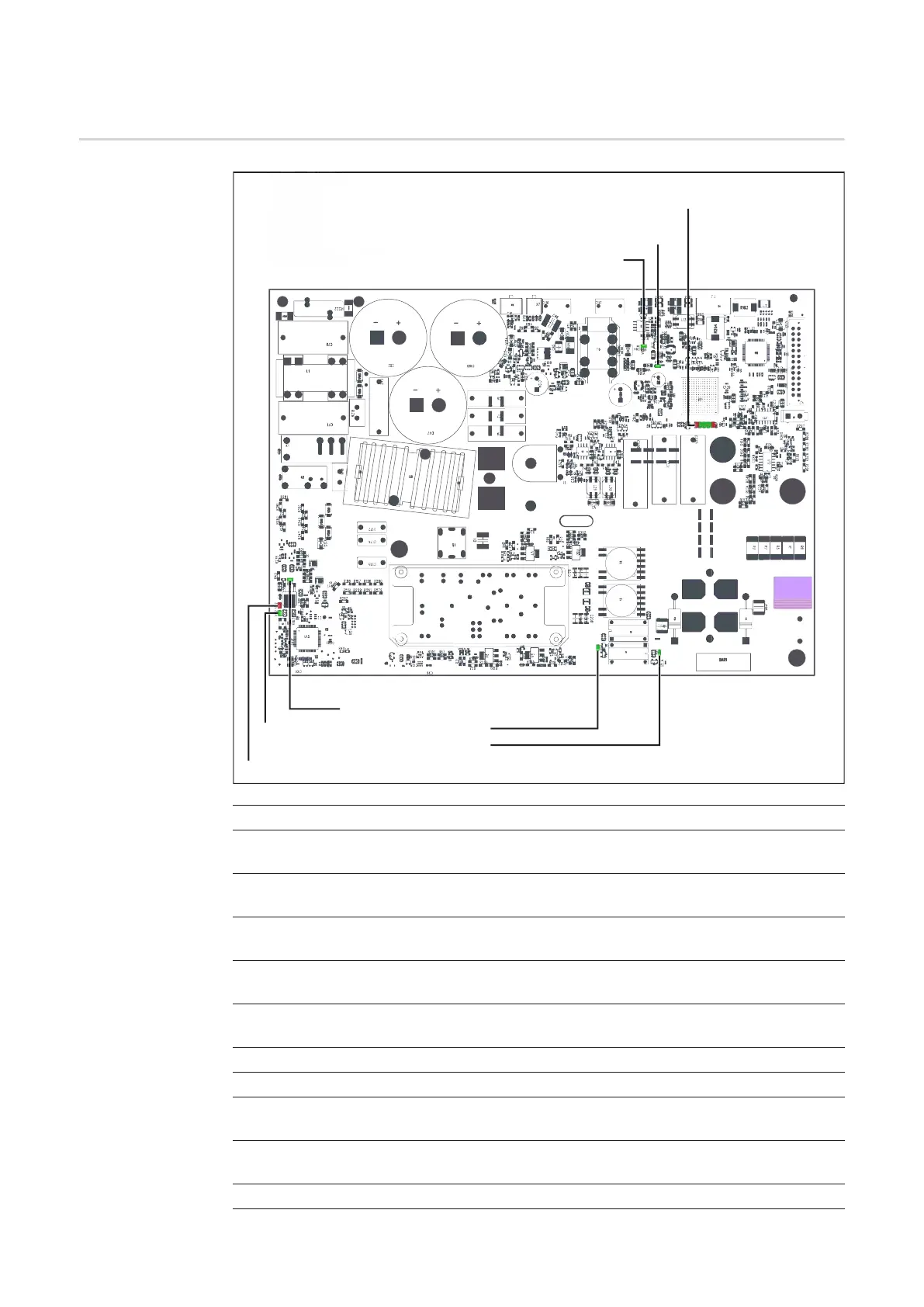

LED-Checkliste
BPS 1500
LED Beschreibung
+ 3,3 V Leuchtet, wenn eine Versorgungsspannung von + 3,3 V DC vorhan-
den ist.
+ 14,5 V Leuchtet, wenn eine Versorgungsspannung von + 14,5 V DC vorhan-
den ist
+ 15 V Leuchtet, wenn eine Versorgungsspannung von + 15 V DC vorhan-
den ist
TX prim. Leuchtet wenn Daten vom Primär-Stromkreis in den Sekundär-
Stromkreis übertragen werden
TX sec. Leuchtet wenn Daten vom Sekundär-Stromkreis in den Primär-
Stromkreis übertragen werden
LED green Blinkt, wenn der Bootloader nicht aktiv ist
LED red Leuchtet, wenn der PFC fehlerhaft oder nicht konfiguriert ist
Status 0 Leuchtet, wenn der Gatetreiber deaktiviert ist -
muss nicht zwangsläufig auf einen Fehler hindeuten (Initialisierung)
Status 1 Leuchtet, wenn die Schweißspannung unter 12V oder der Schweiß-
strom unter 3A beträgt
Status 2 Leuchtet, wenn Daten vom PFC empfangen werden
+14.5V
TX prim.
TX sek.
+3,3V
+15V
Status LED / ConfigDone
LED red
LED green
