18

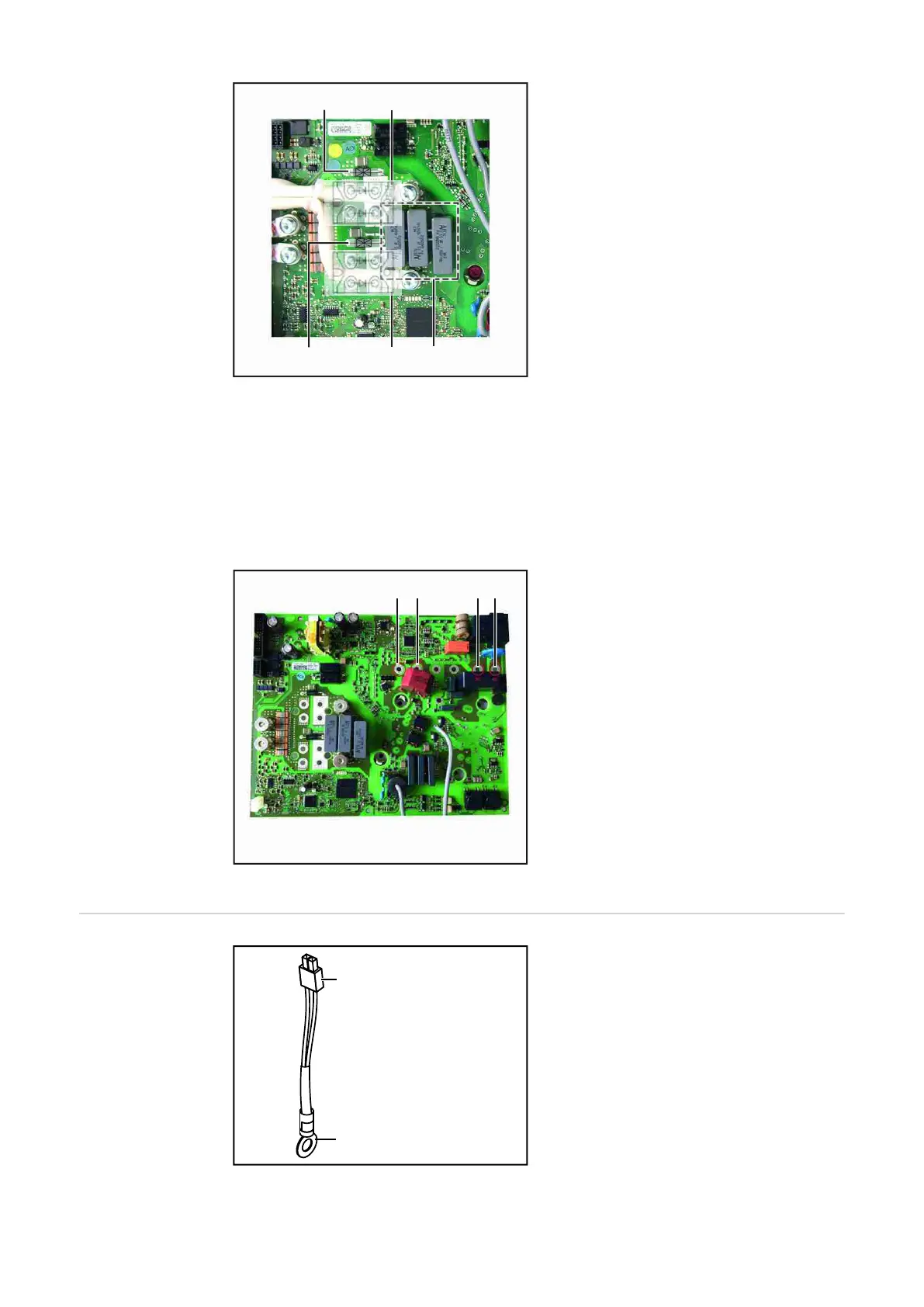

Messpunkte an den Sekundär- und Transil-Dioden
Die Sekundärdioden können im span-
nungsfreiem Zustand mit einem Multimeter
in der Betriebsart Diodentest gemessen
werden.
In Durchlassrichtung der Diode (1) muss
eine Spannung von ca. 0,35 V gemessen
werden. Andere Messergebnisse deuten
auf einen Defekt der Diode hin und die Dio-
de ist auszutauschen.
Transil-Dioden (3) funktionieren ähnlich
dem Prinzip der Zehner-Diode und werden
ab einer gewissen Spannung leitend. Wenn
die Dioden niederohmig sind deutet dies
auf einen Defekt hin und der Print ist auszu-
tauschen
Kontrolle der Kondensatoren (2), ob diese
eine Bläschenbildung aufweisen.
Dies deutet auf einen Defekt hin und der
Print ist auszutauschen.
Messpunkte am Zwischenkreis
Messpunkte am Zwischenkreis
(1) GND
(2) Messpunkt DC
Zwischen (1) und (2) muss mittels Multime-
ter eine Spannung von 410 V DC gemes-
sen werden.
(3) GND
(4) Messpunkt AC
Zwischen (3) und (4) muss mittels Multime-
ter eine AC-Spannung entsprechend der
vorhandenen Netzspannung gemessen
werden.
Temperatur
Sensor
(1)
(1)
(2)
(3)
(3)
TP 180
(1)(2) (3)(4)
;
$QVFKOXVV.KO
N|USHU7UDIR
