Fronius TransPocket 150 - Gehäuse Schließen; Gehäuse Schließen TP150

42

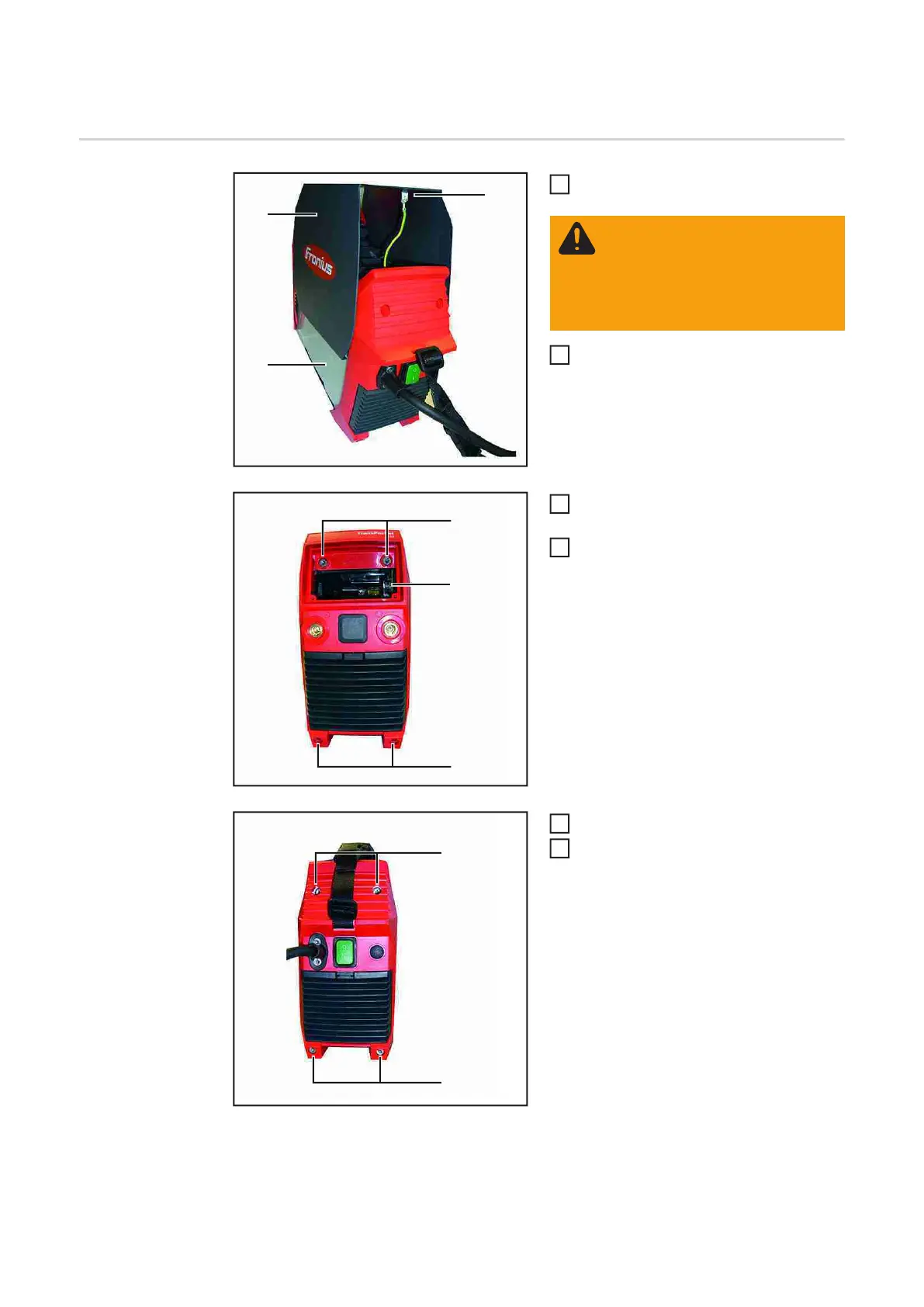

Gehäuse schließen
Gehäuse schlie-
ßen TP150
Isolierfolie (3) Print-seitig einsetzen.
Flachstecker der Erdungsleitung (1)
anstecken und Mantel (2) positionie-
ren.
Bedienpanel (4) am Print BPS1500 an-
stecken
4 Schrauben TX25 (5) an der Geräte-
vorderseite montieren
Anzugsmoment = 3,0 Nm
Griff einsetzen
4 Schrauben M5x25 TX 25 (6) an der
Geräterückseite montieren
Anzugsmoment = 3,0 Nm
(1)
(2)
(3)
WARNUNG! Erdungsleitung darf
nicht geknickt oder eingeklemmt
werden. Um die Leitung nicht zu
beschädigen, muss diese am Ge-
häuse entlang nach unten ge-
drückt werden.
1
2
(5)
(5)
(4)
3
4
(6)
(6)
5
6
