Fronius TransPocket 150 - Gehäuse Schließen TP180

43
DE

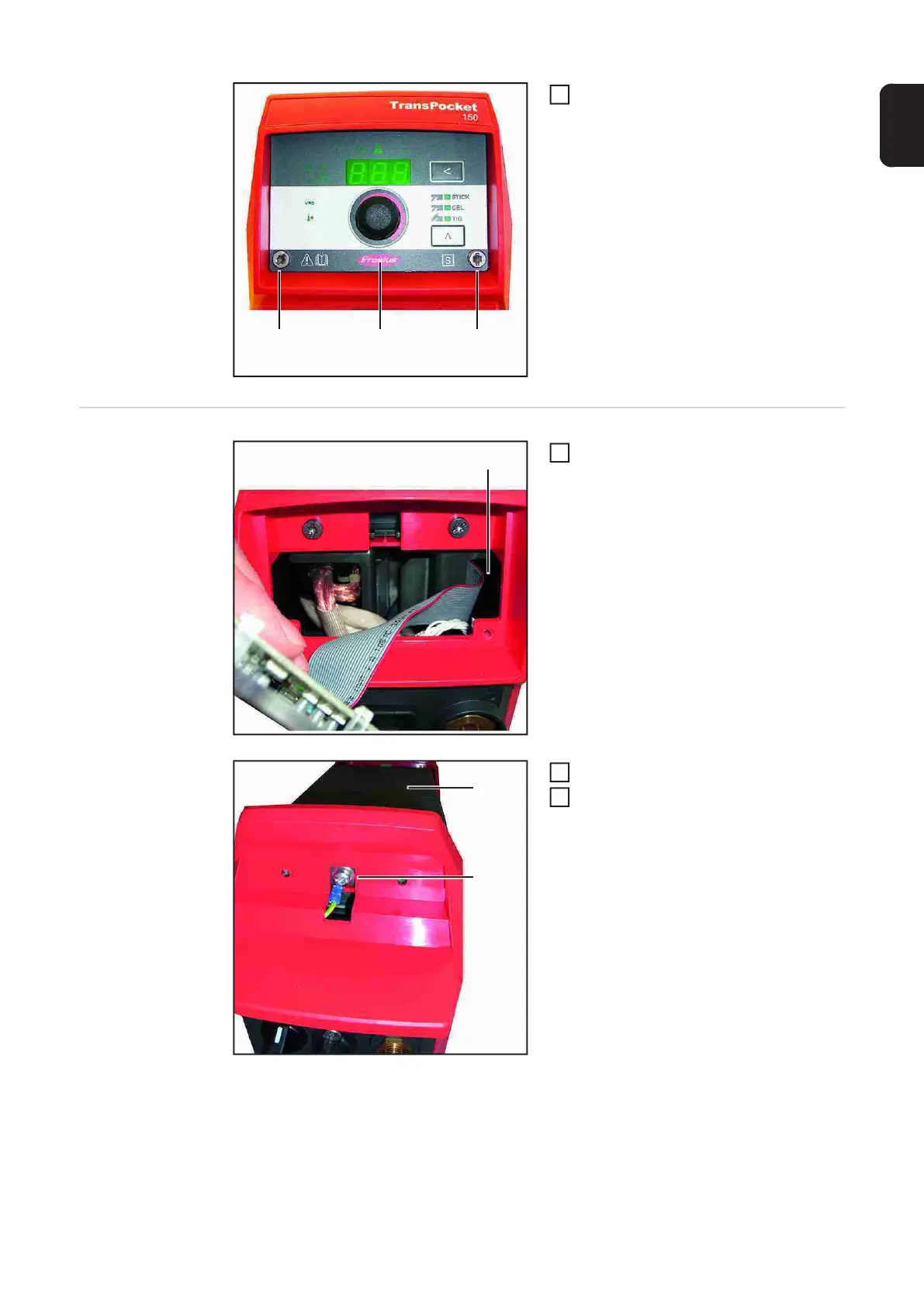

Bedienpanel mit 2 Schrauben PT 4x12
TX 20 (7) am Bedienpanel (8) montie-
ren
Anzugsmoment = 1,5 Nm
Gehäuse schlie-
ßen TP180
Flachbandkabel (1) des Bedienpanels
anstecken
Mantel (2) aufsetzen
Erdungsleitung mit Schraube TX25 (3)
montieren
Anzugsmoment 3,0 Nm
(7) (7)(8)
7
(1)
1
(2)
(3)
2
3
