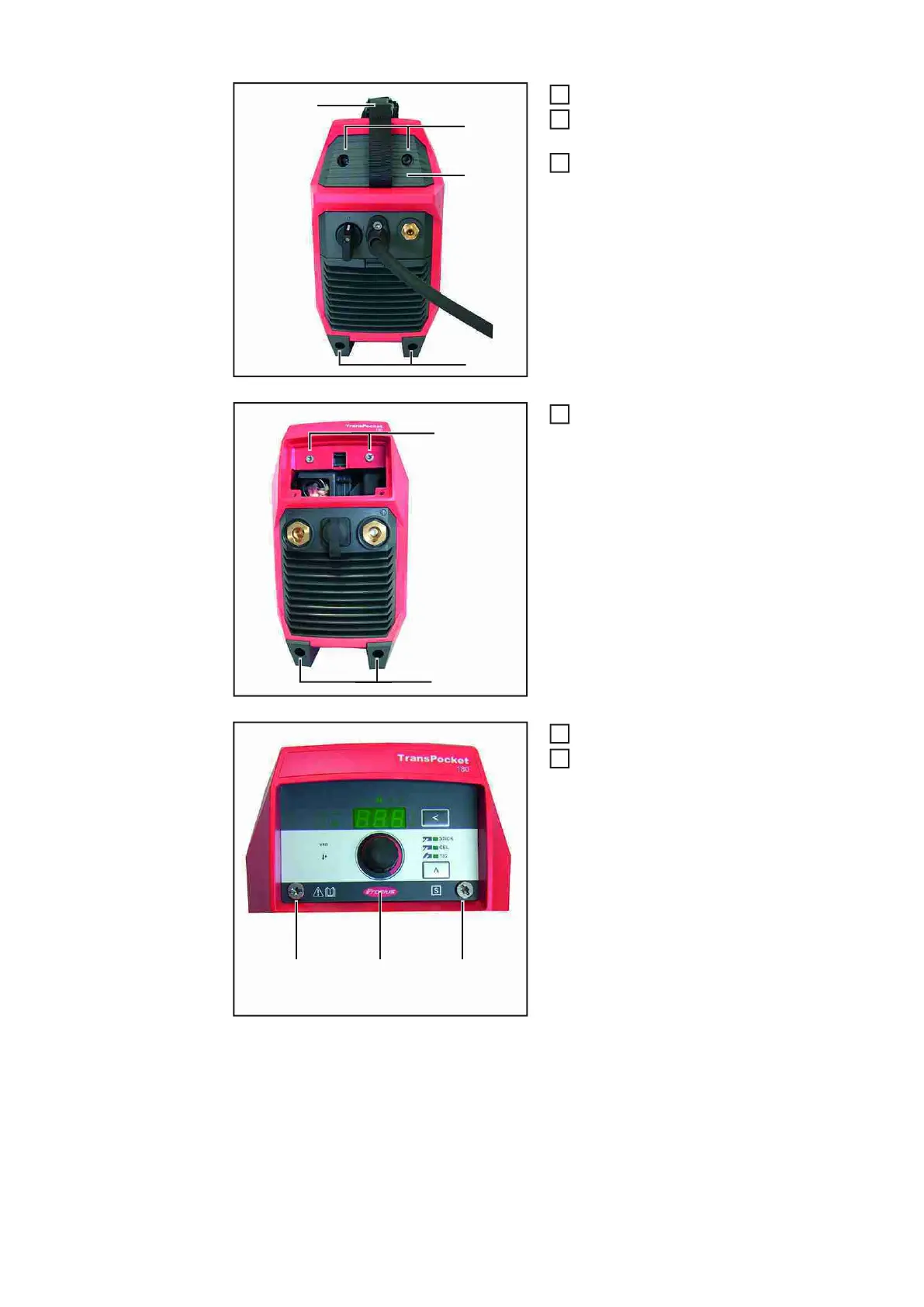

Griff einsetzen
Gurt (6) und Abdeckung (5) gemäß Ab-
bildung positionieren
4 Schrauben M5x18 TX 25 (4) montie-
ren
Anzugsmoment 3,0 Nm
4 Schrauben M5x18 TX25 (7) an der
Gerätevorderseite montieren
Anzugsmoment 3,0 Nm
Bedienpanel (9) einsetzen
Bedienpanel mit 2 Schrauben M5x18
TX25 (8) montieren
Anzugsmoment 2,7 Nm
(4)
(4)
(5)
(6)
4
5
6
(7)
(7)
7
(8)(8) (9)
8
9
