- Prüfspannung für alle Messungen 500
V DC
- Der Isolationswiderstand darf die in der
unten stehenden Tabelle angegebe-
nen Werte nicht unterschreiten
- Der niedrigste gemessene Wert ist in
das Protokoll einzutragen

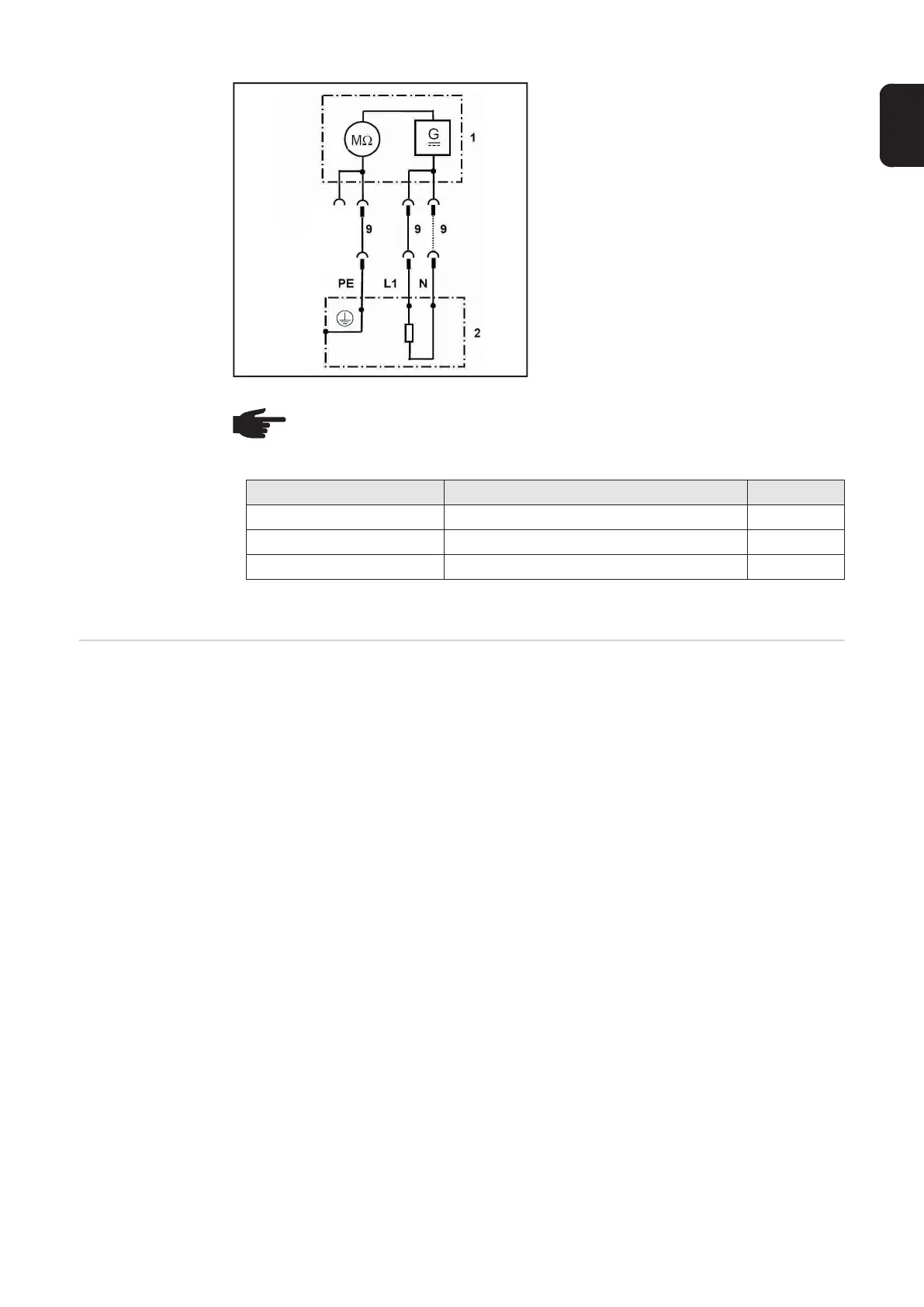

Legende:
1 Messeinrichtung
2 Prüfling
9 Messleitung
Leerlaufspan-
nung
- Scheitelwertmessung der Leerlaufspannung an den Strombuchsen der Stromquelle
- Die Messung ist mit der „Mess-Schaltung zur U
0
Messung“ (43,0001,0945) durchzu-
führen
- Messung muss mit der Betriebsart Elektrode durchgeführt werden
- die Leerlaufspannung darf den am Leistungsschild angegebenen Wert bei Versor-
gung der Stromquelle mit Nennspannung nicht überschreiten - Toleranz +/- 10 %
Prüfablauf der Leerlaufspannung:
- Prüfschaltung und Multimeter an die Stromquelle anschließen
- Multimeter auf Spannungsmessung DC und Mess-Schaltung auf U
PEAK
einstellen
- Reset-Taste zum Entladen der Kondensatoren kurz betätigen
- Gerät einschalten
- Potentiometer verstellen, bis der größte Spannungswert angezeigt wird
HINWEIS! Wenn die Strombuchsen und die Kontakte am Netzstecker während
der Messung nicht leitend verbunden werden, muss die Messung mit jeder ein-
zelnen Strombuchse / Leitung durchgeführt werden.
Messung Messpunkt Messwert
Primär Sekundär Netzstecker L / N Strombuchsen 5 M
Primär Erde Netzstecker L / N Erde 2,5 M
Sekundär Erde Strombuchse Erde 2,5 M
