37
DE

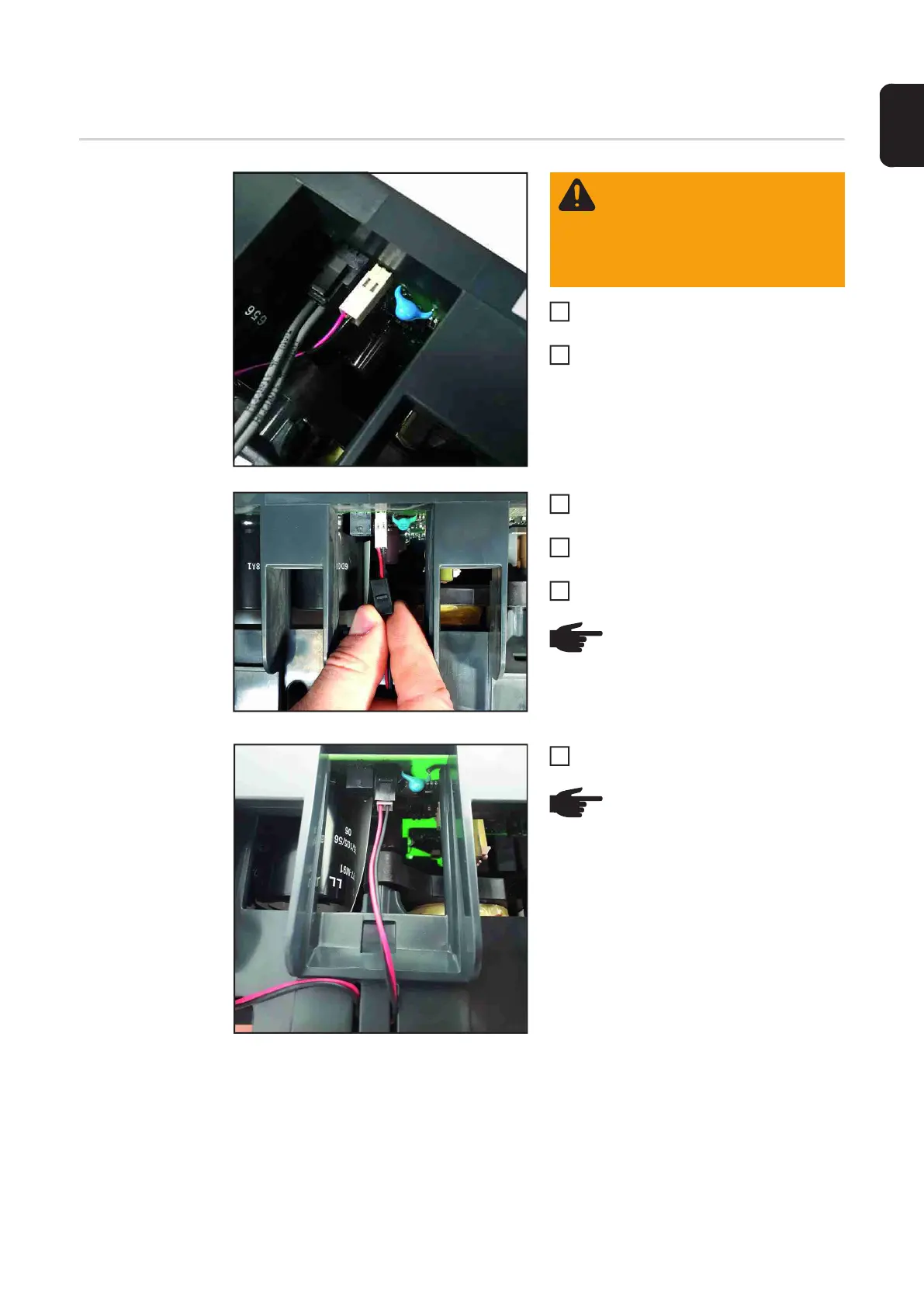

Lüfter-Steckverbindung montieren
Lüfter-Steckver-
bindung mittels
Steckerhülse
nachrüsten
Gehäuse öffnen gemäß Kapitel „Ge-
häuse öffnen TP 150“
Lüfter-Leitung (1) am Print BPS1500
abstecken
Steckerhülse (2) nehmen und über
Lüfter-Leitung (1) ziehen
Lüfter-Leitung (1) wieder am Print
BPS1500 anstecken
Steckerhülse (2) auf Lüfter-Leitung (1)
schieben
Lüfter-Kabel (3) in Zugentlastung ein-
legen
(1)
WARNUNG!
Jene TP 150, welche am Print
BPS1500 einen weißen Lüfterste-
cker aufweisen, müssen mit einer
Steckerhülse (42,0405,1476)
nachgerüstet werden!
1
2
(2)
(1)
HINWEIS! Einbaurichtung beim
Aufschieben der Steckerhülse be-
achten. Die linienförmige Markie-
rung muss auf der Oberseite
liegen!
3
4
5
(3)
(3)
HINWEIS! Lüfter-Kabel ohne Vor-
spannung verlegen.
6
