Messpunkte
Messpunkte
TP 150

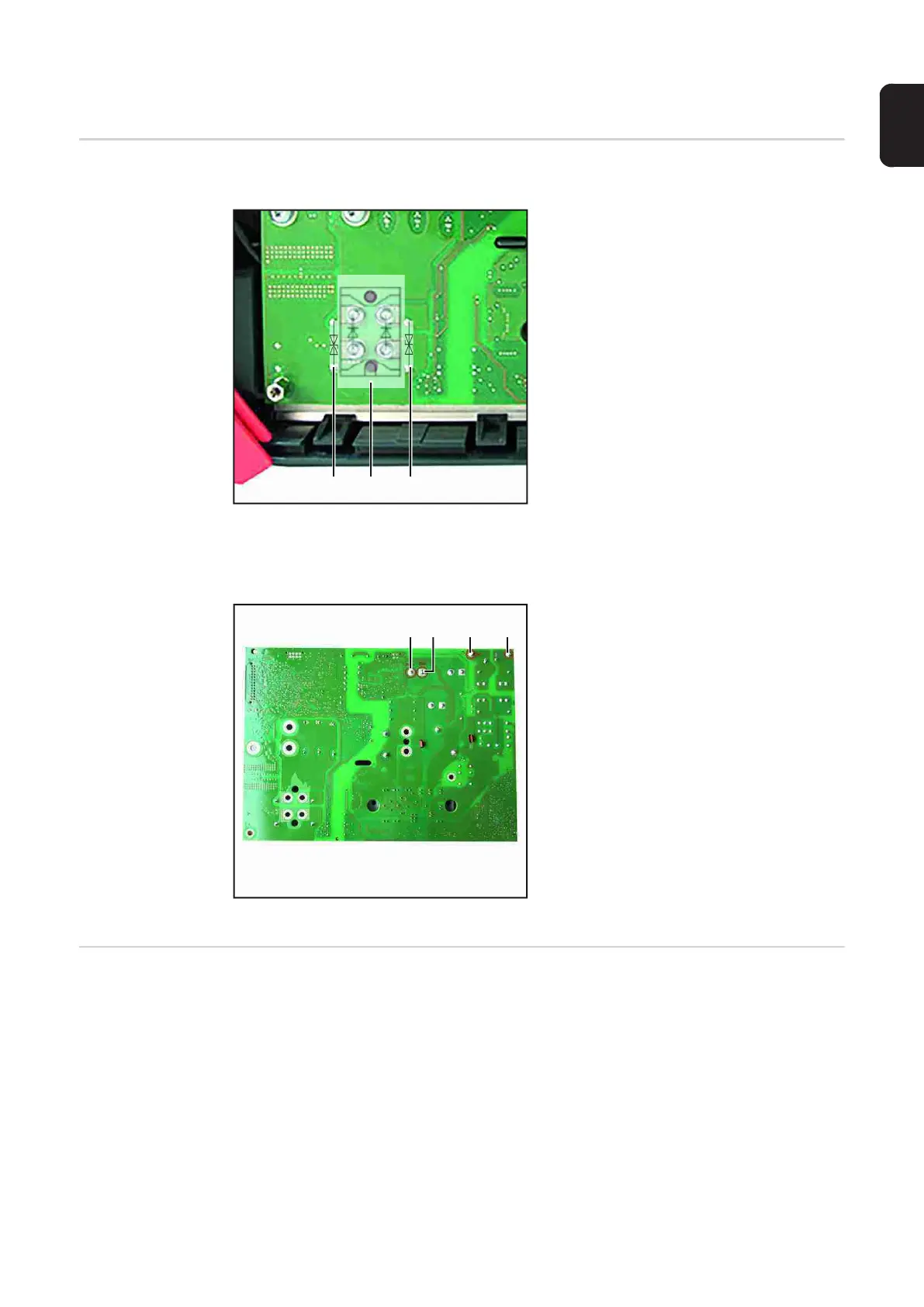

Messpunkte an den Sekundär- und Transil-Dioden
Messpunkte an den Sekundär- und Transil-Dioden
Die Sekundärdioden können im span-
nungsfreien Zustand mit einem Multimeter
in der Betriebsart Diodentest gemessen
werden.
In Durchlassrichtung der Diode (1) muss
eine Spannung von ca. 0,35 V gemessen
werden. Andere Messergebnisse deuten
auf einen Defekt der Diode hin und ist aus-
zutauschen.
Transil-Dioden (2) funktionieren ähnlich
dem Prinzip der Zehner-Diode und werden
ab einer gewissen Spannung leitend. Wenn
die Dioden niederohmig sind deutet dies
auf einen Defekt hin und der Print ist auszu-
tauschen.
Messpunkte am Zwischenkreis
Messpunkte am Zwischenkreis
(1) GND
(2) Messpunkt DC
Zwischen (1) und (2) muss mittels Multime-
ter eine Spannung von 360 V DC gemes-
sen werden.
(3) GND
(4) Messpunkt AC
Zwischen (3) und (4) muss mittels Multime-
ter eine AC-Spannung entsprechend der
vorhandenen Netzspannung gemessen
werden.
Messpunkte
TP 180
Messpunkte an den Sekundär- und Transil-Dioden
(1)(2) (2)
TP 150
(1) (2) (3) (4)
