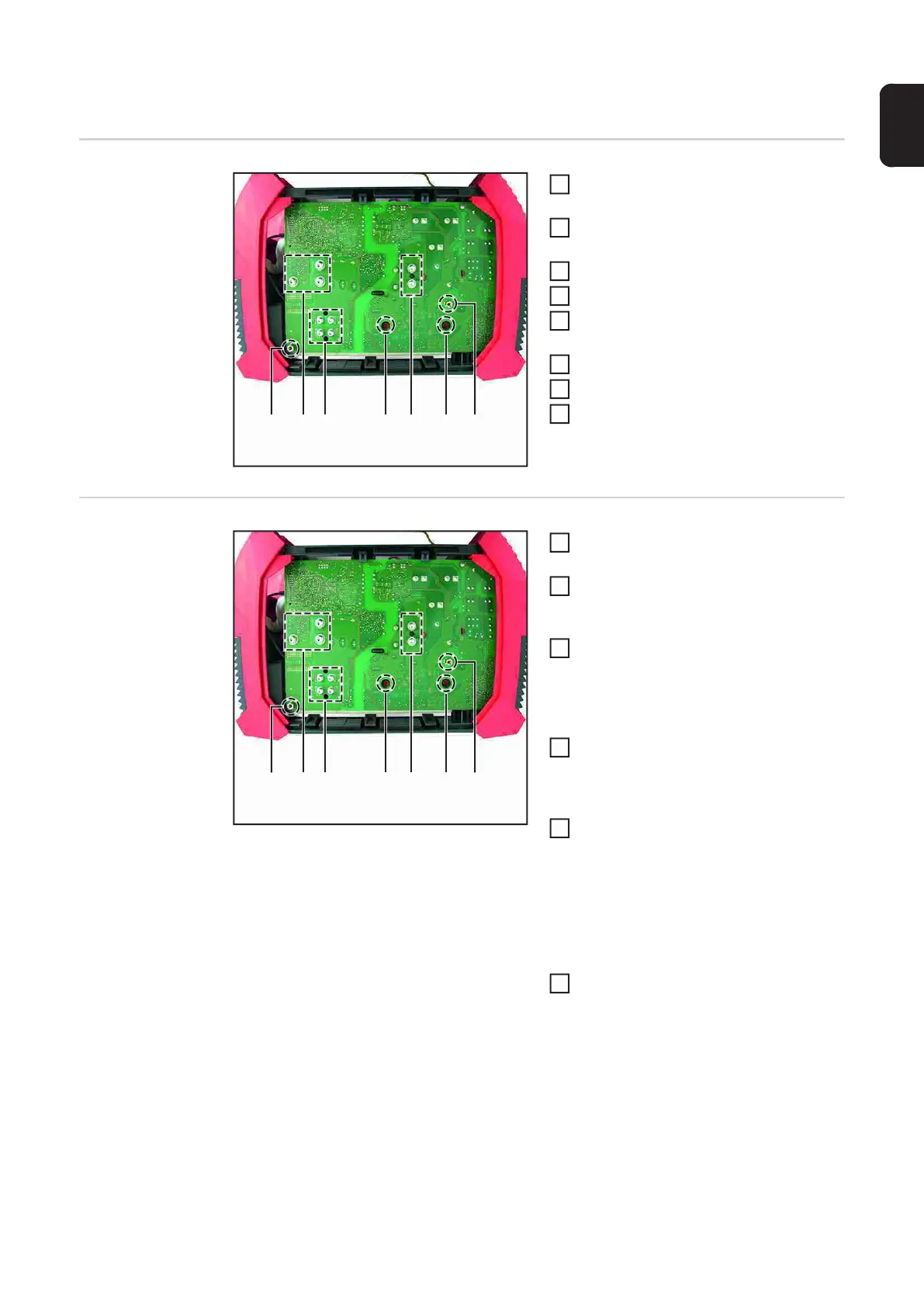

Print BPS1500 austauschen
Print BPS1500
ausbauen
Gehäuse öffnen gemäß Kapitel „Ge-
häuse öffnen TP 150“
Alle Stecker am Print BPS1500 abste-
cken
3 Schrauben M5x16 TX25 (1) lösen
6 Schrauben M4x8 TX20 (2) lösen
2 Schrauben M4x13-8.8 TX20 (3) lö-
sen
2 Distanzen M4x20 TX 20 (4) lösen
Print BPS1500 entnehmen
Kühlkörper reinigen
Print BPS1500
einbauen
Blisterabdeckung der Module entfer-
nen
Neuen Print BPS1500 auf den gerei-
nigten Kühlkörper aufsetzen und aus-
richten
2 Schrauben M4x13-8.8 TX20 (3)
montieren:
mit 0,9 Nm vorziehen
finales Anzugsmoment = 1,8 Nm
3 Schrauben M5x16 TX25 (1) montie-
ren
Anzugsmoment = 3,0 Nm
6 Schrauben M4x8 (2) TX20 montieren
WICHTIG! Montagereihenfolge
(A) ==> (B) einhalten!
Schrauben mit 0,5 Nm vorziehen
finales Anzugsmoment = 1,5 Nm
2 Distanzen M4x20 TX 20 (4) montie-
ren
Anzugsmoment = 1,8 Nm
(1) (2) (3) (4)(3)
(2)
(4)
1
2
3
4
5
6
7
8
(1) (2) (3) (4)(3)
(2)
(4)
(A) (B)
1
2
3
4
5
6
