41
DE

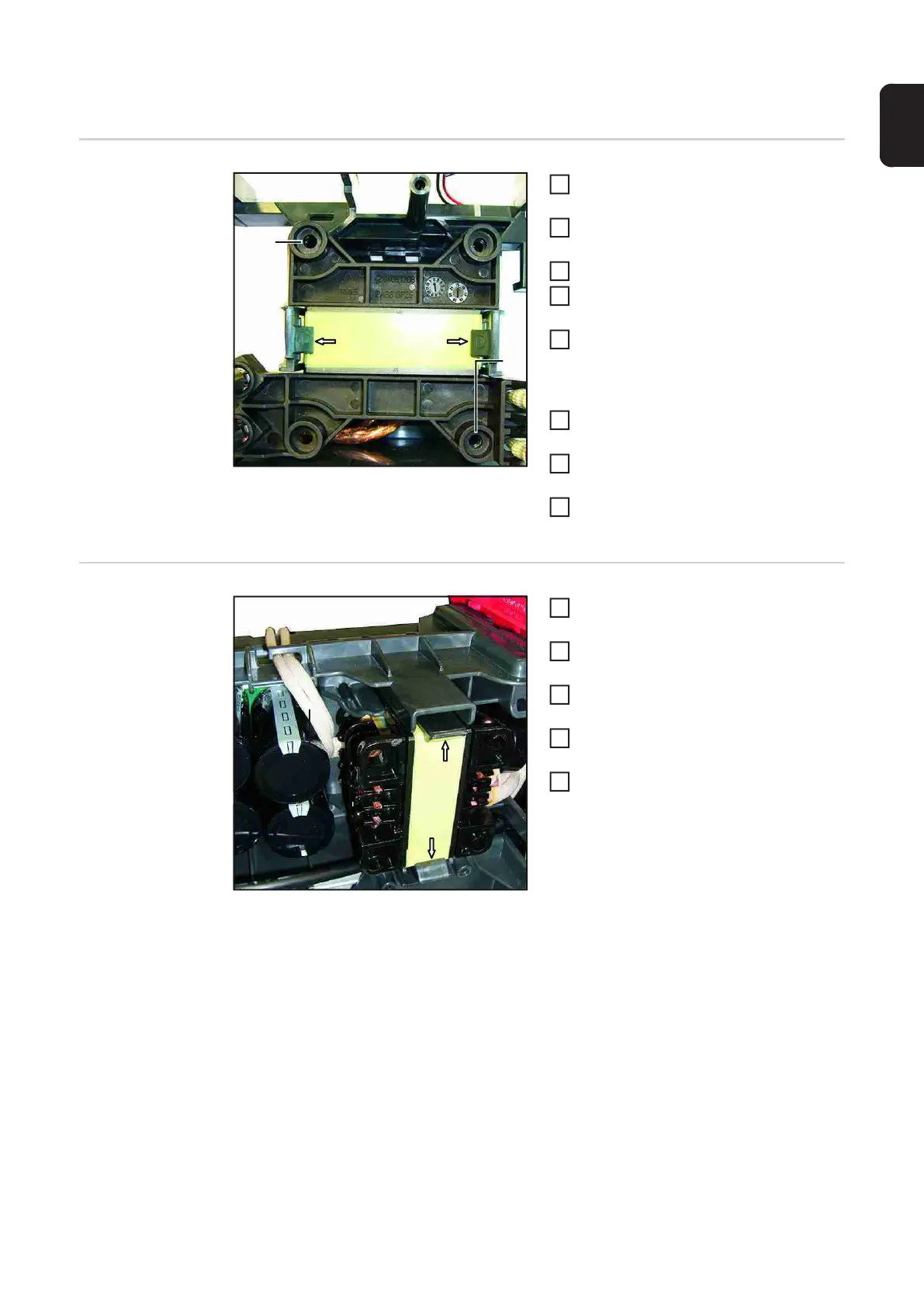

Trafo austauschen
Trafo TP150
austauschen
Gehäuse öffnen gemäß Kapitel „Ge-
häuse öffnen TP 150“
Print BPS1500 ausbauen gemäß Kapi-
tel „Print BPS1500 ausbauen“
2 Schrauben M5x25 TX25 (1) lösen
Trafo durch Drücken der Rasthaken lö-
sen und herausziehen
Trafo einsetzen und mit 2 Schrauben
M5x25 TX25 montieren
Anzugsmoment = 3 Nm
Wärmeleitfolie montieren „siehe Kapi-
tel „Sekundär-Diode tauschen“
Print BPS1500 einbauen gemäß Kapi-
tel „Print BPS1500 einbauen“
Gehäuse schließen gemäß Kapitel
„Gehäuse schließen TP 150“
Trafo TP180
austauschen
Gehäuse öffnen gemäß Kapitel „Ge-
häuse öffnen TP 180“
Trafoleitungen lösen siehe Kapitel
„BPS 1800 ausbauen“
Trafo durch Drücken der Rasthaken lö-
sen und herausziehen
Trafoleitungen montieren gemäß Kapi-
tel „Print BPS1800 einbauen“
Gehäuse schließen gemäß Kapitel
„Gehäuse schließen TP 180“
(1)
(1)
1
2
3
4
5
6
7
8
1
2
3
4
5
