OMGA5KN4.4 GA5000 gas analyser
Page 104 of 113 Copyright Geotech
Do pomiarów temperatury w strefie niebezpiecznej służy wyłącznie termopara o nr katalogowym
GF5.2 (SIRA 11ATEX2197X and IECEx SIR11.0089X). Do pomiarów przepływu w strefie
niebezpiecznej służy wyłącznie anemometr o nr katalogowym GF5.4 (BVS 04ATEXE194). Nie

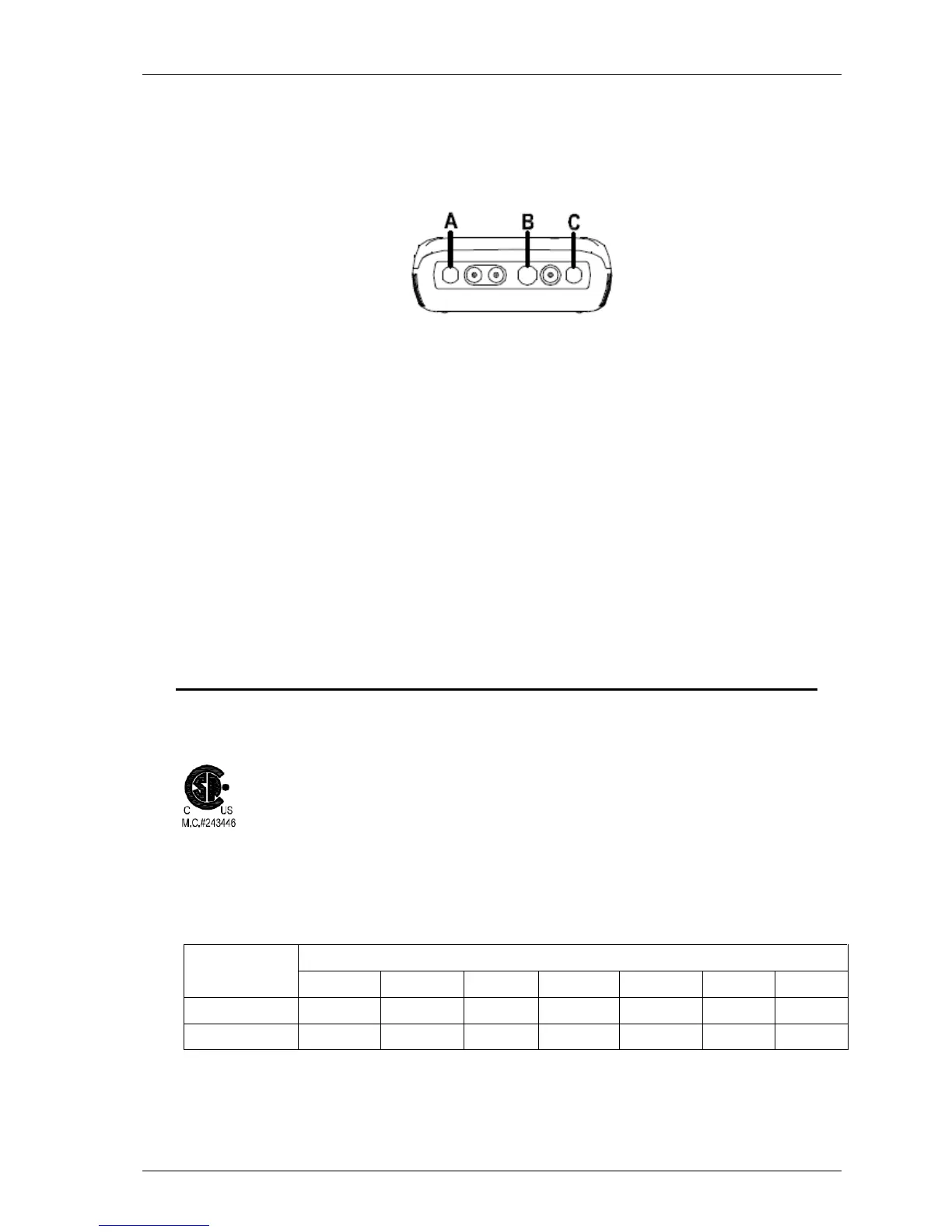

należy podłączać innych urządzeń w strefie niebezpiecznej, w tym używać portów A (port USB)
oraz B do ładowania ładowarką GF3.9.
Nie ładować ani nie otwierać urządzenia w strefie wybuchowej.
W strefie wybuchowej używać wyłącznie portu B do pomiarów temperatury.
Port C (Uo=10V,lo=5mA,Po=50mW,Ci=0,Li=0,Co=100uF,Lo=1000mH),
Port B (Uo=5V,lo=6mA,Po=7mW,Ci=0,Li=0,Co=100uF,Lo=1000mH)
Maks. Napięcie dla portów:
Port A - Um=6V Port B - Um=10.1V
Strefy w których można skorzystać z portu USB to Safety Extra Low Voltage (SELV) oraz
Protective Extra Low Voltage (PELV).
Należy używać wyłącznie oryginalnych baterii od producenta.
Należy używać wyłącznie oryginalnej ładowarki od producenta, podłączając do portu B.
Jeżeli analizator może mieć kontakt z substancjami agresywnymi, tj. Kwasy, ciecze korodujące,
rozpuszczalniki polimerów, do użytkownika należy podjąć odpowiedniej odpowiednie środki
bezpieczeństwa.
Ciśnienie względne w układzie wynosi +/- 500 mbar. Ciśnienie na porcie wylotowym nie powinn
przekraczać +/- 100 mbar.
Kanada: Analizatory serii 5000 posiadają certyfikat dla poniższej klasy zagrożenia eksplozją.
Class 2258 03 WYPOSAŻENIE KONTROLNO-POMIAROWE samoistnie bezpieczny w strefie
zagrożenia
Ex ib IIA:
Modele Biogas 5000, GA 5000, GEM 5000: przenośny, zasilany baterią niewymienialną w strefie
zagrożenia (Battery Pack P/N 20087 lub 2011113), samoistnie bezpieczny i kompatybilny do termopary
(Model GF 5.2). Klasa temperaturowa: T1; -10 ºC Tamb. +50ºC. Parametry dla konkretnych gniazd
w tabeli poniżej.
Gniazdo
Nominalne parametry
Uo (V)
Io (mA)
Po (mW)
Co (uF)
Lo (mH)
Ci (uF)
Li (mH)
B
5.0
6
7
100
1000
0
0
C
10.0
5
50
100
1000
0
0
Uwaga: Urządzenie zostało sprawdzone pod kątem bezpieczeństwa elektrycznego.
