Hitachi P-N23NA2 Installation And Operation Manual

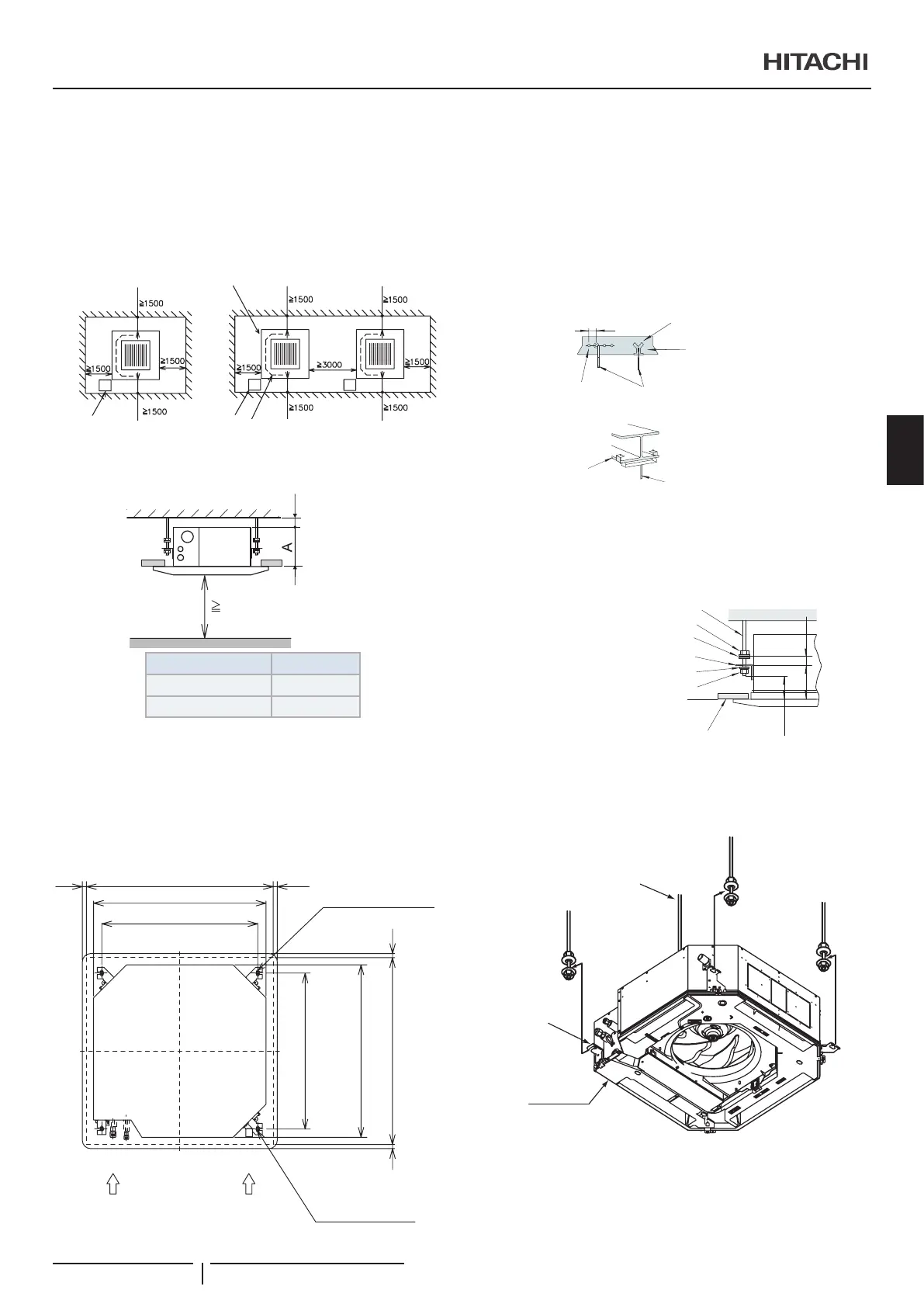

3.1.2 Første kontrol
• Monter indendørsenheden med tilpas meget luft omkring,
og vær særlig opmærksom på monteringsretningen for
rør- og ledningsføring, samt på om der er plads til drift- og
vedligeholdelsesarbejde som vist nedenfor.
• Sørg for, at der er en servicedør i nærheden af enhedens
rørtilslutning i loftet.
(mm)
Servicead-
gangsdør
Service
adgangsdør
Rør
tilslutning
Aøbsrørtilslutning
• Kontroller, at afstanden mellem loft og nedsænket loft er
tilstrækkelig som angivet nedenfor.
• Sørg for, at loftet er plant, så udluftningspanelet kan monteres.
2500
Afstand:
10-20 mm
Enhedens højde
i nedsænket loft
Enhedens HP A (mm)
RCI-1,0 til 2,5 HP 238
RCI-3,0 til 6,0 HP 288
Kontroller, at den nedadgående hældning på aøbsrøret
overholder specikationerne i kapitlet “5 AFLØBSRØR”

Åbning af nedsænket loft
- Skær området til indendørsenheden ud i det
nedsænkede loft, og fastgør boltene som vist nedenfor.
20 20
840
760
2020
760
(mm)
4-12 x32
Åbningens dimensioner
860 til 910
(Enhedsstørrelse)
(Mål på ophængningsbolte)
Huller
(til ophængningsbolt)
(Mål på ophængningsbolte)
840 (enhedsstørrelse)
Åbningens dimensioner
860 til 910
Rørtilslutningsside
Tilslutningsside
for aøbsrør
4-Positioner for
ophængningsbolte
(M10 eller W3/8)
(medfølger ikke)
• Sørg for, at loftet er helt vandret, da vandet ellers ikke kan
løbe af.
• Forstærk de åbne dele af det nedsænkede loft.
3.1.3 Montering

Montering af ophængningsbolte:
Monter ophængningsboltene med størrelse M10 (W3/8) som vist
nedenfor.
Til betonplade:
150 til 160mm
Indsats (100 til 150 kg)
Beton
Stål
Ankerbolt (W3/8 eller M10)
Til stålbjælke:
Ophængningsbolt
(W3/8 eller M10)
I-bjælke

Montering af indendørsenhed
• Monter møtrikkerne og skiverne på ophængningsboltene.
Placer skiven således, at overaden med isoleringen vender
nedad som vist nedenfor:
Ophængningsbolte (medfølger ikke)
(mm)
Møtrik (medfølger ikke)
Skive med isolering (tilbehør)
Ophængningsbeslag (fastgjort på indendørsenhed)
Skive (tilbehør)
Møtrik (medfølger ikke)
Loftsoverade
Ca. 50
100
Ca. 50
• Bestem rørtilslutningssiden, inden indendørsenheden løftes.
• Løft indendørsenheden med hejseværket, og undgå at
belaste aøbsbeholderen.
• Fastgør indendørsenheden med møtrikkerne og skiverne.
Ophængningsbolt
Ophæng-
ningsbeslag
Aøbsbe-
holder
? BEMÆRK
• Hvis et nedsænket loft allerede er monteret, skal rør- og lednings-
føring foretages over loftet, før indendørsenheden hænges op.
• Fastgørindendørsenhedenmedmøtrikkerneogadeskiver.
INSTALLATION AF INDENDØRSENHED
PMML0547 rev.0 - 11/2020
101
DA
