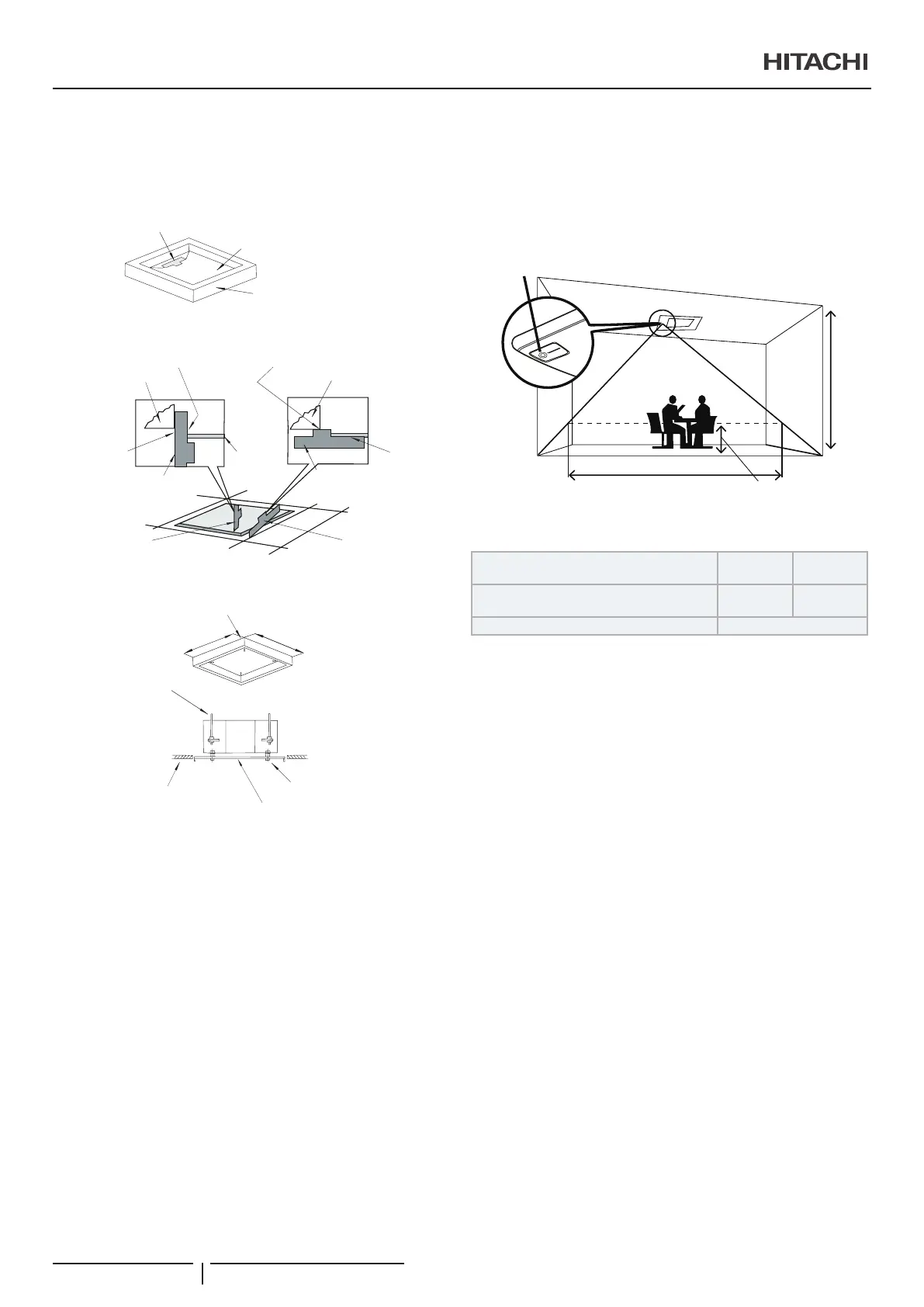

Justering af luft mellem indendørsenheden og
åbning i nedsænket loft
- Juster indendørsenheden til korrekt position, mens du
holder øje med monteringsskabelonen.
Kontrol af skala for mål på åbning
Skabelonbræt til montering
Pakning (bølgeplade)

Til loft, der allerede er forsynet med paneler.
Indendørsenhed
Fastgør denne side af skalaen til
indersiden af åbningen i loftet
Fastgør denne side af skalaen til
enhedens underside
Indendørsenhed
Fastgør denne
side af skalaen
til loftspanelet
Kontrol af skala
Kontroller loftets
højde ved hvert af
enhedens hjørner
Kontroller åbningens
mål på begge sider af
enheden
Fastgør denne side af
skalaen til enhedens
yderside
Loftspanel
Kontrol af skala

Loft, der endnu ikke er forsynet med paneler.
Monteringsskabelon
Åbningens mål
Enhed
Åbningens mål
Ophængningsbolt
Loftsoverade
Skabelonbræt til montering
Skrue (M6)
- Stram møtrikkerne i boltene, efter at justeringen er udført.
Anvend LOCK-TIGHT-maling på boltene og møtrikkerne
for at forhindre, at de bliver løse. Hvis dette ikke gøres,
kan der opstå unormale lyde, og indendørsenheden kan
rive sig løs.

Sensorområde for bevægelsessensorsæt PS-
MSK2 (valgfrit tilbehør), kun som et tilbehør til
udluftningspanelet P-N23NA2
I nedenstående gur vises bevægelsessensorens
sensorområde, når bevægelsessensoren sammen med
udluftningspanelet.
Ø
a
h
Bevægelsessensor
Fra gulvniveau 0,8 m
Indendørsenhedens monteringshøjde
h (m)
2,7 3,2
Bevægelsessensorens sensorområde
Øa (m)
Ca. 7,0 Ca. 8,8
Bevægelsesdetektion Menneskelig bevægelse
? BEMÆRK
Bevægelsessensoren kan registrere manglende tilstedeværelse, hvis in-
dendørsheden med bevægelsessensoren er monteret i et højt loft (højere
end4m),selvomderbendersignogenirummet.
INSTALLATION AF INDENDØRSENHED
PMML0547 rev.0 - 11/2020
102
