8.2 INSTALLATIE
De hoogte van de binnenunit vanaf het
verlaagde plafond meten

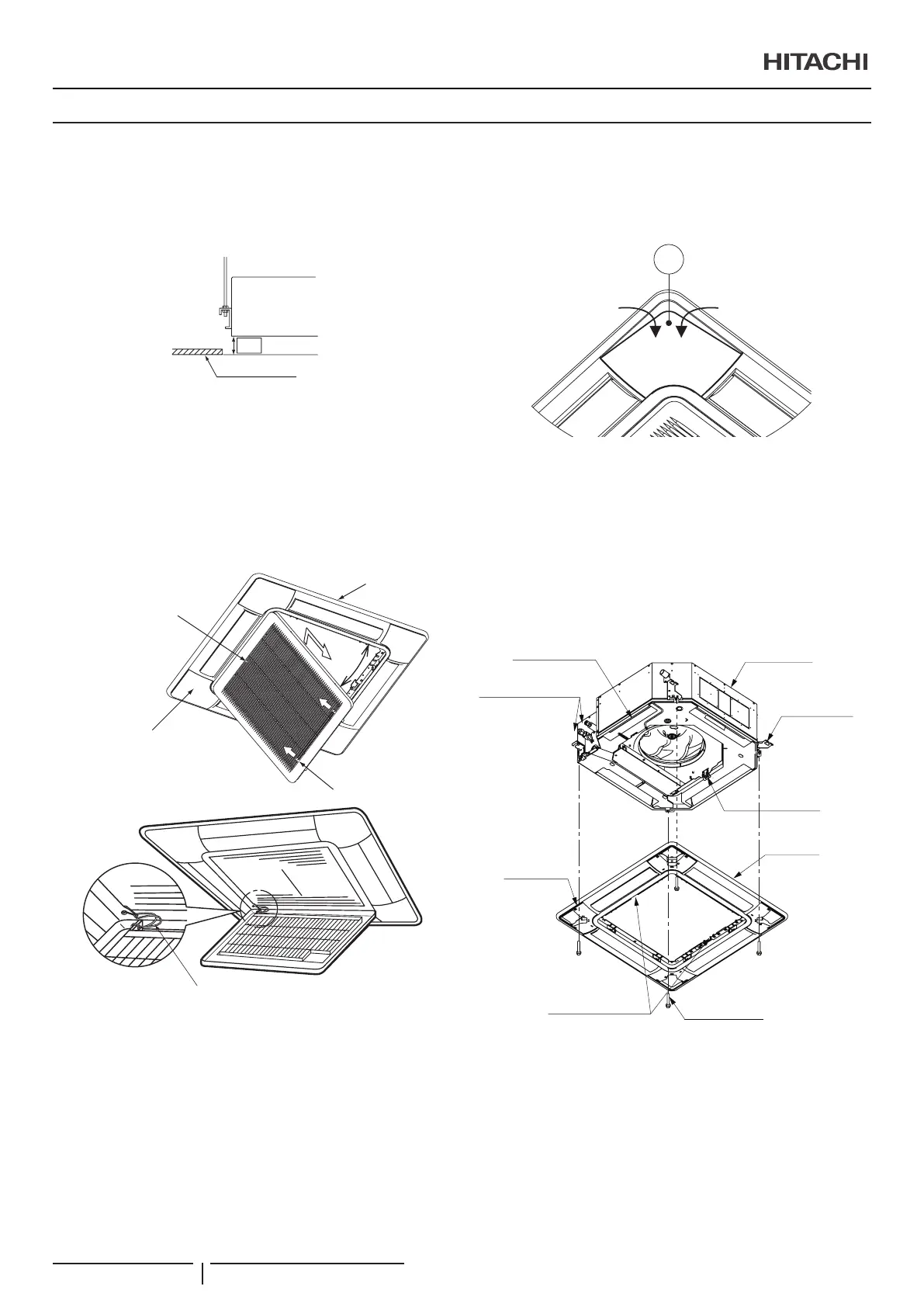

Controleer de afstand tussen de binnenunit en het verlaagde pla-
fond. Dat moet 12+5 mm zijn zoals hieronder afgebeeld.
12
+5
0
Plafondoppervlak
Binnenunit
Is dit niet zo, pas dan de afstand aan met behulp van de schaal.
Houd daarbij de binnenunit horizontaal.
Luchtinlaatrooster uit luchtpaneel verwijderen
1 Duw de knoppen aan beide uiteinden van het rooster in de
richting van de pijl en open het rooster tot een hoek van
ongeveer 45°. Houd het rooster schuin, hef het op en trek
het naar voren (verwijder de 4 stukken tape die de luchtlter
vasthouden).
45°
Knop
Luchtinlaatrooster
Hoekkap (4 delen)
Luchtrooster
Steunkoord
2 Duw het rooster schuin omhoog
3 Trek het rooster vervolgens naar de open ruimte.
? OPMERKING
Om het rooster terug te monteren, gaat u ten omgekeerde volgorde te
werk. Het rooster kan in elke van de 4 richtingen worden geïnstalleerd
door het rooster te draaien. U kunt om het even welke richting kiezen.
Het luchtrooster aanbrengen
1 Verwijder de kap van de hoekopening (4 gedeelten). Trek
daarvoor deel A in de richting van de pijl.
2 Trek de U-vormige haak, die zich aan de zijkant van de
binnenunit bevindt, naar beneden (op 2 posities).
3 Monteer tijdelijk het luchtpaneel. Monteer de hoekpositie van
de aansluiting van de koelmiddelleiding op de binnenunit
en ook de positie gemarkeerd met "Ref. Pipe". Bevestig
vervolgens de C-vormige scharnieren (2 delen) op de
U-vormige haken (2 delen).
4 Bevestig het luchtpaneel op het bevestigingspaneel
met behulp van de meegeleverde lange schroeven (M6
kruiskopschroeven).
Lange schroeven (4 stuk)
C-vormig scharnier
Koelmiddelleiding
Elektrische box
Aansluitingen
koelmiddelleiding
Binnenunit
Luchtrooster
U-vormige haak
Bevestigingsplaat
5 Draai de lange schroeven vast tot ze het tussenstuk op de
bevestigingsplaat raken. Controleer of de afstand tussen de
onderkant van de bevestigingsplaat en de onderkant van het
hoekpaneel 26 mm is.
6 Bij het vastdraaien van de lange schroeven om luchtlekkage
te voorkomen en om ervoor te zorgen dat er geen gleuf is
tussen het verlaagde plafond en de binnenunit, kan het zijn
dat de binnenkant van het luchtpaneel (de plek waar het
rooster is bevestigd) wordt vervormd. Dit is normaal.
INSTALLATIE VAN LUCHTROOSTER: P-N23NA2
PMML0547 rev.0 - 11/2020
