26
12
+5
0

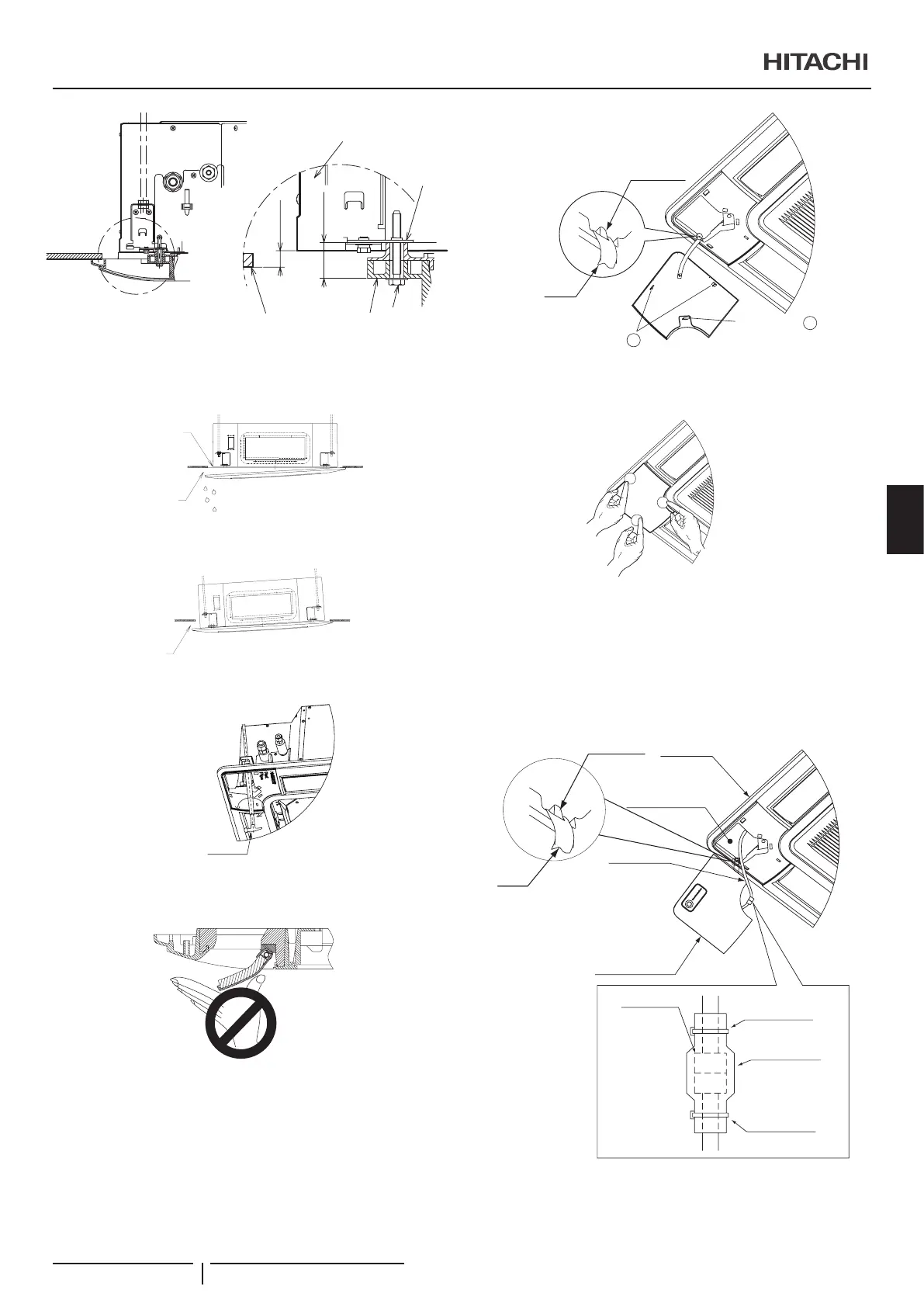

Verlaagd plafond
Binnenunit
Bevestigings-
paneel
(binnenunit)
Lange
schroef
Hoekpaneel
! LET OP
• Indien de lange schroeven niet voldoende kunnen worden aange-
draaid, kan het volgende gebeuren.
Luchtlekkage
Vuil
Vocht
• Indien er enige opening aanwezig is, ondanks dat de lange schroe-
ven voldoende zijn aangedraaid, dient u de hoogte van de binnenunit
opnieuw af te stellen.
Er mag geen opening zijn
• De hoogte van de binnenunit kan met behulp van een sleutel vanaf de
hoekopening worden afgesteld.
Sleutel
• Overmatige afstelling van de hoogte heeft de vorming van condens
tot gevolg.
• Draai de lamellen niet handmatig. Anders kan het jaloezieafsluiterme-
chanisme beschadigd raken.
8.2.1 De kap van de hoekopening monteren
Monteer de kappen van de hoekopeningen nadat het luchtpaneel
volledig is geïnstalleerd.
a. Klem de band op de achterkant van de kap in het
uitsteeksel op het luchtpaneel, zoals afgebeeld.
A
B
Uitsteeksel
Bevesti-
gingshaak
Binder
Bevestigingshaak
b. Duw de bevestigingshaken (2 delen) Ⓐ naar het
luchtpaneel en duw de bevestigingshaak (1 deel) Ⓑ naar
het luchtpaneel.
B
A
A
Montering van de deksel van de hoekopening
met de bewegingssensor PS-MSK2 in de
luchtpaneel P-N23NA2
De hoekkap met bewegingssensor kan op welke hoek ook wor-
den geïnstalleerd. Installeer de kap volgens de behoefte van de
gebruiker.
a. Sluit de relaisdraad (verbonden met het luchtpaneel) aan
op CN10 in de elektrische box.
Plastic band
Luchtrooster
Hoekopening
Uitsteeksel
Binder
Hoekkap met bewegingssensor
Relaisdraad
Plastic band
Afdekklep voor
bedrading
Relaisverbinding
Leid de relaisdraad naar de hoekkap met bewegingssensor via
de bovenkant van het bevestigingspaneel van de binnenunit. Be-
reken een lengte van 100 mm tot 200 mm vanaf de binnenunit tot
de relaiskoppeling.
INSTALLATIE VAN LUCHTROOSTER: P-N23NA2
PMML0547 rev.0 - 11/2020
125
NL
