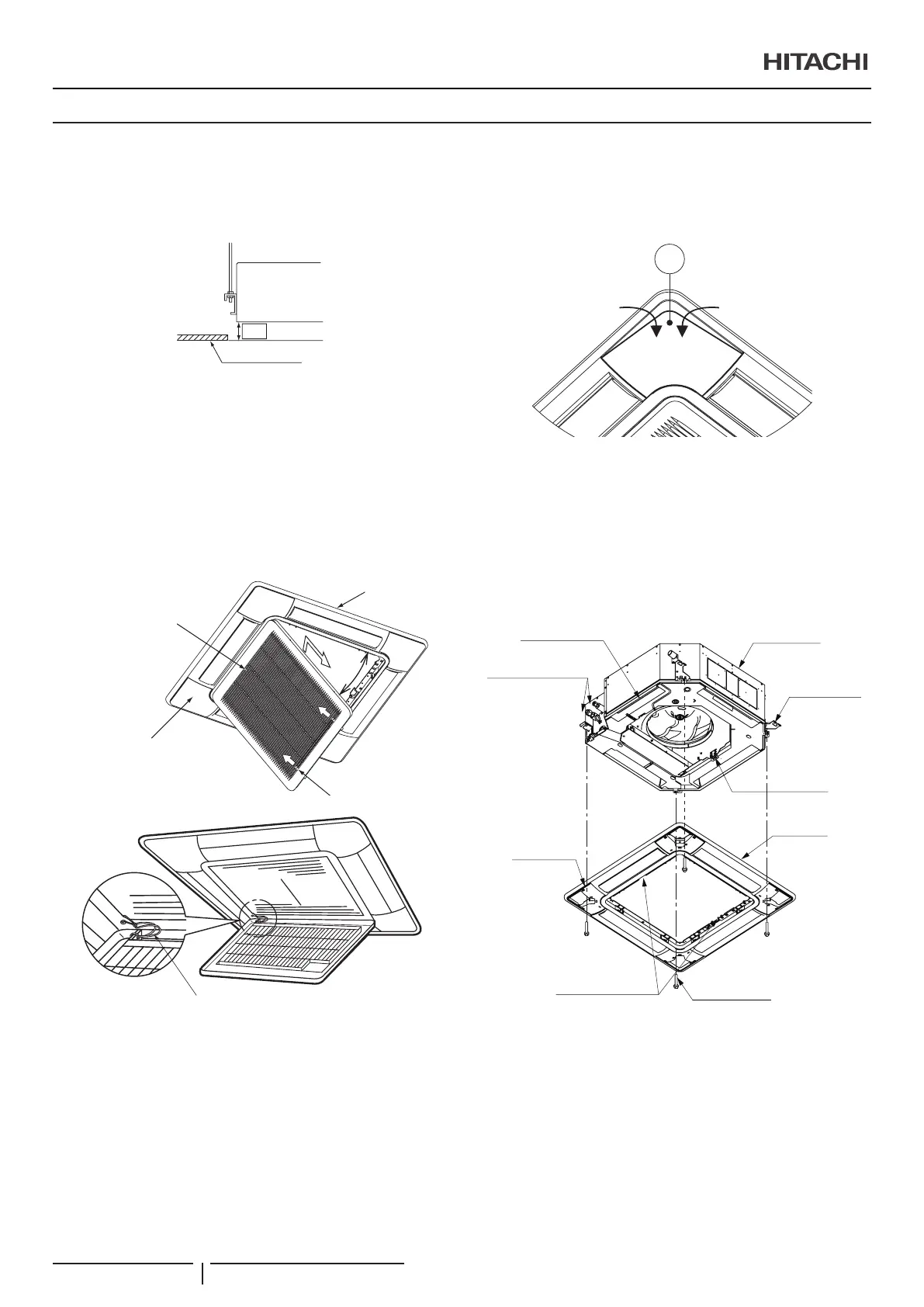

8.2 PAIGALDAMINE

Kontrollige siseseadme kõrgust ripplae pinnast
Kontrollige vahekaugust siseseadme ja ripplae vahel. See on
12+5 mm, nagu on all näidatud.
12
+5
0
Laepind
Siseseade
Kui ei ole, siis reguleerige vahekaugust kontrollskaala abil, nii et
siseseade püsib tasapinnas.

Õhusissevõtu resti eemaldamine õhupaneelilt
1 Vajutage mõlemad nupuotsad õhusissevõtu restil noole
suunas, avage õhusissevõtu rest umbes 45° nurga all
õhupaneeli pinnast. Pärast õhusissevõtu resti üles tõstmist
hoidke seda kaldus ja tõmmake õhusissevõtu resti ettepoole.
(Eemaldage sarrustatud kinnituslint (4 osa), millega on
õhulter kinnitatud).
P-AP160NAE
P-AP160NA1
45°
45°
Nupp
Õhusissevõtu
rest
Nurgakate
(4 osa)
Õhupaneel
Tugispiraal
2 Tõstke rest üles, hoides seda kaldus.
3 Pärast ülestõstmist tõmmake resti avatud ruumi poole.
? MÄRKUS
Õhusissevõtu resti kohale tagasi panemiseks tehke kinnitustööd resti
eemaldamisele vastupidises järjekorras. Õhusissevõtu resti saab
kinnitada kõigist 4 suunast, keerates seda. Õhusissevõtu resti suunda
saab vabalt valida.

Õhupaneeli paigaldamine
1 Eemaldage kate nurgalt (4 osa). Eemaldage see, tõmmates
A osa noole suunas.
A
2 Tõmmake siseseadme küljel asuv U-kujuline konks alla
(2 kohast).
3 Monteerige õhupaneel ajutiselt. Kinnitage
jahutustoruühenduse nurgaasend siseseadme külge
asendisse templiga „Ref. Pipe ” (jahutustoru). Seejärel
kinnitage C-kujulised hinged (2 osa) U-kujuliste konksude
külge (2 osa).
4 Kinnitage õhupaneel kinnitusplaadi külge tehasest kaasa
pandud pikkade kruvidega (M6 ristpeakruvid).
Pikad kruvid (kogus 4)
C-kujuline hing
Templiga
jahutustoru
Elektriühenduskarp
Jahutustoruühendused
Siseseade
Õhupaneel
U-kujuline konks
Kinnitusplaat
5 Pingutage pikad kruvid kinnitusplaadile kuni lõpuni kinni.
Kontrollige, et kinnitusplaadi alumise pinna ja nurgapaneeli
alumise pinna vaheline kaugus on 26 mm.
ÕHUPANEELI PAIGALDAMINE: P-N23NA2
