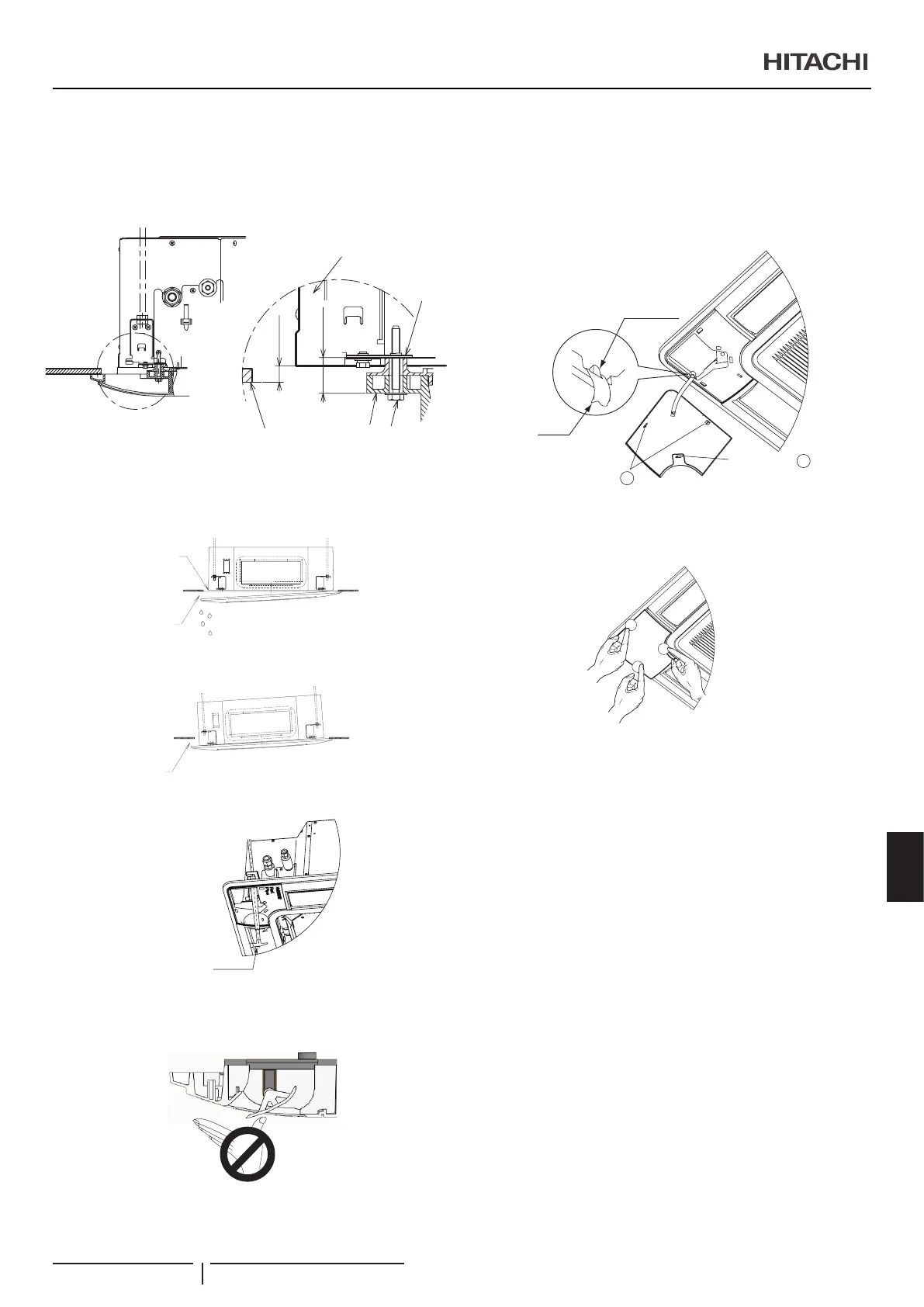

6 Pikkade kruvide pingutamisel, et vältida õhuleket ja
et ripplae pinna ja siseseadme vahele ei jääks vahet,
võib õhupaneeli sisepind (asukoht, kuhu kinnitatakse
õhusissevõtu rest) veidi deformeeruda. See ei ole siiski
ebanormaalne.
26
12
+5
0
Ripplagi
Siseseade
Kinnitusplaat
(siseseade)
Pikk kruvi
Nurgapaneel
! HOIATUS
• Kui pikad kruvid ei ole piisavalt kõvasti pingutatud, võib see tekitada
vigu, mis on siin all näidatud.
Õhuleke
Tahm
Kaste teke
• Kui isegi pärast pikkade kruvide piisavalt pingutamist jääb vahe sisse,
reguleerige siseseadme kõrgus õigeks.
Vahet ei tohi sisse jääda
• Siseseadme kõrgust saab reguleerida mutrivõtmega nurgast.
Mutrivõti
• Liiga suur kõrguse reguleerimine põhjustab kaste tilkumist tühjen-
dusanumast.
• Ärge keerake õhu ribakatikuid käega. Liigutamine kahjustab ribaka-
tiku mehhanismi.
8.2.1 Nurgakatte kinnitamine
Kui õhupaneel on täiesti üles monteeritud, kinnitage nurgakatted
peale.
a. Püüdke nurgakatte tagakülje lint etteulatuvale osale
õhupaneelil, nagu näidatud.
A
B
Etteulatuv
osa
Kinnituskonks
Lint
Kinnituskonks
b. Sisestage ja lükake kinnituskonksud (2 osa) punktis Ⓐ
õhupaneeli sisse ja sisestage ja lükake kinnituskonks
(1 osa) punktis Ⓑ õhupaneeli sisse.
B
A
A
ÕHUPANEELI PAIGALDAMINE: P-N23NA2
PMML0547 rev.0 - 11/2020
205
ET
