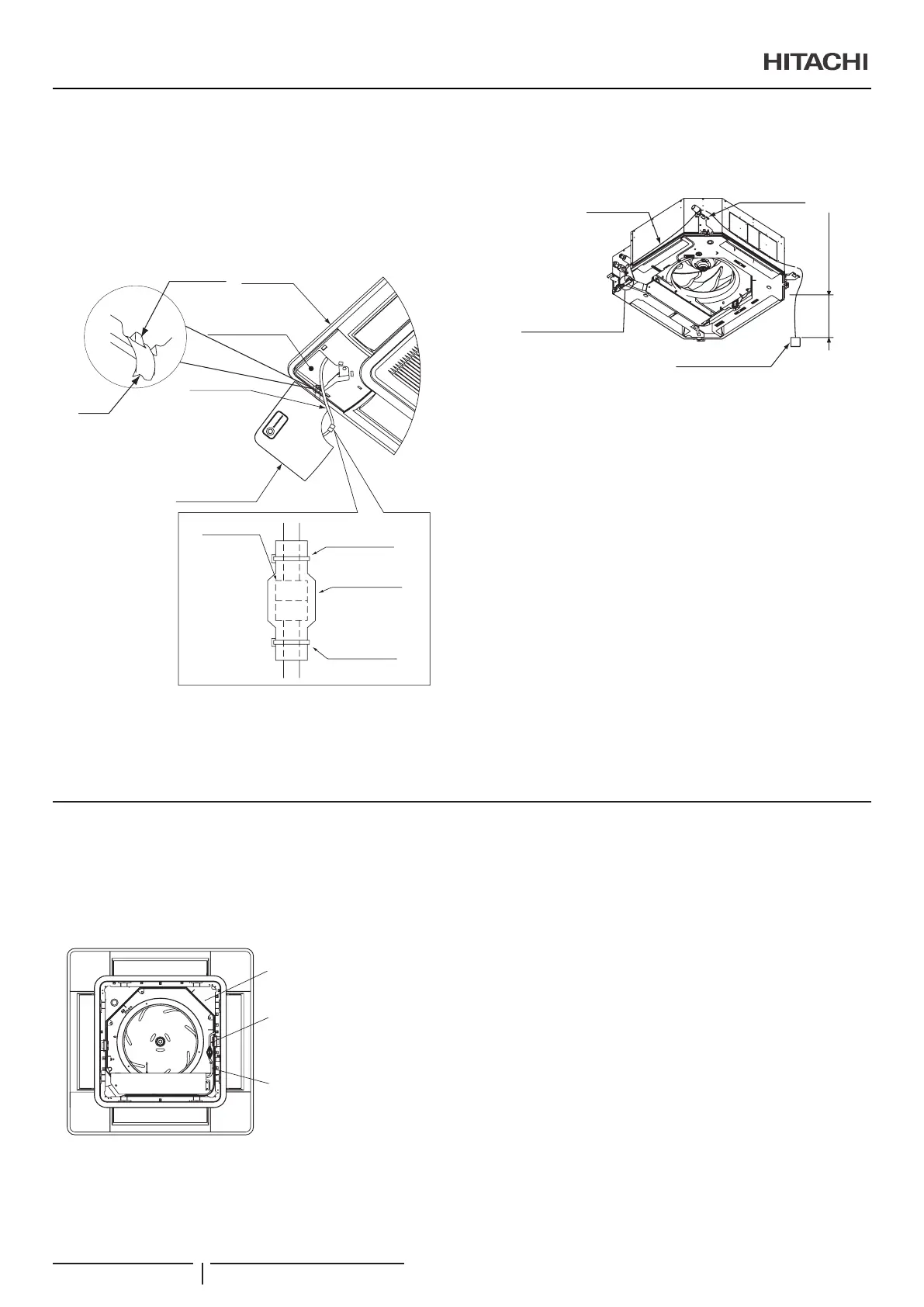

Liikumisanduriga PS-MSK2 nurgakatte
kinnitamine õhupaneeli mudelile P-N23NA2
Liikumisanduriga nurgakatet saab kinnitada igasse nurka.
Määrake kinnituskoht kindlaks kasutaja nõudmiste järgi.
a. Ühendage releekaabel (kinnitatud õhupaneeli külge)
punkti CN10 elektriühenduskarbis.
Plastlint
Õhupaneel
Nurk
Etteulatuv osa
Lint
Liikumisanduriga
nurgakate
Releekaabel
Plastlint
Juhtmekate
Releekonnektor
Vedage releekaabel läbi siseseadmete kinnitusplaadi ülaosa
liikumisanduriga nurgakatteni. Reguleerige pikkuseks
siseseadmest releekonnektorini 100 mm – 200 mm.
100~200 mm
Releekonnektor
Kinnitusplaat
Releekaabel
Siseseadme
juhtmestikuühendused
Kinnitage releekaabli ülejäänud pikkus plastlindiga kokku ja
hoidke seda lae sees.
b. Tõmmake releekaabel õhupaneeli nurgast välja.
Ühendage liikumisanduri juhtmed nurgakattel
releekonnektoriga. Pärast ühendamist katke
releekonnektori ühendus juhtmekattega ja kinnitage
juhtmekate plastlintidega.
c. Püüdke liikumisanduriga nurgakatte tagakülje lint
etteulatuvale osale õhupaneelil.
d. Lükates juhtmeid nurga sisse, sisestage kinnituskonksud
(2 osa) punktis Ⓐ kandilisse auku õhupaneelil ja
vajutage nurgakatet. Seejärel sisestage ja vajutage
kinnituskonks (1 osa) punktis Ⓑ kandilisse auku
õhupaneelil.
? MÄRKUS
• Püüdke lint kindlalt etteulatuva osa sisse. Vastasel korral võib
nurgakate eemaldamisel alla kukkuda nii, et see võib põhjustada
vigastusi.
• Kinnitage nurgakatte kinnituskonksud kindlalt õhupaneeli külge.
Vastasel korral saavad kinnituskonksud kahjustada.
8.3 ÕHUPANEELI JUHTMEÜHENDUSED
1 Õhupaneelis kasutatakse järgmisi pistikuühendusi.
Eemaldage teip, millega on juhtmete pistikuühendused
kinnitatud õhupaneelile, ja tõmmake need välja, nagu
on all oleval joonisel näidatud. Ühendage need juhtmete
pistikuühendustega siseseadmel.
>PS<
HS-HB
Elektriühenduskarp
Automaatse ribakatiku
mootori juhtmed (õhupaneelil)
(madalpinge pistikuühendus: 18
poolust, valge)
Automaatse ribakatiku mootori
juhtmed (siseseadmel)
(madalpinge pistikuühendus:
18 poolust, valge)
Konditsioneer ilma
õhusissevõtu restita
2 Kui õhupaneeli juhtmeühendused on tehtud, kinnitage
õhusissevõtu rest peale. Tehke kinnitustööd resti
eemaldamisele vastupidises järjekorras.
ÕHUPANEELI PAIGALDAMINE: P-N23NA2
PMML0547 rev.0 - 11/2020
206
