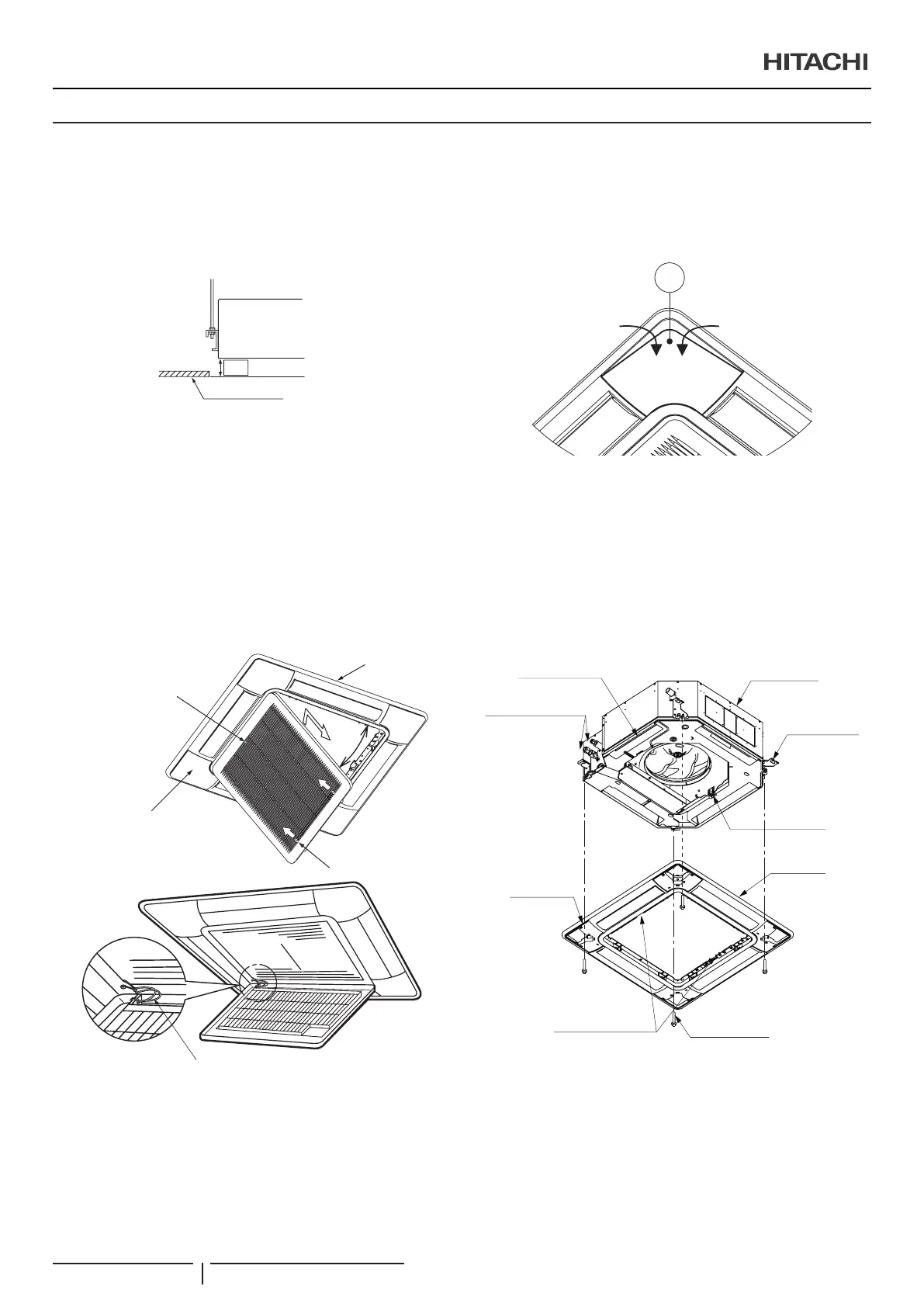

8.2 MONTAŻ

Sprawdzamy wysokość jednostki wewnętrznej,
licząc od powierzchni sutu podwieszanego
Sprawdzamy odległość istniejącą między jednostką wewnętrzną
i podwieszanym sutem. Powinna ona wynosić 12+5 mm, tak
jak to ukazano na rysunku poniżej.
12
+5
0
Powierzchnia sutu
Jednostka wewnętrzna
Gdyby tak nie było, dokonujemy regulacji powyższej odległości
przy odpowiednio wypoziomowanej jednostce wewnętrznej.

Usunąć kratkę wlotową powietrza z panelu
nawiewnego
1 Dociskając po obu stronach zatrzaski kratki wlotowej
powietrza (w kierunku wskazanym na rysunku strzałkami),
otwieramy ją i przytrzymujemy pod kątem ok. 45° w
stosunku do powierzchni panelu nawiewnego. Pociągamy za
tak odchyloną kratkę i zdejmujemy ją z panelu. (Odpinamy
4 paski taśmy samoprzylepnej służące do przymocowania
ltra powietrza).
P-AP160NAE
P-AP160NA1
45°
45°
Zatrzask
Kratka wlotowa
powietrza
Osłona narożnika
(4 szt.)
Panel nawiewny
Linka zabezpieczająca
2 Wciąż przytrzymując odchyloną kratkę, unosimy ją do góry.
3 Wyjmujemy kratkę z panelu, pociągając ją do przodu.
? UWAGA
W celu ponownego założenia kratki wlotowej powietrza, wykonujemy
opisaną wcześniej procedurę demontażu w odwrotnej kolejności. Kratkę
wlotową powietrza można zamocować w jednej z czterech pozycji,
poprzez jej odpowiednie obrócenie. Umożliwia to wybranie dowolnego
kierunku jej ustawienia.

Montaż panelu nawiewnego
1 Zdejmujemy cztery osłony narożne. Usuwamy element
A, pociągając go w kierunku zaznaczonym na rysunku
strzałkami.
A
2 Pociągamy w dół dwa zaczepy w kształcie litery U,
znajdujące się w bocznej części jednostki wewnętrznej.
3 Zakładamy prowizorycznie panel nawiewny. Umieszczamy w
narożniku (w pozycji oznakowanej jako “Ref. Pipe”) przewód
obiegu czynnika chłodniczego jednostki wewnętrznej, a
następnie wsuwamy dwa zawiasy w kształcie litery C w
przeznaczone na nie zaczepy U-kształtne.
4 Przytwierdzamy panel nawiewny do płyty montażowej za
pomocą dostarczonych z urządzeniem śrub długich (M6: łeb
z gniazdem krzyżowym).
Śruby długie (4 szt.)
Zawias C-kształtny
Oznakowanie
"Ref. Pipe"
Skrzynka elektryczna
Przyłącza
przewodów
czynnika
chłodniczego
Jednostka wewnętrzna
Panel nawiewny
Zaczep U-kształtny
Płyta montażowa
5 Dociągamy śruby długie do oporu na płycie montażowej.
Upewniamy się, że odległość między dolnymi powierzchniami
płyty montażowej i narożnika panelu wynosi 26 mm.
MONTAŻ PANELU NAWIEWNEGO: P-N23NA2
PMML0547 rev.0 - 11/2020
268
